UbiBot UB-NH3-I1 – czujnik amoniaku w powietrzu z alarmem SMS do rejestratorów GS1

Stężenie amoniaku na wykresie i alarm SMS, gdy rośnie

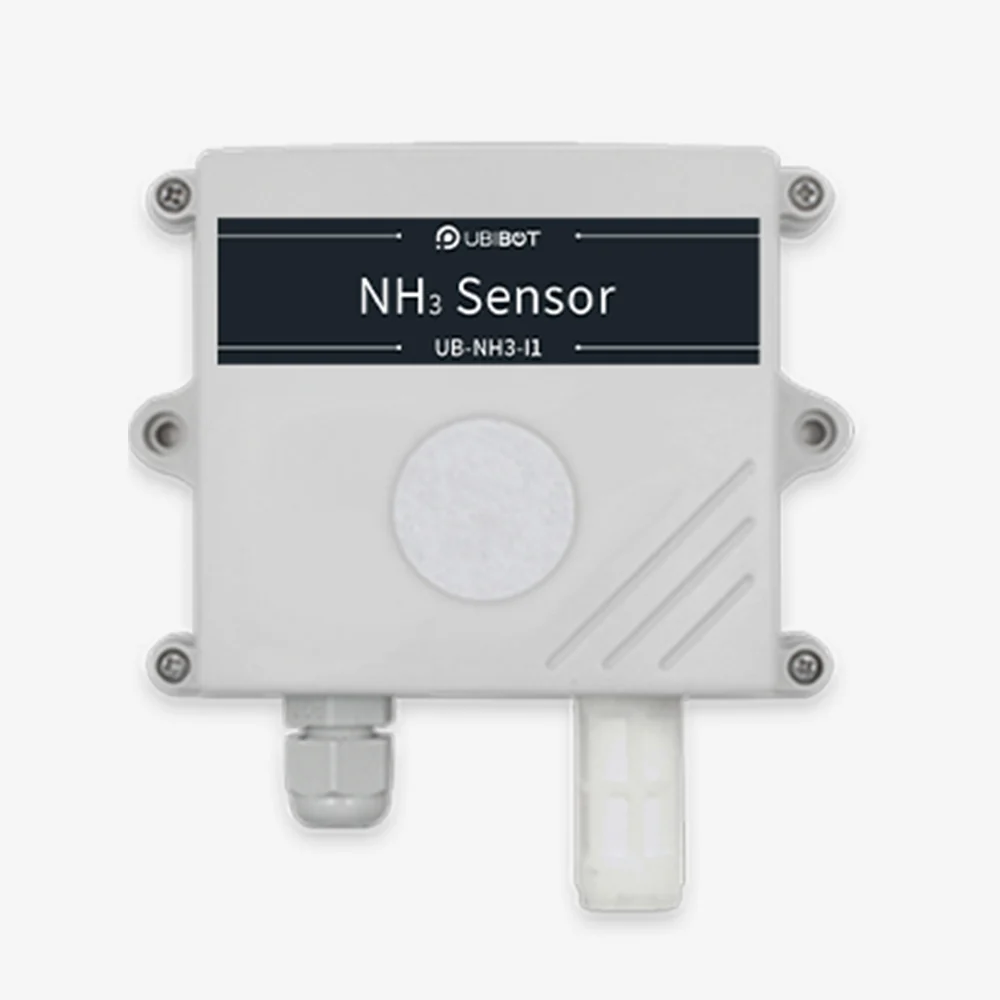

UbiBot UB-NH3-I1 to sonda stężenia amoniaku (NH3) w powietrzu o zakresie 0-500 ppm, podłączana przewodem do rejestratorów UbiBot serii GS1. Rejestrator zapisuje odczyty w chmurze UbiBot, rysuje wykres i wysyła powiadomienie SMS-em, e-mailem albo w aplikacji, gdy stężenie przekroczy ustawiony próg - także w nocy i w obiekcie bez stałej obsługi.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy sondę do rejestratora GS1, który już masz albo kupujesz, i konfigurujemy komplet przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Gdzie mierzyć amoniak

Amoniak drażni drogi oddechowe ludzi i zwierząt już w stężeniach rzędu kilkudziesięciu ppm. Producent przewiduje sondę do ciągłego nadzoru w zakładach przemysłowych, chemicznych i farmaceutycznych, wytwórniach nawozów oraz w rolnictwie. W budynkach inwentarskich amoniak powstaje z rozkładu odchodów i gromadzi się, gdy wentylacja nie nadąża.

Dla cieląt rozporządzenie ministra rolnictwa z 15 lutego 2010 r. dopuszcza najwyżej 20 ppm amoniaku w powietrzu. Jak ten limit ma się do dokładności sondy, opisujemy w sekcji „Zanim kupisz”, a o mikroklimacie obory, progach dla cieląt i rozmieszczeniu czujników piszemy we wpisie o stresie cieplnym u krów i temperaturze w oborze.

Co mierzy UB-NH3-I1

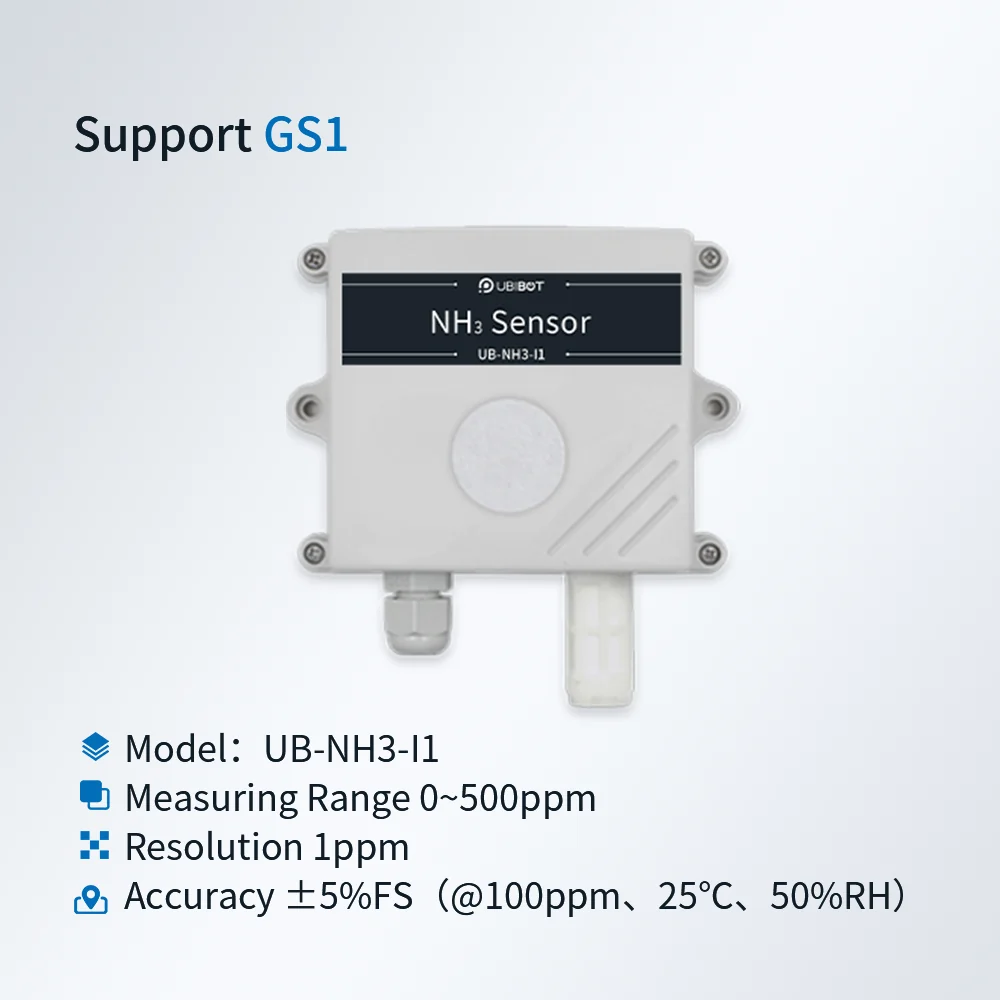

Sonda mierzy stężenie amoniaku w zakresie 0-500 ppm z rozdzielczością 1 ppm. Producent podaje dokładność ±20 % pełnej skali, czyli do ±100 ppm; w warunkach odniesienia (100 ppm, 25 °C, 50 % RH) instrukcja podaje ±5 % pełnej skali. Dryft zera w zakresie -20 °C do 40 °C wynosi do ±15 ppm, czas reakcji do 25 s. Nowa sonda potrzebuje co najmniej 48 godzin rozgrzewania, zanim odczyty się ustabilizują, a do poprawnej pracy wymaga powietrza z zawartością tlenu co najmniej 18 % obj.

Odczyt sonda przekazuje cyfrowo, protokołem Modbus RTU po magistrali RS485 (adres domyślny 0xC8, 9600 bit/s). Zasilanie (10-30 V DC) dostaje z rejestratora, dlatego GS1 musi wtedy pracować z zasilacza 12 V. Obudowa ma wymiary 110 × 85 × 44 mm, a przewód 3 m kończy się wtykiem mini-jack do gniazda sond zewnętrznych.

Z jakimi rejestratorami działa

Producent przewiduje sondę UB-NH3-I1 do rejestratorów serii GS1 z gniazdem sond zewnętrznych RS485. W naszej ofercie to:

• UbiBot GS1-A1RS - WiFi,
• UbiBot GS1-AETH1RS - Ethernet i WiFi,
• UbiBot GS1-AL4G1RS - sieć komórkowa 4G i WiFi,
• UbiBot GS1-PL4G1RS - sieć komórkowa 4G z lokalizacją GPS.

Rejestrator GS1 musi pracować z zasilacza 12 V: rejestratory GS1 w wersji V2 mają go w zestawie, do starszych egzemplarzy dobieramy zasilacz 12 V/1 A. Sondy nie podłączysz do rejestratorów WS1 i WS1 Pro.

Montaż i uruchomienie krok po kroku

1. Podłącz rejestrator GS1 do zasilacza 12 V. Bez niego sonda nie dostanie zasilania.
2. Wybierz miejsce w strefie, w której przebywają zwierzęta albo ludzie, poza zasięgiem zwierząt. Unikaj wylotów wentylatorów i miejsc z silnym ruchem powietrza - producent odradza montaż w silnej konwekcji. Przy wykrywaniu wycieku w maszynowni chłodniczej montuj sondę wyżej, bo amoniak jest lżejszy od powietrza.
3. Nie montuj sondy w zasięgu bezpośredniego słońca ani przy rozpuszczalnikach, farbach, olejach i klejach silikonowych - producent wymienia je jako szkodliwe dla czujnika.
4. Poprowadź przewód 3 m do rejestratora i włóż wtyk mini-jack do gniazda sond zewnętrznych. Gdy przewód jest za krótki, wydłużysz go przedłużaczem sond UB-EC-A1 (5 m na odcinek).
5. W konsoli UbiBot włącz odczyt sondy zewnętrznej w zarządzaniu danymi urządzenia i ustaw interwał odczytu.
6. Odczekaj co najmniej 48 godzin, zanim zaczniesz oceniać odczyty - to czas rozgrzewania nowej sondy podany przez producenta.
7. Ustaw reguły alarmów dla stężenia amoniaku i kanały powiadomień: SMS, e-mail, aplikacja.

Kilka sond na jednym rejestratorze

Rejestrator GS1 ma jedno gniazdo sond zewnętrznych. Sondę amoniaku razem z drugą sondą - na przykład czujnikiem CO2 UbiBot, który w oborze dobrze pokazuje, czy wentylacja nadąża, albo czujnikiem tlenu UB-O2-N1 - podłączysz przez rozgałęźnik mini-jack UB-CS-A2. Każda sonda na magistrali RS485 musi mieć własny adres Modbus; gdy adresy się powtarzają, trzeba je zmienić. Przy kilku sondach zasilanych 12 V dobieramy też zasilacz z zapasem mocy - taki komplet konfigurujemy przed wysyłką, na zamówienie.

Parametry techniczne

Zastosowania praktyczne

• obory, chlewnie i kurniki - trend stężenia amoniaku i alarm, gdy wentylacja przestaje nadążać,
• wytwórnie i magazyny nawozów oraz zakłady chemiczne,
• zakłady farmaceutyczne i przemysłowe stosujące amoniak w procesie,
• maszynownie chłodnicze z amoniakiem jako czynnikiem - dodatkowy, zdalny sygnał o wycieku,
• obiekty bez stałej obsługi - powiadomienie przez sieć komórkową z rejestratorem GS1 w wersji 4G.

Zanim kupisz

• UB-NH3-I1 nie jest samodzielnym detektorem - pracuje z rejestratorem UbiBot GS1 z gniazdem RS485 zasilanym z zasilacza 12 V. Jeśli nie masz takiego rejestratora, licz koszt kompletu.
• Przy dokładności ±20 % pełnej skali (do ±100 ppm) sonda nie potwierdzi zgodności z limitem 20 ppm dla cieląt. Pokaże trend i wyraźny wzrost stężenia, ale do kontroli limitu potrzebny jest dokładniejszy przyrząd.
• Producent ma w cenniku także sondę NH3 przeznaczoną do hodowli (UB-NH3-P1). Jej parametry i cenę podajemy na zapytanie.
• Sonda nie zastępuje detektorów gazu wymaganych przepisami BHP w instalacjach z amoniakiem ani systemu alarmowego wentylacji w budynkach inwentarskich - jest ich uzupełnieniem.
• Pierwsze 48 godzin po uruchomieniu to rozgrzewanie - odczyty z tego czasu nie są miarodajne.
• Długotrwała praca w gazach korozyjnych, wysokich stężeniach gazów organicznych albo zasadowych przesuwa zero czujnika i może go uszkodzić - tak podaje producent.

Podsumowanie

UbiBot UB-NH3-I1 dokłada do rejestratora GS1 pomiar stężenia amoniaku z historią w chmurze i alarmem na telefon. Najlepiej sprawdza się jako nadzór trendu i wczesne ostrzeżenie w budynkach inwentarskich, magazynach nawozów i zakładach przemysłowych. Napisz, gdzie chcesz mierzyć amoniak i jaki masz rejestrator - dobierzemy sondę, zasilanie i konfigurację.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta.
