UbiBot UB-RA-N1 – deszczomierz elektroniczny korytkowy do rejestratorów GS1

Opad deszczu w chmurze UbiBot - zapis, wykres i powiadomienia

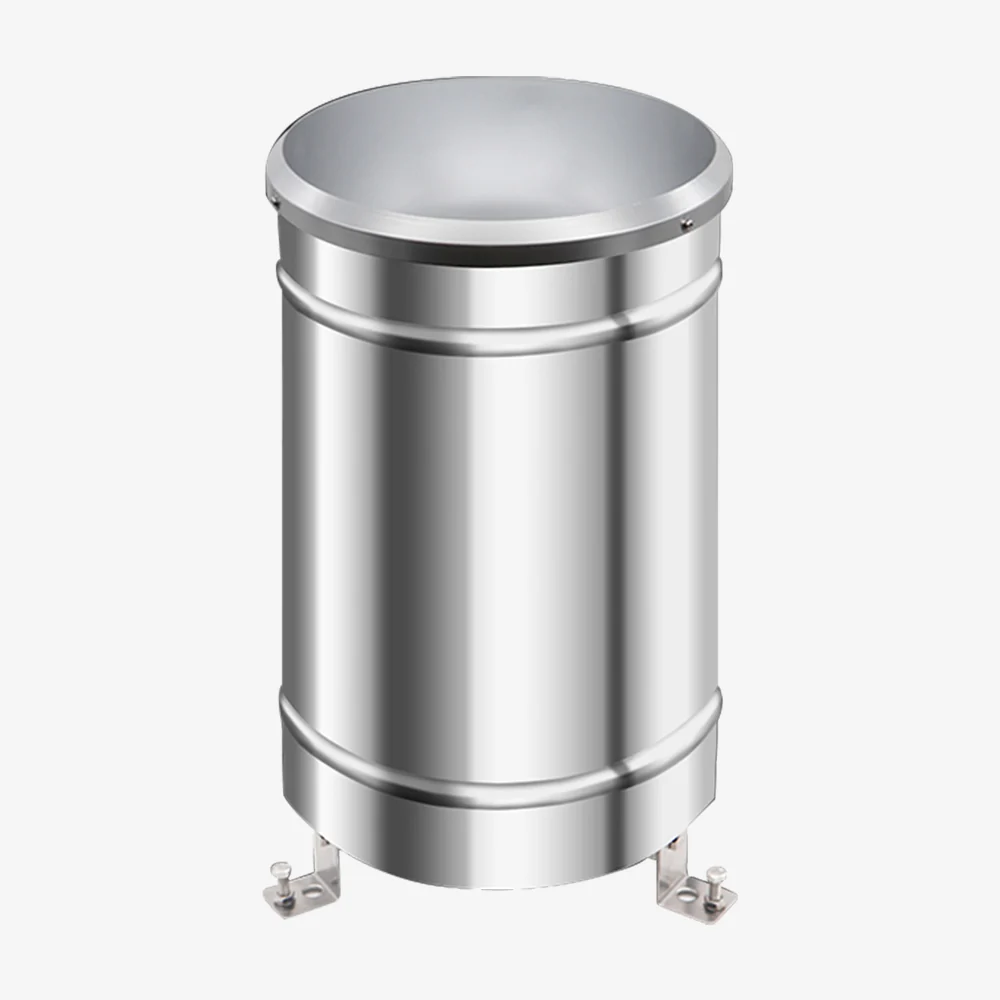

UbiBot UB-RA-N1 to elektroniczny deszczomierz korytkowy w obudowie ze stali nierdzewnej, podłączany przewodem do rejestratorów UbiBot serii GS1. Odbiornik o średnicy 200 mm zbiera opad, mechanizm z przechylnym korytkiem zlicza go z rozdzielczością 0,2 mm, a wynik trafia cyfrowo do rejestratora. Rejestrator zapisuje dane w chmurze UbiBot, rysuje wykres i wysyła powiadomienie SMS-em, e-mailem albo w aplikacji, gdy odczyt przekroczy ustawiony próg.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy deszczomierz do rejestratora GS1, który już masz albo kupujesz, i konfigurujemy komplet przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Po co mierzyć opad na miejscu

Opad bywa bardzo lokalny. Dane z najbliższej stacji meteorologicznej potrafią się wyraźnie różnić od tego, co spadło na twoje pole, w sadzie albo na terenie zakładu. Własny pomiar daje liczby do decyzji o nawadnianiu i terminach zabiegów, historię opadu przy rozliczaniu przerw w pracach na zewnątrz i sygnał, gdy zaczyna się ulewa. Producent przewiduje deszczomierz do rolnictwa, zakładów przemysłowych i innych zastosowań na zewnątrz.

Jak działa deszczomierz korytkowy UB-RA-N1

Woda z odbiornika spływa do korytka przechylnego, które przechyla się po napełnieniu i opróżnia - deszczomierz zlicza te przechylenia i podaje opad wprost w milimetrach, bez przeliczeń po stronie rejestratora. Korytko ma opływowy, przestrzenny kształt, który ułatwia spływ wody i samooczyszczanie, a jego osadzenie jest jednoczęściowe i składane fabrycznie. Odbiornik ma ostrą krawędź ściętą pod kątem 40-45°, która wyznacza powierzchnię zbierania opadu.

Co mierzy UB-RA-N1

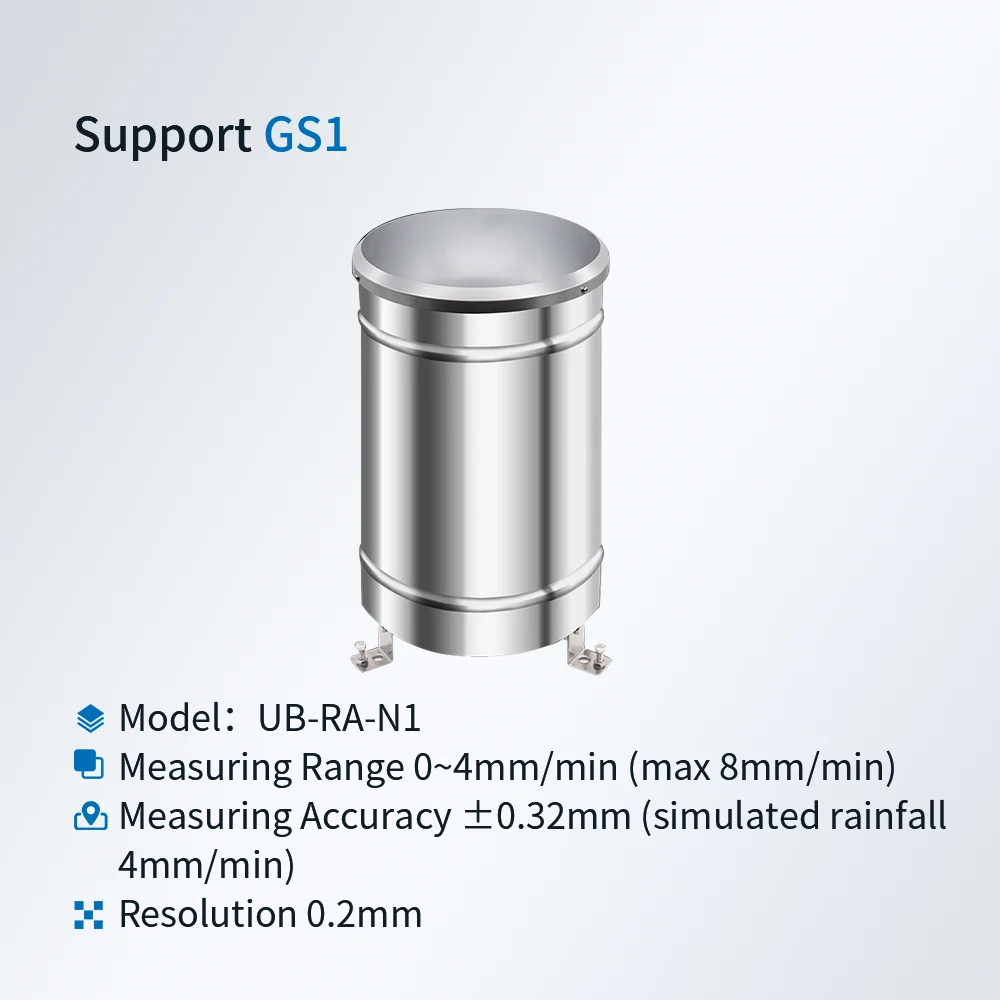

Deszczomierz mierzy opad z rozdzielczością 0,2 mm. Producent podaje błąd pomiaru ±0,32 mm przy symulowanym opadzie 4 mm/min i zakres natężenia opadu 0-4 mm/min, maksymalnie 8 mm/min. Pracuje w temperaturze od 0 °C do 55 °C i wilgotności poniżej 95 % RH (przy 40 °C).

Odczyt przekazuje cyfrowo, protokołem Modbus RTU po magistrali RS485 (adres domyślny 0xD3, 4800 bit/s). Zasilanie (4,5-30 V DC, do 112 mA przy 12 V) dostaje z rejestratora, a producent wymaga, żeby GS1 pracował wtedy z zasilacza 12 V. Przewód 3 m kończy się wtykiem mini-jack do gniazda sond zewnętrznych.

Z jakimi rejestratorami działa

Producent przewiduje deszczomierz UB-RA-N1 do rejestratorów serii GS1 z gniazdem sond zewnętrznych RS485. W naszej ofercie to:

• UbiBot GS1-A1RS - WiFi, obudowa IP65,
• UbiBot GS1-AETH1RS - Ethernet i WiFi,
• UbiBot GS1-AL4G1RS - sieć komórkowa 4G i WiFi,
• UbiBot GS1-PL4G1RS - sieć komórkowa 4G z lokalizacją GPS.

Rejestrator GS1 musi pracować z zasilacza 12 V: rejestratory GS1 w wersji V2 mają go w zestawie, do starszych egzemplarzy dobieramy zasilacz 12 V/1 A. Gdy w miejscu montażu jest sieć Ethernet z PoE, GS1-AETH1RS zasilisz przez splitter PoE UB-PS-A1 z wyjściem 12 V. Deszczomierza nie podłączysz do rejestratorów WS1 i WS1 Pro.

Montaż krok po kroku

1. Po rozpakowaniu sprawdź, czy deszczomierz nie jest uszkodzony, zwłaszcza korytko. Odkręć trzy śruby u podstawy, zdejmij zewnętrzny cylinder, przetnij opaski, które blokują korytko na czas transportu, i załóż cylinder z powrotem. Nie dotykaj wewnętrznej powierzchni korytka.
2. Przygotuj poziomy fundament betonowy: co najmniej 40 × 40 cm i 30 cm wysokości albo okrągły o średnicy co najmniej 40 cm.
3. Wybierz miejsce tak, żeby krawędź odbiornika znalazła się 70 cm nad gruntem, a w promieniu 3-5 m nie było przeszkód wyższych od tej krawędzi.
4. Wywierć w fundamencie trzy otwory o średnicy 10 mm i głębokości 8-10 cm, osadź kołki rozporowe, postaw deszczomierz na trzech nakrętkach regulacyjnych, wypoziomuj odbiornik poziomicą i dokręć mocowanie.
5. Poprowadź przewód 3 m do rejestratora GS1 zasilanego z 12 V i włóż wtyk mini-jack do gniazda sond zewnętrznych. Dłuższą trasę wydłużysz przedłużaczem sond UB-EC-A1 (5 m na odcinek).
6. W konsoli UbiBot włącz odczyt sondy zewnętrznej w zarządzaniu danymi urządzenia, ustaw interwał odczytu i reguły powiadomień: SMS, e-mail, aplikacja.

Konserwacja

• Przecieraj wewnętrzną ścianę odbiornika miękką ściereczką, żeby woda spływała swobodnie.
• Okresowo czyść wnętrze korytka z kurzu i tłustego osadu - spłucz je wodą albo delikatnie wyczyść szczoteczką do odtłuszczania.
• Nie czyść wnętrza korytka palcami ani twardymi przedmiotami.

Kilka sond na jednym rejestratorze

Rejestrator GS1 ma jedno gniazdo sond zewnętrznych. Deszczomierz razem z drugą sondą - na przykład czujnikiem wilgotności gleby STH-N1, który pokaże, ile wody z opadu dotarło do korzeni - podłączysz przez rozgałęźnik mini-jack UB-CS-A2. Każda sonda na magistrali RS485 musi mieć własny adres Modbus; gdy adresy się powtarzają, trzeba je zmienić. Taki komplet konfigurujemy przed wysyłką, na zamówienie.

Parametry techniczne

Zastosowania praktyczne

• uprawy polowe, sady i plantacje - opad na własnym polu przy decyzjach o nawadnianiu i terminach zabiegów,
• gospodarstwa z czujnikami gleby - opad i wilgotność gleby na jednym wykresie,
• tereny zakładów, oczyszczalnie i przepompownie - historia opadu przy ulewach i zdarzeniach na sieci deszczowej,
• budowy i prace na zewnątrz - zapis dni z opadem do dokumentacji przerw w robotach,
• obiekty bez stałej obsługi - powiadomienie przez sieć komórkową z rejestratorem GS1 w wersji 4G.

Zanim kupisz

• UB-RA-N1 nie jest samodzielną stacją - pracuje z rejestratorem UbiBot GS1 z gniazdem RS485 zasilanym z zasilacza 12 V. W miejscu montażu potrzebne jest więc gniazdo sieciowe albo sieć z PoE dla GS1-AETH1RS. Jeśli nie masz rejestratora, licz koszt kompletu.
• Producent podaje warunki pracy od 0 °C. Przy mrozie i opadzie śniegu pomiar wychodzi poza te warunki - deszczomierz służy do pomiaru opadu deszczu w sezonie bez mrozu.
• Przewód ma 3 m, więc rejestrator stoi blisko deszczomierza. Na zewnątrz sprawdzi się GS1-A1RS w obudowie IP65; dłuższą trasę wydłużysz przedłużaczem.
• Deszczomierz wymaga fundamentu, poziomowania i miejsca bez przeszkód w promieniu 3-5 m - montaż na dachu przy ścianie albo pod drzewem zaniża wynik.
• Błąd ±0,32 mm producent podaje dla symulowanego opadu 4 mm/min.

Podsumowanie

UbiBot UB-RA-N1 dokłada do rejestratora GS1 pomiar opadu deszczu z historią w chmurze i powiadomieniami na telefon. Sprawdza się w uprawach, sadach, na terenach zakładów i budowach, wszędzie tam, gdzie liczy się opad w konkretnym miejscu, a nie dane z odległej stacji. Napisz, gdzie chcesz mierzyć opad i jaki masz rejestrator - dobierzemy deszczomierz, zasilanie i konfigurację.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta.
