UbiBot UB-SR-N1 – pyranometr fotoelektryczny i czujnik nasłonecznienia do GS1

Natężenie promieniowania słonecznego w W/m² - zapis w chmurze i powiadomienia

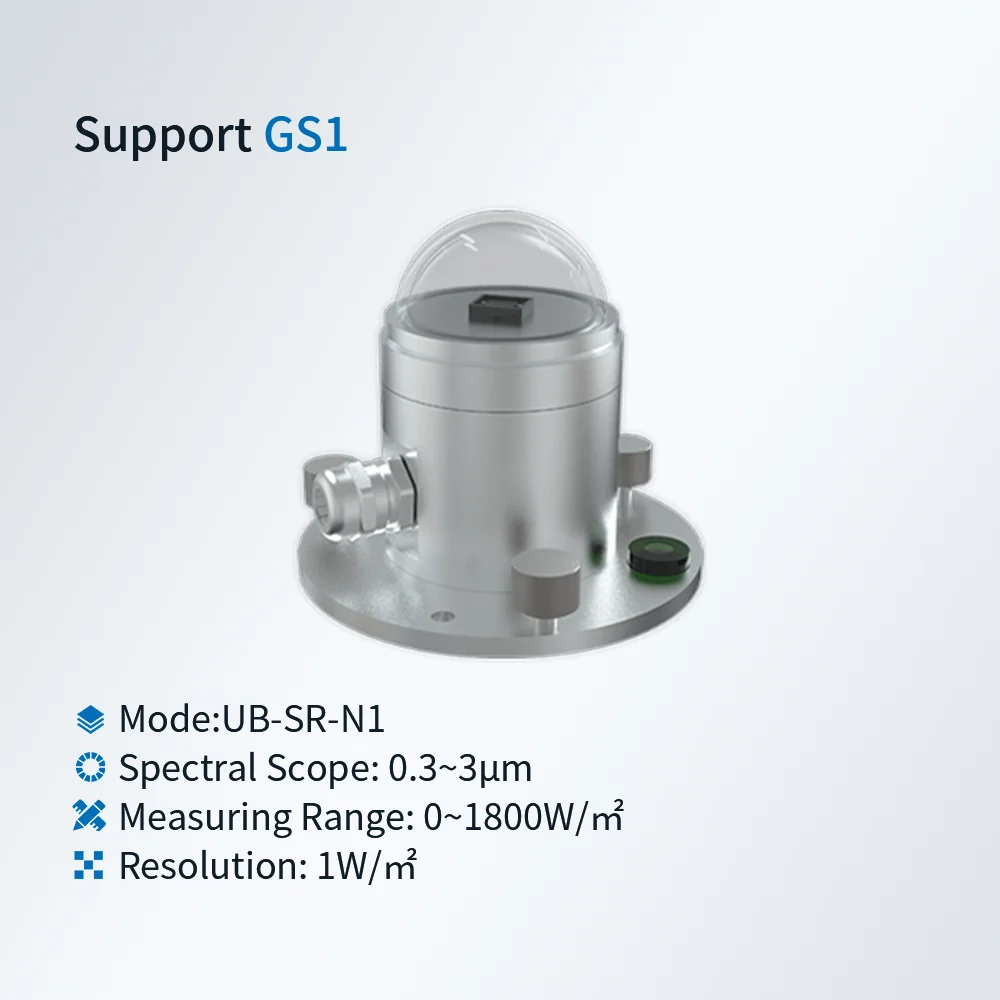

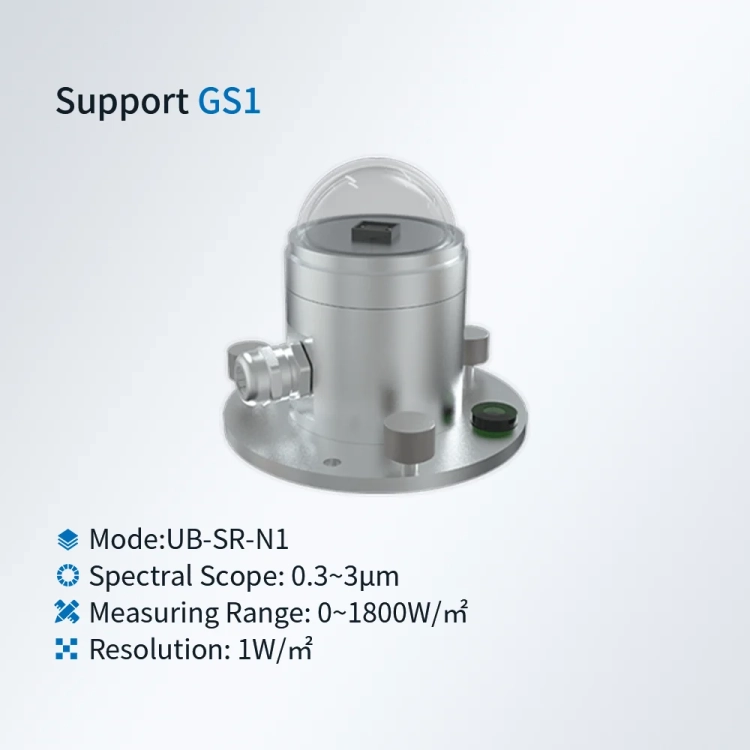

UbiBot UB-SR-N1 to czujnik całkowitego promieniowania słonecznego (pyranometr fotoelektryczny) w metalowej obudowie z przezroczystą kopułą, podłączany przewodem do rejestratorów UbiBot serii GS1. Mierzy natężenie promieniowania słonecznego w zakresie 0-1800 W/m² z rozdzielczością 1 W/m². Rejestrator zapisuje odczyty w chmurze UbiBot, rysuje wykres i wysyła powiadomienie SMS-em, e-mailem albo w aplikacji, gdy odczyt przekroczy ustawiony próg.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy czujnik do rejestratora GS1, który już masz albo kupujesz, i konfigurujemy komplet przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

W/m² to nie luksy - czym ten czujnik różni się od pomiaru światła w GS1

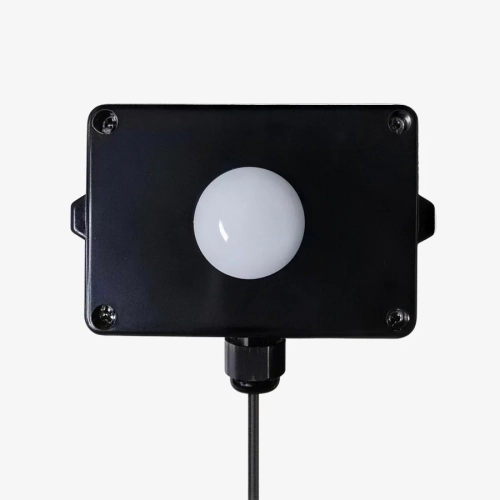

Rejestratory GS1 mają wbudowany czujnik natężenia światła, który podaje wynik w luksach - to miara światła widzialnego, ważona czułością ludzkiego oka. UB-SR-N1 mierzy energię promieniowania słonecznego padającą na powierzchnię, w watach na metr kwadratowy. Tę wielkość wykorzystuje się przy ocenie uzysku instalacji fotowoltaicznej, w meteorologii, w rolnictwie (nasłonecznienie upraw i szklarni) oraz przy badaniu starzenia materiałów na zewnątrz. Gdy natężenie światła w luksach trzeba mierzyć poza obudową rejestratora - na przykład nad roślinami - służy zewnętrzny czujnik światła UB-LL-N1.

Co mierzy UB-SR-N1

Czujnik pracuje na zasadzie fotoelektrycznej, w zakresie widmowym 0,3-3 µm. Producent podaje zakres 0-1800 W/m², rozdzielczość 1 W/m², dokładność ±5 %, stabilność roczną do ±2 % i odpowiedź kosinusową do ±10 %; czas odpowiedzi według instrukcji wynosi do 0,8 s. Element pomiarowy chroni przezroczysta kopuła o przepuszczalności światła do 95 %, z powłoką ograniczającą osadzanie się kurzu. Czujnik pracuje w temperaturze od -25 °C do 60 °C i wilgotności 0-100 % RH.

Odczyt przekazuje cyfrowo, protokołem Modbus RTU po magistrali RS485 (adres domyślny 0xD1, 4800 bit/s). Zasilanie (7-30 V DC, do 410 mA przy 12 V) dostaje z rejestratora, a producent wymaga, żeby GS1 pracował wtedy z zasilacza 12 V. Przewód 3 m kończy się wtykiem mini-jack do gniazda sond zewnętrznych.

Z jakimi rejestratorami działa

Producent przewiduje czujnik UB-SR-N1 do rejestratorów serii GS1 z gniazdem sond zewnętrznych RS485. W naszej ofercie to:

• UbiBot GS1-A1RS - WiFi, obudowa IP65,
• UbiBot GS1-AETH1RS - Ethernet i WiFi,
• UbiBot GS1-AL4G1RS - sieć komórkowa 4G i WiFi,
• UbiBot GS1-PL4G1RS - sieć komórkowa 4G z lokalizacją GPS.

Rejestrator GS1 musi pracować z zasilacza 12 V: rejestratory GS1 w wersji V2 mają go w zestawie, do starszych egzemplarzy dobieramy zasilacz 12 V/1 A. Gdy w miejscu montażu jest sieć Ethernet z PoE, GS1-AETH1RS zasilisz przez splitter PoE UB-PS-A1 z wyjściem 12 V. Czujnika nie podłączysz do rejestratorów WS1 i WS1 Pro.

Montaż krok po kroku

1. Wybierz miejsce, w którym czujnika nie zacienia nic przez cały dzień i przez cały rok - budynki, drzewa, maszty ani sama konstrukcja wsporcza. Unikaj sąsiedztwa jasnych, odbijających światło powierzchni.
2. Przykręć czujnik do poziomej, sztywnej podstawy albo wysięgnika. Przy pomiarze dla instalacji fotowoltaicznej ustal z projektantem, czy czujnik ma leżeć poziomo, czy w płaszczyźnie paneli.

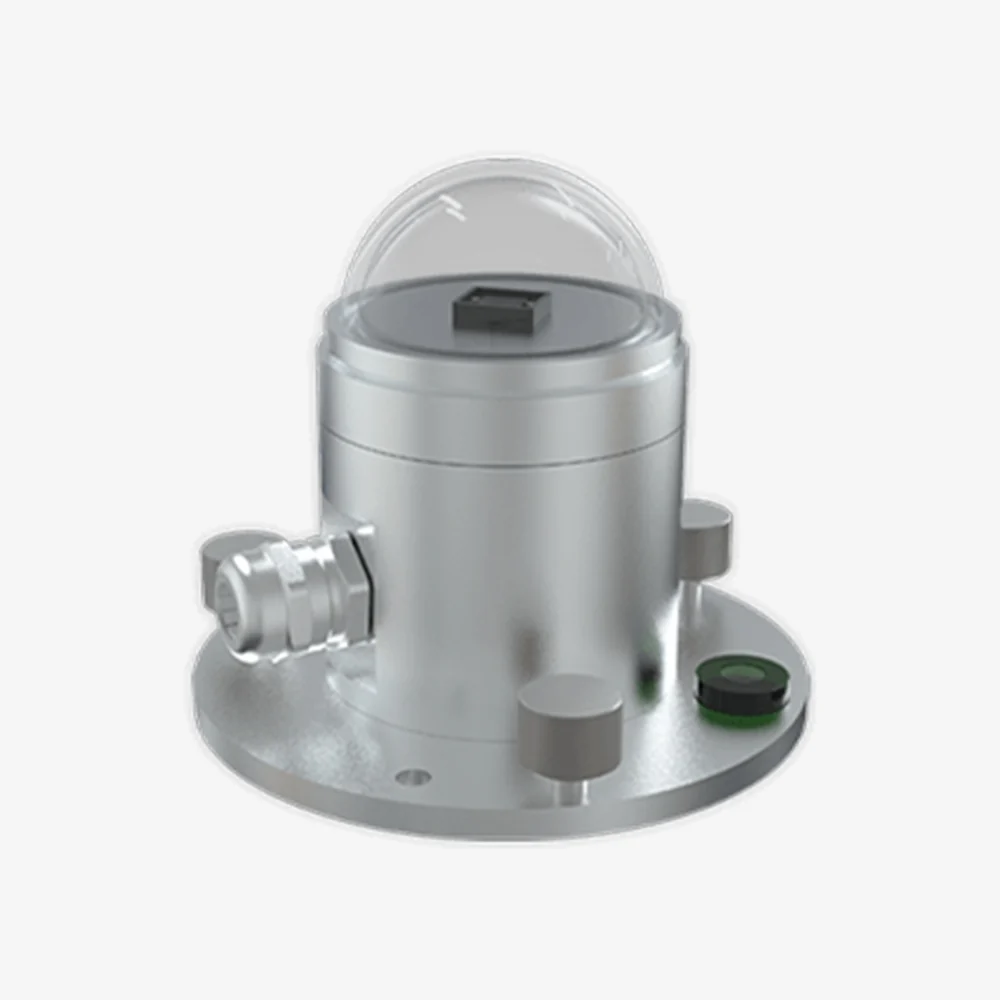

3. Wypoziomuj czujnik wbudowaną libelką i pokrętłami regulacyjnymi na podstawie.
4. Nie zdejmuj przezroczystej kopuły - producent zastrzega, że czujnik jest precyzyjnym przyrządem i kopuły nie wolno rozbierać.
5. Przy odłączonym zasilaniu poprowadź przewód 3 m do rejestratora GS1 i włóż wtyk mini-jack do gniazda sond zewnętrznych; sprawdź połączenie, zanim włączysz zasilacz 12 V. Dłuższą trasę wydłużysz przedłużaczem sond UB-EC-A1 (5 m na odcinek).
6. W konsoli UbiBot włącz odczyt sondy zewnętrznej w zarządzaniu danymi urządzenia, ustaw interwał odczytu i reguły powiadomień.
7. Utrzymuj kopułę w czystości - kurz, osad i ptasie odchody zaniżają odczyt.

Kilka sond na jednym rejestratorze

Rejestrator GS1 ma jedno gniazdo sond zewnętrznych. Czujnik promieniowania razem z drugą sondą - na przykład deszczomierzem UB-RA-N1 albo czujnikiem wilgotności gleby STH-N1 - podłączysz przez rozgałęźnik mini-jack UB-CS-A2. Każda sonda na magistrali RS485 musi mieć własny adres Modbus; gdy adresy się powtarzają, trzeba je zmienić. Taki komplet konfigurujemy przed wysyłką, na zamówienie.

Parametry techniczne

Zastosowania praktyczne

• instalacje fotowoltaiczne - porównanie produkcji energii z nasłonecznieniem i wykrywanie spadków uzysku, np. przez zabrudzenie paneli,
• rolnictwo i sadownictwo - nasłonecznienie upraw razem z opadem i wilgotnością gleby,
• szklarnie i tunele - promieniowanie na zewnątrz jako sygnał do cieniowania i wietrzenia,
• meteorologia i monitoring środowiska - stacje pomiarowe na terenie zakładów, szkół i uczelni,
• badania starzenia materiałów i powłok na zewnątrz - dawka promieniowania w czasie ekspozycji.

Zanim kupisz

• UB-SR-N1 nie jest samodzielnym przyrządem - pracuje z rejestratorem UbiBot GS1 z gniazdem RS485 zasilanym z zasilacza 12 V. W miejscu montażu potrzebne jest gniazdo sieciowe albo sieć z PoE dla GS1-AETH1RS. Jeśli nie masz rejestratora, licz koszt kompletu.
• To czujnik fotoelektryczny. Do pomiarów referencyjnych i odbiorów instalacji fotowoltaicznych stosuje się zwykle pyranometry klasyfikowane według ISO 9060 - producent nie podaje klasy tego czujnika. UB-SR-N1 sprawdza się w ciągłym nadzorze i porównaniach dzień do dnia.
• Przewód ma 3 m, więc rejestrator stoi blisko czujnika. Na zewnątrz sprawdzi się GS1-A1RS w obudowie IP65; dłuższą trasę wydłużysz przedłużaczem.
• Odczyt zależy od czystości kopuły i od tego, czy czujnik jest wypoziomowany i niczym niezacieniony.

Podsumowanie

UbiBot UB-SR-N1 dokłada do rejestratora GS1 pomiar natężenia promieniowania słonecznego w W/m² z historią w chmurze i powiadomieniami na telefon. Sprawdza się przy nadzorze instalacji fotowoltaicznych, w uprawach, szklarniach i stacjach pomiarowych. Napisz, gdzie chcesz mierzyć nasłonecznienie i jaki masz rejestrator - dobierzemy czujnik, zasilanie i konfigurację.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta.
