UbiBot UB-VS-N1 – czujnik drgań na baterie z alarmem SMS do rejestratorów GS1

Drgania urządzenia na wykresie i alarm, gdy coś zaczyna pracować inaczej

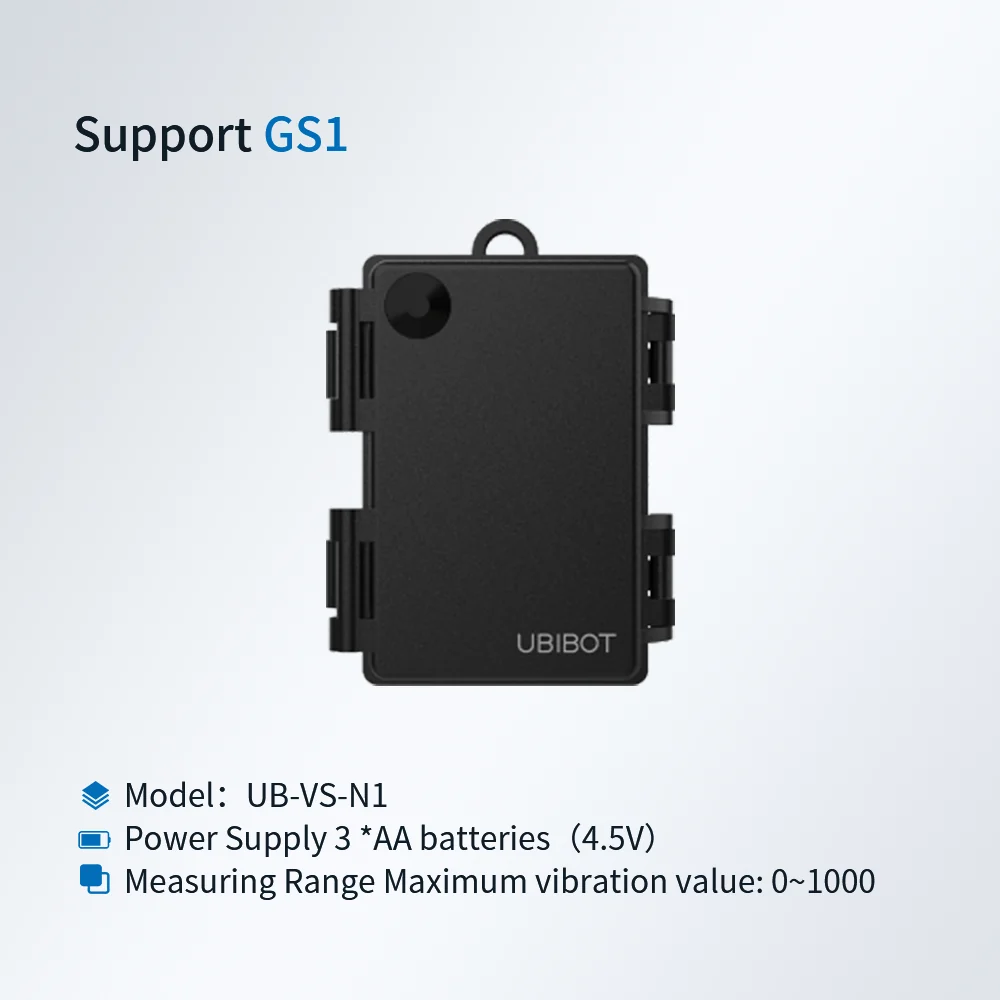

UbiBot UB-VS-N1 to zewnętrzny czujnik drgań (wibracji) z własnym zasilaniem z trzech baterii AA. Mocujesz go na obudowie maszyny, urządzenia albo konstrukcji, a przewodem 3 m z wtykiem mini-jack przekazuje odczyty do rejestratora UbiBot GS1. Rejestrator wysyła je do chmury UbiBot, gdzie widzisz na wykresie maksymalną i sumaryczną wartość drgań oraz czas aktywności, a platforma powiadamia Cię, gdy wartość przekroczy ustawiony próg - także wtedy, gdy na miejscu nikogo nie ma.

Czujnik nie zastępuje laboratoryjnej analizy drgań - pokazuje, czy i jak intensywnie coś drga, jak długo pracowało i czy zdarzył się wstrząs. Do nadzoru nad urządzeniami w miejscach bez obsługi to zwykle wystarcza. Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy czujnik do rejestratora, który już masz albo kupujesz, i konfigurujemy komplet przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Do czego służy czujnik drgań przy rejestratorze GS1

Rejestrator GS1 zwykle nadzoruje temperaturę i wilgotność. Czujnik drgań dodaje do tego informację o pracy urządzeń i o zdarzeniach mechanicznych w tym samym miejscu, na tym samym wykresie i z tymi samymi kanałami alarmów:

• czy urządzenie pracuje - czas trwania aktywności pokazuje, przez ile czasu w danym cyklu czujnik wykrywał drgania; postój wentylatora, pompy albo sprężarki widać jako spadek do zera,
• czy pracuje inaczej niż zwykle - wartość maksymalna i kumulacyjna rosną, gdy drgania stają się silniejsze, na przykład przy luzach albo niewyważeniu,
• czy był wstrząs - pojedyncze uderzenie albo przesunięcie urządzenia daje skok wartości maksymalnej w cyklu,
• czy bateria czujnika wymaga wymiany - napięcie baterii czujnika widać w chmurze obok pozostałych odczytów.

Powiadomienia przychodzą w aplikacji, e-mailem, SMS-em, połączeniem głosowym albo przez WhatsApp. Powiadomienia w aplikacji i e-mail są bezpłatne, a SMS, połączenia głosowe i wiadomości WhatsApp są płatne - rozlicza się je w kredytach platformy według cenniku platformy UbiBot.

Co mierzy UB-VS-N1

Czujnik zlicza drgania w cyklach - domyślnie co 60 sekund - i w każdym cyklu podaje kilka wielkości. W konsoli UbiBot występuje jako „Czujnik wibracji” z polami:

Wartość drgań 0-1000 jest wielkością względną: producent nie podaje jej jednostki ani pasma częstotliwości. Dlatego progi alarmowe ustawia się na podstawie obserwacji - kilka dni normalnej pracy pokazuje typowy poziom, a próg ustawia się nieco powyżej typowego maksimum.

Czujnik komunikuje się z rejestratorem w standardzie Modbus RTU (adres 0x41). Zasilają go własne baterie, więc nie obciąża zasilania rejestratora i nie wymaga zasilacza 12 V.

Zgodność z urządzeniami UbiBot

Na jednym rejestratorze GS1 czujnik drgań pracuje razem z innymi sondami UbiBot - podłączasz je przez rozgałęźnik 1 na 2 albo rozgałęźnik 1 na 6, na przykład z sondą temperatury i wilgotności TH30S-B. Gdy przewód 3 m nie sięga, pomaga przedłużacz 5 m. Producent nie podaje, czy na jednym rejestratorze pracuje kilka czujników drgań - liczbę i zestaw sond potwierdzamy przy zamówieniu.

Montaż i uruchomienie krok po kroku

1. Sprawdź rejestrator: GS1 musi mieć gniazdo sondy i pochodzić z produkcji po 18.07.2022, bez „(1DS)” w kodzie modelu.
2. Otwórz obudowę czujnika i włóż trzy baterie AA (razem 4,5 V), zwracając uwagę na biegunowość.

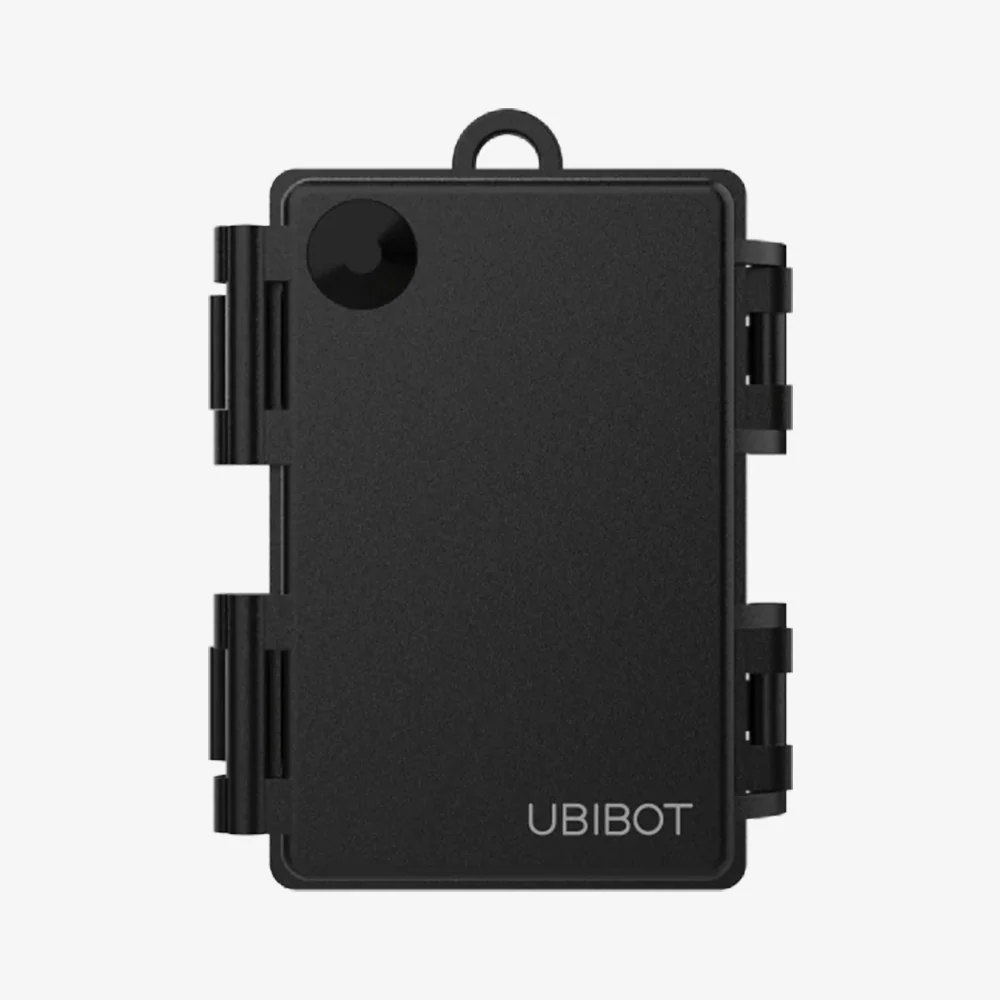

3. Zamocuj czujnik na obudowie urządzenia albo konstrukcji, której drgania chcesz śledzić - producent przewiduje zawieszenie na uchu albo przyklejenie. Wybierz jedno miejsce i nie przenoś czujnika, bo wartości z różnych miejsc nie są ze sobą porównywalne.
4. Poprowadź przewód 3 m do rejestratora tak, żeby nie był napięty ani narażony na szarpnięcia, i podłącz wtyk mini-jack do gniazda sondy GS1 - bezpośrednio albo przez rozgałęźnik, gdy podłączasz też inne sondy.
5. Po synchronizacji sprawdź w konsoli UbiBot pola czujnika wibracji i ustaw częstotliwość odczytu w zarządzaniu danymi.
6. Przez kilka dni obserwuj wartości przy normalnej pracy urządzenia, a potem ustaw progi alarmów: wartość maksymalną nieco powyżej typowego maksimum, a przy nadzorze postoju - alarm, gdy czas aktywności spada do zera.
7. Nie wystawiaj czujnika na wysoką temperaturę ani na długotrwałe działanie pary, mgły wodnej, strug wody i kondensacji. Nie upuszczaj go i nie uderzaj nim - to zalecenia producenta.

Parametry techniczne

Zastosowania praktyczne

• Pomieszczenia techniczne: kontrola pracy wentylatorów, pomp, sprężarek i agregatów w miejscach, do których rzadko ktoś zagląda - na jednym GS1 razem z temperaturą i wilgotnością pomieszczenia.
• Chłodnie i magazyny: informacja, czy agregat chłodniczy pracuje, obok zapisu temperatury z sond rejestratora.
• Obiekty bez stałej obsługi: alarm SMS przy wstrząsie albo przesunięciu urządzenia, szafy albo konstrukcji.
• Budynki użyteczności publicznej: producent wymienia automatykę budynków komercyjnych, lotniska, dworce, biura, szkoły, sale konferencyjne, centra handlowe, hotele, obiekty sportowe, kina i biblioteki.

Zanim kupisz

1. To wskaźnik drgań, a nie analizator drgań maszyn. Wartość 0-1000 jest względna - czujnik nie podaje prędkości drgań w mm/s ani widma częstotliwości, więc nie zastąpi pomiarów diagnostycznych wykonywanych wibrometrem.
2. Do transportu i kontenerów wystarczy często sam rejestrator WS4 - jego wersje z gniazdem sondy mają wbudowany czujnik drgań ±4 g.
3. Czujnik potrzebuje rejestratora GS1 z gniazdem sondy (po 18.07.2022, bez wersji 1DS) albo przekaźnika NR1 - z WS1, WS1 Pro i SP1 producent go nie wymienia.
4. Producent nie podaje stopnia ochrony, wymiarów, masy ani czasu pracy na komplecie baterii. Te dane potwierdzamy przy konkretnym zamówieniu.
5. Czujnik sprowadzamy na zamówienie - termin dostawy podajemy w ofercie.

Podsumowanie

UbiBot UB-VS-N1 zamienia rejestrator GS1 w prosty system nadzoru nad pracą urządzeń: pokazuje, czy maszyna pracuje, jak intensywnie drga i czy wydarzył się wstrząs, a przy przekroczeniu progu wysyła alarm. Zasila się z własnych baterii, mocuje bez narzędzi i działa obok sond temperatury i wilgotności. Jeśli potrzebujesz pomiarów diagnostycznych w mm/s, czujnik nie jest właściwym wyborem - wtedy chętnie doradzimy inne rozwiązanie.
