UbiBot UB-LL-N1 – zewnętrzny czujnik światła do 200 000 lx do GS1 WS4 SP1 i NR1

Natężenie światła tam, gdzie go potrzebujesz - nie przy rejestratorze

UbiBot UB-LL-N1 to zewnętrzny czujnik natężenia światła na przewodzie, podłączany do rejestratorów UbiBot GS1 i WS4, gniazdka SP1 i przekaźnika NR1. Mierzy oświetlenie w zakresie 0-200 000 lx z dokładnością ±5 %, a urządzenie zapisuje odczyty w chmurze UbiBot, rysuje wykresy i wysyła powiadomienie SMS-em, e-mailem albo w aplikacji, gdy światła jest za mało albo za dużo. Razem z rejestratorem działa jak luksomierz z ciągłą rejestracją i zdalnym podglądem.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy czujnik do urządzenia, które już masz albo kupujesz, i konfigurujemy komplet przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Po co zewnętrzny czujnik, skoro GS1 mierzy światło

Rejestratory GS1 i WS4 mają wbudowany czujnik światła (0-157 000 lx, ±10 %), ale mierzy on oświetlenie w miejscu, w którym wisi rejestrator - zwykle na ścianie, w cieniu albo w pomieszczeniu technicznym. Zewnętrzny czujnik przenosi pomiar tam, gdzie światło ma znaczenie: nad rośliny w szklarni, do gabloty z eksponatem, na dach albo maszt. Ma też szerszy zakres, obejmujący pełne słońce, i dokładność ±5 % zamiast ±10 %.

Ciągły zapis odpowiada na pytania, których jednorazowy pomiar luksomierzem nie rozstrzyga: ile światła dostały rośliny w ciągu dnia, czy doświetlanie włączyło się o czasie, ile luksów padało na eksponat przez cały okres wystawy, czy w magazynie ktoś zostawił zapalone światło albo otworzył drzwi po godzinach.

Co mierzy UB-LL-N1

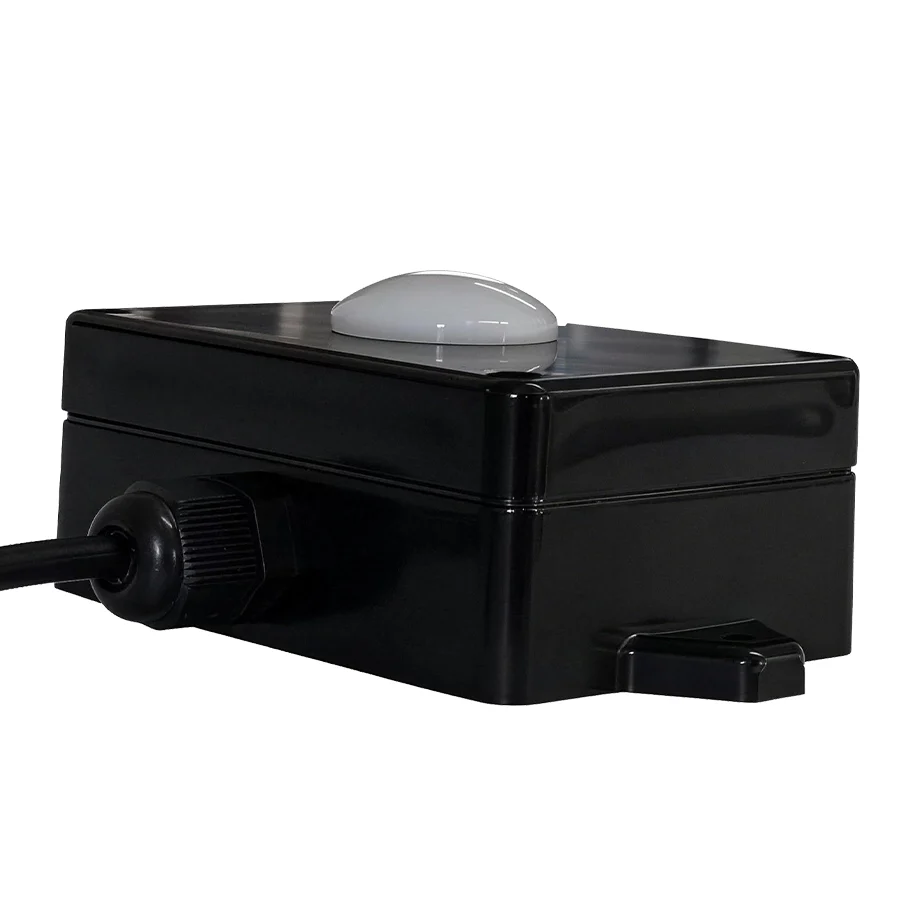

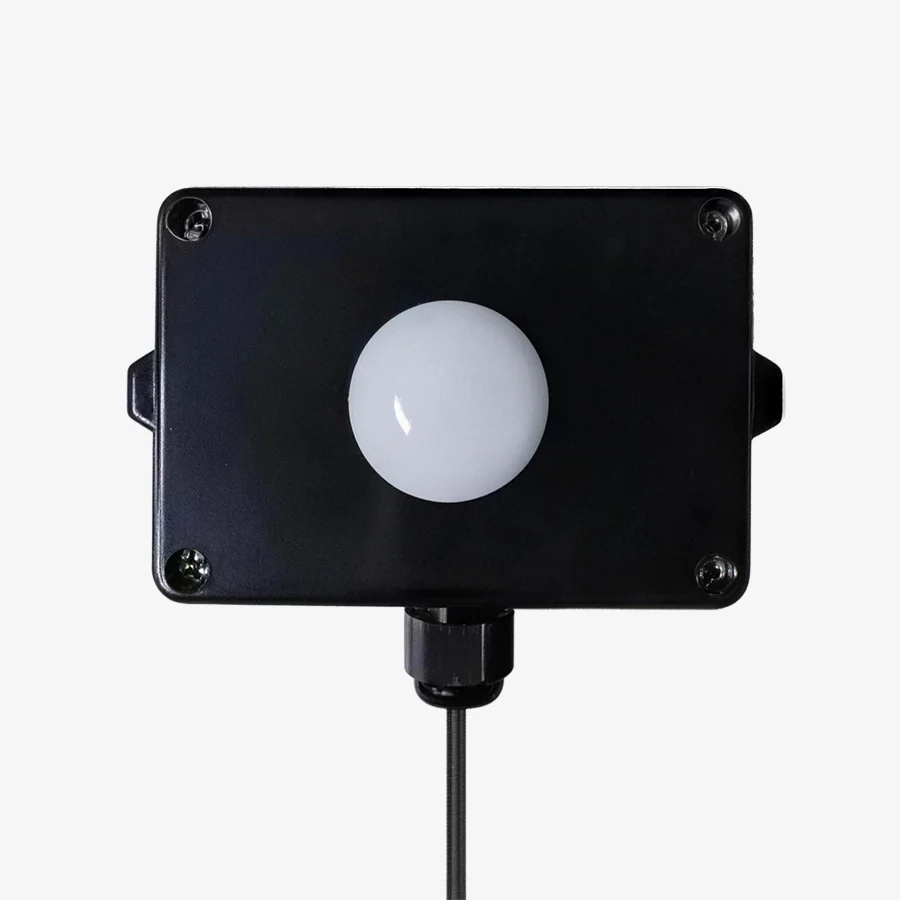

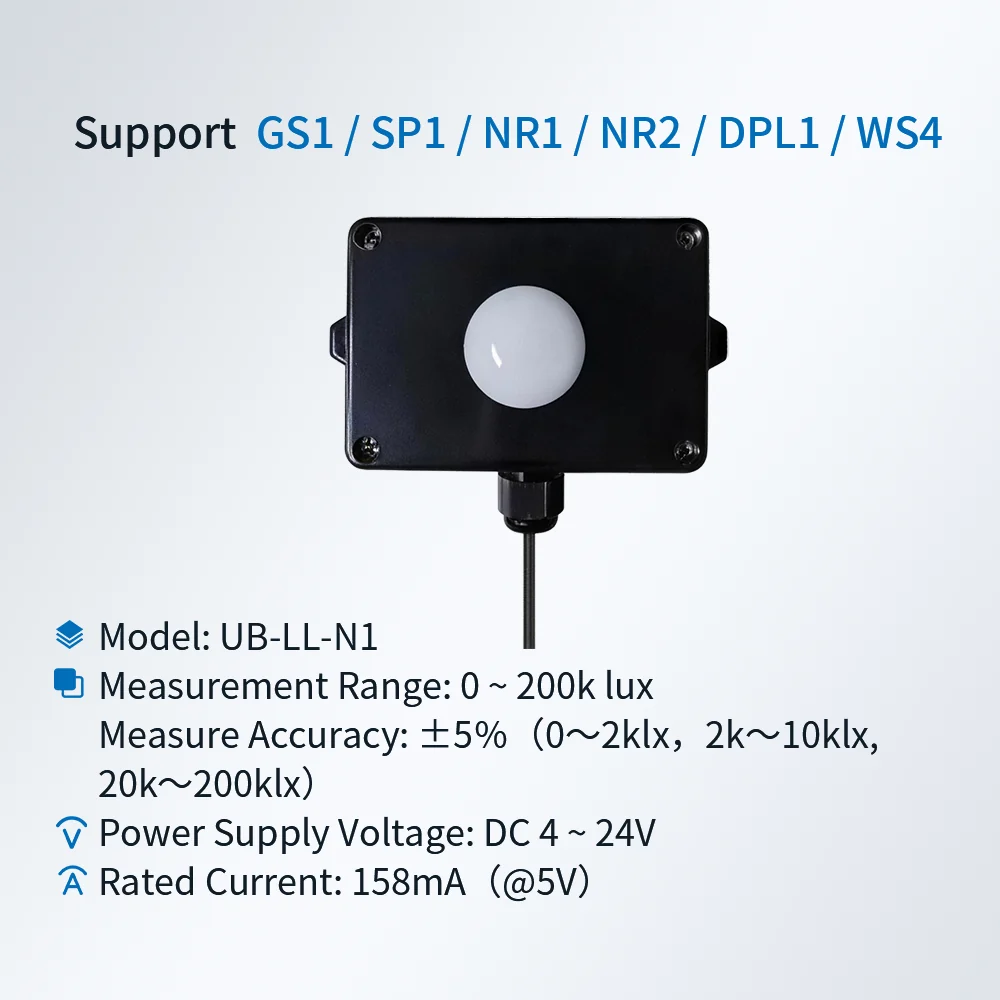

Czujnik mierzy natężenie oświetlenia w zakresie 0-200 000 lx. Producent podaje dokładność ±5 % w przedziałach 0-2 000 lx, 2 000-10 000 lx i 20 000-200 000 lx. Element światłoczuły siedzi pod białym, matowym kloszem rozpraszającym na czarnej obudowie z dwoma uchwytami montażowymi, a przewód wychodzi przez dławnicę.

Odczyty czujnik przekazuje cyfrowo, protokołem Modbus RTU po magistrali RS485. Zasilanie (4-24 V DC, prąd znamionowy 158 mA przy 5 V) dostaje z urządzenia, do którego jest podłączony - nie wymaga zasilacza 12 V przy GS1. Przewód 3 m kończy się wtykiem mini-jack 3,5 mm do gniazda sond zewnętrznych.

Z jakimi urządzeniami działa

Producent przewiduje czujnik do rejestratorów GS1 i WS4, gniazdka SP1 oraz przekaźników sieciowych. W naszej ofercie to:

• rejestratory GS1 z gniazdem sond zewnętrznych: UbiBot GS1-A1RS, UbiBot GS1-AETH1RS, UbiBot GS1-AL4G1RS i UbiBot GS1-PL4G1RS,
• rejestrator UbiBot WS4 w wersjach z gniazdem sondy (WS4-A4G1RS, WS4-P4G1RS),
• gniazdko UbiBot SP1 - pomiar światła i włączanie lampy przez gniazdko według reguł w chmurze,

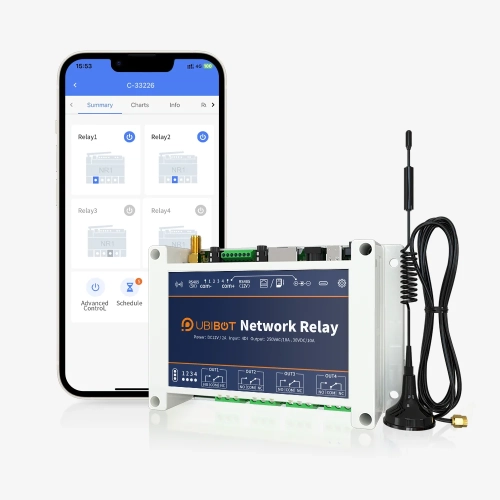

• przekaźnik sieciowy UbiBot NR1 - pomiar światła i sterowanie oświetleniem z jednego urządzenia.

Czujnika nie podłączysz do rejestratorów WS1 i WS1 Pro ani do wersji GS1 bez gniazda sond zewnętrznych.

Montaż i uruchomienie krok po kroku

1. Wybierz miejsce, w którym chcesz znać natężenie światła: na wysokości wierzchołków roślin, przy eksponacie, na stanowisku albo na zewnątrz budynku. Klosz nie może być zasłonięty ani zacieniony przez konstrukcję, przewody czy liście.
2. Przykręć obudowę za uchwyty kloszem w stronę mierzonego światła - zwykle poziomo, kloszem do góry. W szklarni podnoś czujnik razem z rosnącymi roślinami.

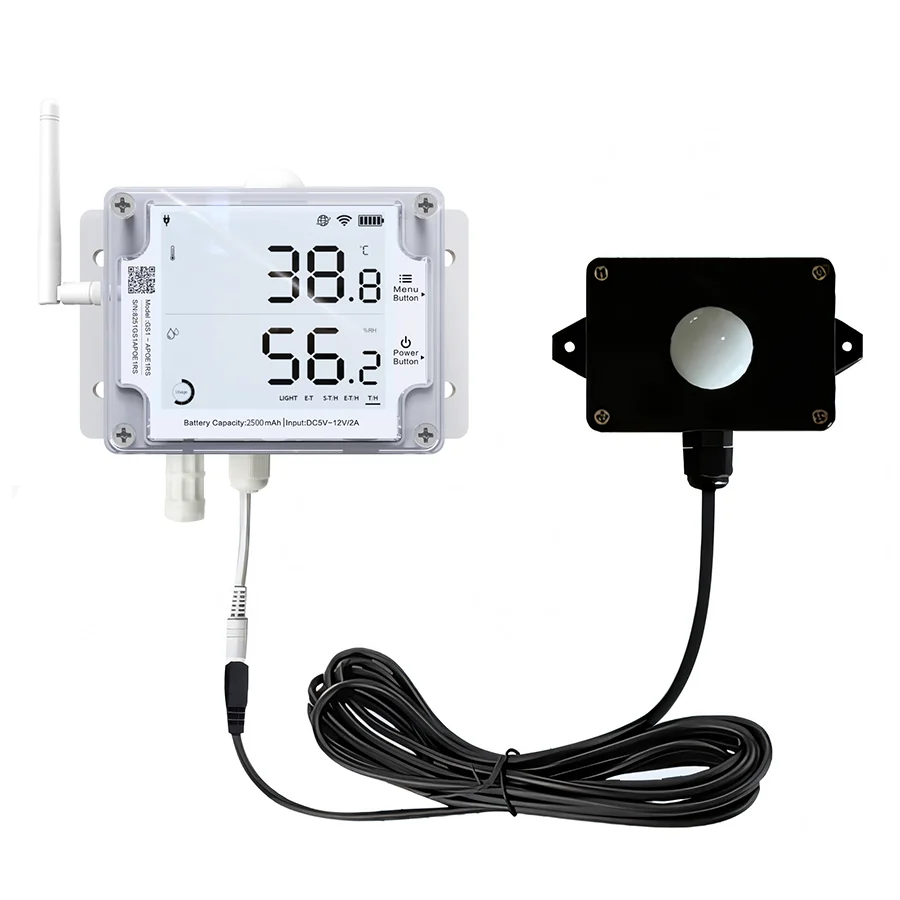

3. Poprowadź przewód 3 m do urządzenia i włóż wtyk mini-jack do gniazda sond zewnętrznych. Gdy przewód jest za krótki, wydłużysz go przedłużaczem sond UB-EC-A1 (5 m na odcinek).
4. W konsoli UbiBot włącz odczyt sondy zewnętrznej w zarządzaniu danymi urządzenia i ustaw interwał odczytu.
5. Ustaw reguły alarmów - na przykład za mało światła w szklarni w ciągu dnia, przekroczenie limitu luksów przy eksponacie albo światło w magazynie po godzinach - i kanały powiadomień: SMS, e-mail, aplikacja.
6. Co jakiś czas przecieraj klosz - kurz, osad i skropliny zaniżają odczyt.

Kilka czujników na jednym rejestratorze

Rejestrator GS1 ma jedno gniazdo sond zewnętrznych. Czujnik światła razem z drugą sondą - na przykład czujnikiem CO2 albo sondą gleby w szklarni - podłączysz przez rozgałęźnik mini-jack UB-CS-A2, a trzy i więcej sond przez rozgałęźnik mini-jack 1 na 6. Każda sonda na magistrali RS485 musi mieć własny adres Modbus, dlatego skład zestawu sprawdzamy przed wysyłką.

Parametry techniczne

Zastosowania praktyczne

• szklarnie, tunele i uprawy pod lampami - ilość światła nad roślinami, kontrola pracy doświetlania,
• muzea, archiwa i biblioteki - natężenie światła padającego na eksponaty i zbiory wrażliwe na blaknięcie,
• magazyny i chłodnie - wykrycie zapalonego światła albo otwartych drzwi poza godzinami pracy,
• hodowle zwierząt i ogrody - zapis dnia i nocy oraz natężenia oświetlenia w budynku,
• stacje pogodowe - natężenie światła dziennego obok temperatury, wilgotności i opadu.

Zanim kupisz

• UB-LL-N1 nie jest samodzielnym luksomierzem - pracuje z rejestratorem GS1 albo WS4 z gniazdem sondy, gniazdkiem SP1 albo przekaźnikiem NR1. Jeśli nie masz takiego urządzenia, licz koszt kompletu.
• Jeśli rejestrator może wisieć w miejscu, w którym chcesz mierzyć światło, wystarczy jego wbudowany czujnik - zewnętrzny czujnik kupujesz, gdy pomiar ma być gdzie indziej albo potrzebujesz zakresu do 200 000 lx i dokładności ±5 %.
• Czujnik podaje natężenie oświetlenia w luksach, czyli światło widzialne ważone czułością oka. Do oceny promieniowania słonecznego w W/m² - na przykład przy fotowoltaice - służy pyranometr UB-SR-N1.
• Czujnik nie zastępuje sprawdzonego luksomierza przy pomiarach oświetlenia stanowisk pracy według PN-EN 12464-1. Służy do ciągłego nadzoru i alarmów, a nie do protokołu pomiarowego.
• Producent nie podaje stopnia ochrony IP, wymiarów obudowy ani zakresu temperatury pracy czujnika - potwierdzamy je przy zamówieniu, zwłaszcza przy montażu na zewnątrz.

Podsumowanie

UbiBot UB-LL-N1 przenosi pomiar światła z obudowy rejestratora tam, gdzie światło ma znaczenie - nad rośliny, do gabloty albo na zewnątrz - z zakresem do 200 000 lx, zapisem w chmurze i alarmem na telefon. Napisz, gdzie chcesz mierzyć światło i jakie masz urządzenie UbiBot - dobierzemy czujnik i konfigurację.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta.
