UbiBot UB-ATHP-N1 – czujnik ciśnienia powietrza z temperaturą i wilgotnością do GS1

Ciśnienie atmosferyczne, temperatura i wilgotność z jednej sondy

UbiBot UB-ATHP-N1 to sonda ciśnienia atmosferycznego z wbudowanym czujnikiem temperatury i wilgotności, podłączana przewodem do rejestratorów UbiBot serii GS1. Rejestrator zapisuje wszystkie trzy wielkości w chmurze UbiBot, rysuje wykresy i wysyła powiadomienie SMS-em, e-mailem albo w aplikacji, gdy wartość przekroczy ustawiony próg. Z rejestratorem GS1 sonda działa jak termohigrobarometr z rejestracją danych i zdalnym dostępem.

Jako autoryzowany dystrybutor UbiBot w Polsce dobieramy sondę do rejestratora GS1, który już masz albo kupujesz, i konfigurujemy komplet przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Po co mierzyć ciśnienie atmosferyczne

Spadek ciśnienia zapowiada zmianę pogody, więc na stacji pogodowej, w szklarni czy w gospodarstwie zapis ciśnienia uzupełnia temperaturę, wilgotność, opad i nasłonecznienie. W laboratorium i przy pomiarach odniesionych do warunków otoczenia ciśnienie atmosferyczne jest jednym z parametrów, które zapisuje się razem z temperaturą i wilgotnością. Ciągły zapis w chmurze zastępuje odczyty z barometru notowane ręcznie i daje historię, do której można wrócić po miesiącach.

Co mierzy UB-ATHP-N1

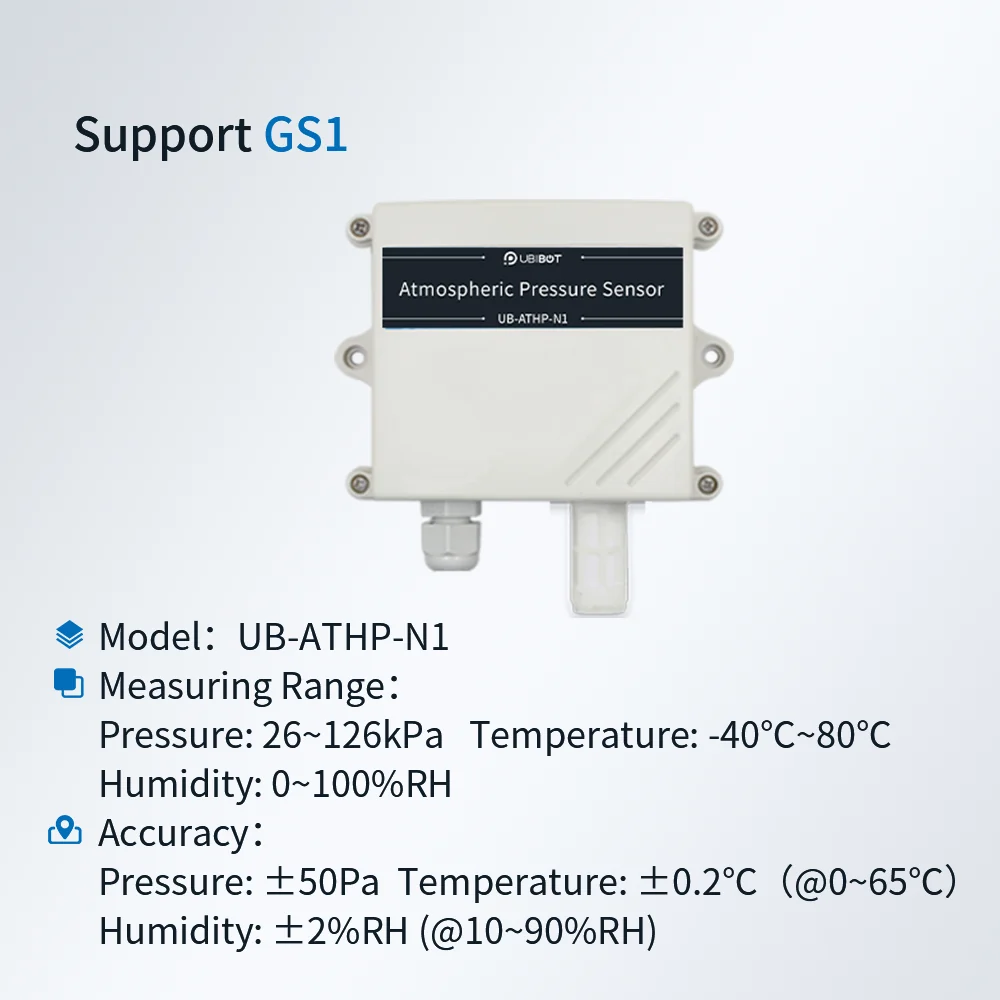

Sonda mierzy ciśnienie atmosferyczne w zakresie 26-126 kPa (260-1260 hPa) z dokładnością ±50 Pa (±0,5 hPa). Producent podaje stabilność długoterminową -0,1 kPa na rok i czas reakcji do 1 s. Czujnik temperatury mierzy od -40 °C do 80 °C z dokładnością ±0,2 °C w zakresie 0-65 °C, a czujnik wilgotności 0-100 % RH z dokładnością ±2 % RH w zakresie 10-90 % RH.

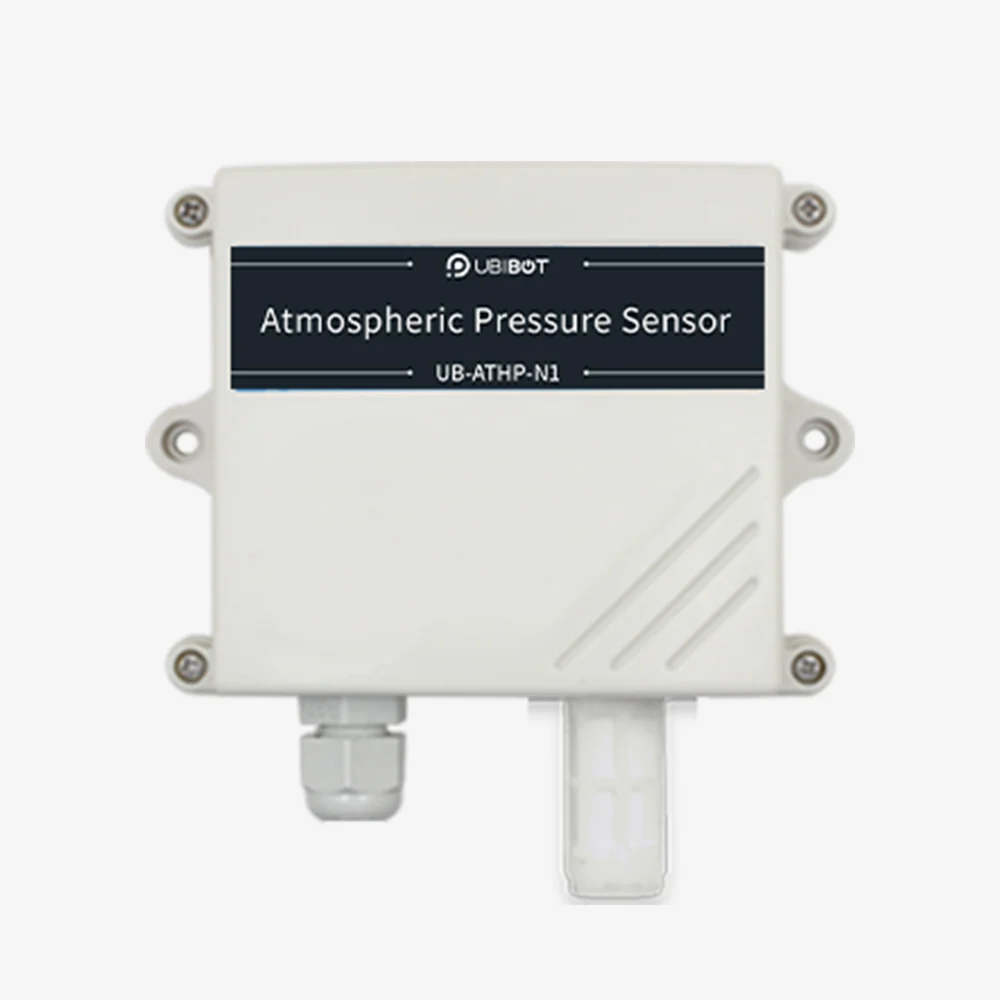

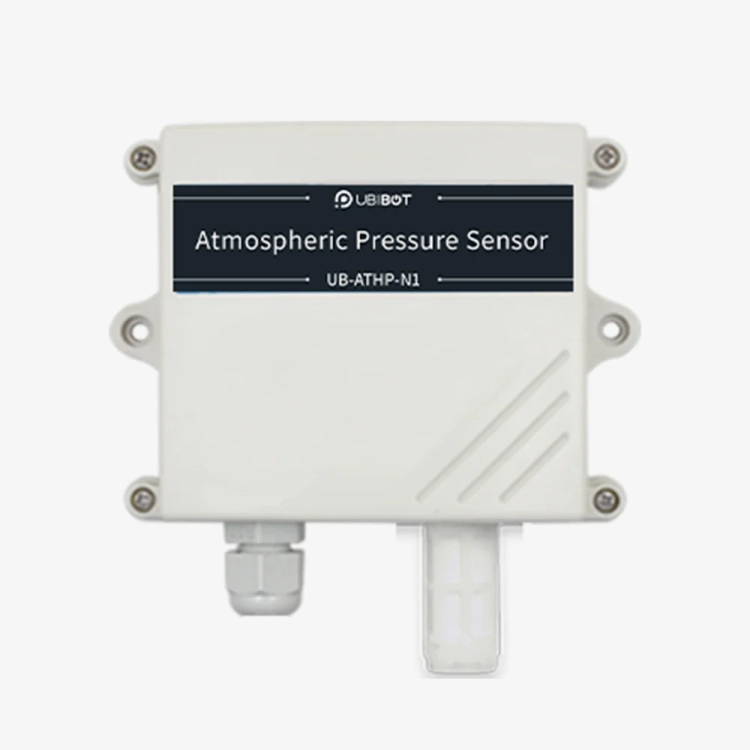

Odczyty sonda przekazuje cyfrowo, protokołem Modbus RTU po magistrali RS485 (domyślnie 9600 bit/s). Zasilanie 5 V DC dostaje z rejestratora - w przeciwieństwie do sond zasilanych 12 V nie wymaga zasilacza 12 V przy GS1. Elektronika siedzi w naściennej obudowie z dławnicą przewodu, a czujniki w osłonie wyprowadzonej pod obudową. Przewód 3 m kończy się wtykiem mini-jack do gniazda sond zewnętrznych.

Z jakimi rejestratorami działa

Producent przewiduje sondę UB-ATHP-N1 wyłącznie do rejestratorów serii GS1 z gniazdem sond zewnętrznych RS485, wyprodukowanych po 18 lipca 2022 r. W naszej ofercie to:

• UbiBot GS1-A1RS - WiFi,
• UbiBot GS1-AETH1RS - Ethernet i WiFi,
• UbiBot GS1-AL4G1RS - sieć komórkowa 4G i WiFi,
• UbiBot GS1-PL4G1RS - sieć komórkowa 4G z lokalizacją GPS.

Sonda nie współpracuje z rejestratorami GS1 w wycofywanej wersji 1DS ani z rejestratorami WS1 i WS1 Pro. Jeśli masz starszy GS1, podaj jego numer seryjny albo datę zakupu - sprawdzimy zgodność przed zamówieniem.

Montaż i uruchomienie krok po kroku

1. Wybierz miejsce z przepływem powietrza, z dala od źródeł ciepła, nawiewów i bezpośredniego słońca, które zawyżają temperaturę i zaniżają wilgotność. Producent zaleca, żeby przetwornik nie stał długo w parze wodnej, mgle, pod strumieniem wody ani w miejscu, gdzie skrapla się woda.
2. Przykręć obudowę do ściany osłoną czujników w dół. Na zewnątrz budynku zamontuj sondę pod daszkiem albo w osłonie przed deszczem i słońcem.
3. Poprowadź przewód 3 m do rejestratora i włóż wtyk mini-jack do gniazda sond zewnętrznych. Nie ciągnij za przewód sondy - producent ostrzega przed szarpaniem przewodu i uderzeniami. Gdy przewód jest za krótki, wydłużysz go przedłużaczem sond UB-EC-A1 (5 m na odcinek).
4. W konsoli UbiBot włącz odczyt sondy zewnętrznej w zarządzaniu danymi urządzenia i ustaw interwał odczytu.
5. Ustaw reguły alarmów - na przykład dla temperatury, wilgotności albo szybkiego spadku ciśnienia - i kanały powiadomień: SMS, e-mail, aplikacja.

Stacja pogodowa na jednym rejestratorze GS1

Rejestrator GS1 ma jedno gniazdo sond zewnętrznych. Sondę ciśnienia razem z deszczomierzem UB-RA-N1 i pyranometrem UB-SR-N1 podłączysz przez rozgałęźnik mini-jack 1 na 6, a z jedną sondą więcej wystarczy rozgałęźnik mini-jack UB-CS-A2. Tak powstaje stacja pogodowa z zapisem ciśnienia, temperatury, wilgotności, opadu i nasłonecznienia w chmurze. Prędkość wiatru zmierzy anemometr UB-WS-N1. Kierunek wiatru wskaże wskaźnik kierunku wiatru UB-WD-N1 (GS1 na zasilaczu 12 V). Temperaturę termometru mokrego i punkt rosy doda sonda UB-DWT-N1. Deszczomierz i pyranometr wymagają rejestratora GS1 na zasilaczu 12 V - sondę ciśnienia zasila sam rejestrator. Skład zestawu kilku sond sprawdzamy przed wysyłką, bo każda sonda na magistrali RS485 musi mieć własny adres Modbus.

Parametry techniczne

Zastosowania praktyczne

• stacje pogodowe w gospodarstwach, sadach i na terenach przemysłowych - razem z deszczomierzem i pyranometrem,
• szklarnie i tunele foliowe - ciśnienie, temperatura i wilgotność powietrza w jednym zapisie,
• laboratoria i pomieszczenia pomiarowe - zapis warunków otoczenia: temperatury, wilgotności i ciśnienia,
• monitoring środowiska, porty i nabrzeża - zastosowania, które wymienia producent,
• obiekty bez stałej obsługi - dane i alarmy przez sieć komórkową z rejestratorem GS1 w wersji 4G.

Zanim kupisz

• UB-ATHP-N1 nie jest samodzielnym barometrem - pracuje z rejestratorem UbiBot GS1 z gniazdem RS485. Jeśli nie masz takiego rejestratora, licz koszt kompletu.
• Rejestrator GS1 sam mierzy temperaturę i wilgotność. Sonda dokłada ciśnienie atmosferyczne oraz temperaturę i wilgotność w drugim miejscu, oddalonym o długość przewodu. Jeśli potrzebujesz tylko temperatury i wilgotności w drugim punkcie, wystarczy tańsza sonda TH30S-B.
• Do pomiaru jakości powietrza w biurze, szkole czy sali konferencyjnej lepszy jest czujnik UbiBot AQS1, który mierzy CO2, pyły PM i ma wbudowany czujnik ciśnienia atmosferycznego.
• Sonda mierzy ciśnienie bezwzględne powietrza w miejscu montażu. Nie mierzy ciśnienia w instalacjach, różnicy ciśnień między pomieszczeniami ani ciśnienia cieczy.
• Dokładności temperatury i wilgotności producent podaje w zakresach 0-65 °C i 10-90 % RH. Poza nimi traktuj odczyty jako orientacyjne.
• Producent nie podaje wymiarów obudowy ani stopnia ochrony IP - potwierdzamy je przy zamówieniu.

Podsumowanie

UbiBot UB-ATHP-N1 dokłada do rejestratora GS1 pomiar ciśnienia atmosferycznego wraz z temperaturą i wilgotnością - z historią w chmurze i alarmem na telefon. Najlepiej sprawdza się jako część stacji pogodowej na GS1 i tam, gdzie warunki otoczenia trzeba zapisywać razem z ciśnieniem. Napisz, gdzie chcesz mierzyć ciśnienie i jaki masz rejestrator - dobierzemy sondę i konfigurację.
