UbiBot UB-WD-N1 – wskaźnik kierunku wiatru z alarmem SMS do rejestratorów GS1

Kierunek wiatru na wykresie i alarm, gdy wieje z niewłaściwej strony

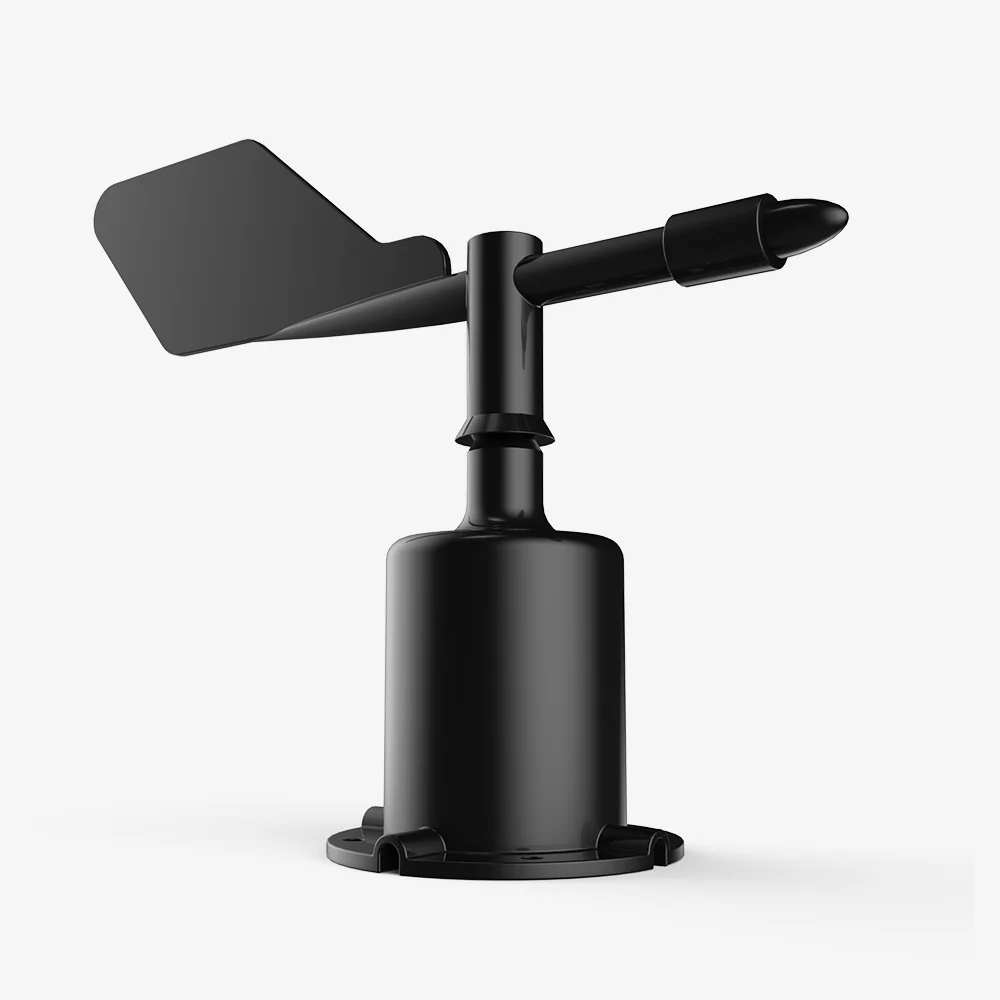

UbiBot UB-WD-N1 to elektroniczny wskaźnik kierunku wiatru, czyli wiatrowskaz z chorągiewką, który zamienia położenie chorągiewki na sygnał cyfrowy i przekazuje go przewodem 3 m do rejestratora UbiBot GS1. Mierzy kierunek w zakresie 0-359,9° z dokładnością ±1°. Rejestrator wysyła odczyty do chmury UbiBot, gdzie widzisz je na wykresie, a platforma powiadamia Cię, gdy kierunek wiatru wejdzie w ustawiony zakres - także wtedy, gdy na miejscu nikogo nie ma.

Razem z anemometrem UB-WS-N1 daje pełny obraz wiatru: skąd wieje i jak mocno. Jako autoryzowany dystrybutor UbiBot w Polsce kompletujemy stację pogodową na rejestratorze GS1, dobieramy zasilanie i konfigurujemy zestaw przed wysyłką. Napisz do nas - przygotujemy ofertę w 24 h.

Po co mierzyć kierunek wiatru

Sama prędkość wiatru nie mówi, skąd przychodzi powietrze. Kierunek decyduje o tym, gdzie trafi oprysk, pył, zapach albo dym, i z której strony budynek czy szklarnia dostaną najsilniejszy napór. Zapis kierunku w czasie pozwala:

• zaplanować oprysk i nawożenie tak, żeby środek nie znosił się na sąsiednie uprawy, drogi i zabudowania,
• decydować, które wietrzniki szklarni otworzyć, a które zamknąć przy silnym wietrze,
• ustalić przeważające kierunki wiatru w danym miejscu przed budową, montażem instalacji albo nasadzeniem osłon,
• powiązać skargi na zapachy, pylenie albo hałas z tym, skąd wiało w danej chwili,
• dostać powiadomienie, gdy wiatr skręci w kierunek, który wymaga reakcji.

Powiadomienia przychodzą w aplikacji, e-mailem, SMS-em, połączeniem głosowym albo przez WhatsApp. Powiadomienia w aplikacji i e-mail są bezpłatne, a SMS, połączenia głosowe i wiadomości WhatsApp są płatne - rozlicza się je w kredytach platformy według cenniku platformy UbiBot.

Jak działa UB-WD-N1

Chorągiewka ustawia się zgodnie z kierunkiem wiatru, a czujnik w podstawie zamienia jej położenie na kąt od 0 do 359,9°. Łożyska o niskich oporach i mała bezwładność obrotu sprawiają, że wiatrowskaz reaguje szybko - producent podaje czas odpowiedzi do 0,8 s. Obudowa jest z kompozytu poliwęglanowego, odpornego na korozję, a elektronika ma ochronę przed zakłóceniami elektromagnetycznymi.

Odczyt trafia do rejestratora cyfrowo, w standardzie Modbus RTU (adres 0xD2). W konsoli UbiBot czujnik występuje jako „Czujnik kierunku wiatru RS485”, a odczyt jako pole „RS485 Kierunek wiatru”, w stopniach. Kąt 0° oznacza północ, dlatego przy montażu strzałkę na obudowie ustawia się dokładnie na północ.

Z jakimi urządzeniami działa

Producent przewiduje wskaźnik kierunku wiatru do rejestratorów serii GS1 z gniazdem sond zewnętrznych oraz do przekaźnika UbiBot NR1. W naszej ofercie rejestratory GS1 to:

• UbiBot GS1-A1RS - WiFi, obudowa IP65,
• UbiBot GS1-AETH1RS - Ethernet i WiFi,
• UbiBot GS1-AL4G1RS - sieć komórkowa 4G i WiFi,
• UbiBot GS1-PL4G1RS - sieć komórkowa 4G z lokalizacją GPS.

Rejestrator GS1 musi pracować z zasilacza 12 V - to wymóg producenta dla tego czujnika. Rejestratory GS1 w wersji V2 mają zasilacz w zestawie, do starszych egzemplarzy dobieramy zasilacz 12 V/1 A. Gdy w miejscu montażu jest sieć Ethernet z PoE, GS1-AETH1RS zasilisz przez splitter PoE UB-PS-A1 z wyjściem 12 V. Wskaźnika kierunku wiatru nie podłączysz do rejestratorów WS1, WS1 Pro ani WS4 i do gniazdka SP1 - producent ich nie wymienia.

Montaż krok po kroku

1. Wybierz miejsce otwarte z każdej strony, z dala od ścian, drzew i dachów, które zawirowują wiatr. Producent zaleca też trzymać czujnik z dala od urządzeń dużej mocy, takich jak falowniki i silniki, bo zakłócają pomiar.
2. Przygotuj wspornik albo maszt z płaską płytą montażową. Podstawa czujnika ma średnicę 80 mm i cztery otwory 4,5 mm rozmieszczone na okręgu 68 mm.
3. Przykręć czujnik śrubami do wspornika i wypoziomuj go - od poziomu zależy dokładność pomiaru kierunku.
4. Obróć czujnik tak, żeby strzałka na obudowie wskazywała dokładnie północ. Kierunek północy wyznacz kompasem albo z mapy; błąd ustawienia przenosi się wprost na każdy odczyt.
5. Poprowadź przewód 3 m do rejestratora, mocując go do masztu, i podłącz wtyk mini-jack do gniazda sond GS1 - bezpośrednio albo przez rozgałęźnik, gdy podłączasz też inne sondy. Gdy przewód nie sięga, pomaga przedłużacz 5 m.
6. Zasil GS1 z zasilacza 12 V, poczekaj na synchronizację i sprawdź w konsoli UbiBot pole „RS485 Kierunek wiatru”. Ustaw częstotliwość odczytu i reguły alarmów.
7. Nie rozkręcaj czujnika i chroń go przed chemikaliami, olejem i długotrwałą kondensacją - to zalecenia producenta.

Stacja pogodowa na jednym rejestratorze GS1

Wskaźnik kierunku wiatru najczęściej pracuje w komplecie z innymi sondami UbiBot na jednym rejestratorze GS1:

• anemometr UB-WS-N1 - prędkość wiatru 0-30 m/s,
• deszczomierz UB-RA-N1 - opad,
• pyranometr UB-SR-N1 - promieniowanie słoneczne,
• sonda UB-ATHP-N1 - ciśnienie atmosferyczne, temperatura i wilgotność powietrza.

Sondy podłączasz przez rozgałęźnik 1 na 6 albo rozgałęźnik 1 na 2. W miejscu bez sieci energetycznej rejestrator GS1 z łącznością 4G może pracować z panelem słonecznym UB-SP-A1 - wtedy dobór zasilania dla sond 12 V ustalamy przy zamówieniu.

Parametry techniczne

Zastosowania praktyczne

• Szklarnie i tunele foliowe: kierunek i prędkość wiatru przy decyzjach o wietrznikach i ochronie konstrukcji, obok temperatury i wilgotności z tego samego rejestratora.
• Sady, pola i gospodarstwa: decyzja o oprysku na podstawie zapisu wiatru z miejsca uprawy, a nie z odległej stacji meteorologicznej.
• Ochrona środowiska: zapis kierunku wiatru przy oczyszczalniach, kompostowniach, fermach i zakładach, które muszą wyjaśniać pochodzenie zapachów i pylenia.
• Porty, nabrzeża i statki: producent wymienia te miejsca wśród typowych zastosowań.
• Stacje pogodowe przy szkołach, gminach i na terenach rekreacyjnych - kompletowane z sond UbiBot na jednym GS1.

Zanim kupisz

1. Wskaźnik mierzy tylko kierunek wiatru. Do prędkości potrzebny jest osobny anemometr UB-WS-N1 - na jednym GS1 pracują razem.
2. Rejestrator GS1 musi pracować z zasilacza 12 V, a czujnik potrzebuje GS1 z gniazdem sond zewnętrznych. Z WS1, WS1 Pro, WS4 i SP1 producent go nie wymienia.
3. To czujnik do zapisu i alarmów w chmurze, a nie certyfikowany przyrząd meteorologiczny - nie zastąpi pomiarów wymaganych przepisami.
4. Producent nie podaje stopnia ochrony obudowy. Te dane potwierdzamy przy konkretnym zamówieniu.
5. Czujnik sprowadzamy na zamówienie - termin dostawy podajemy w ofercie.

Podsumowanie

UbiBot UB-WD-N1 dodaje do rejestratora GS1 kierunek wiatru z dokładnością ±1° - na wykresie, w raportach i w alarmach. W parze z anemometrem UB-WS-N1, deszczomierzem, pyranometrem i sondą ciśnienia tworzy stację pogodową na jednym rejestratorze, z danymi dostępnymi z każdego miejsca. Napisz, gdzie chcesz mierzyć wiatr - dobierzemy komplet sond i zasilanie.
