Gann BL Compact B 3 – miernik wilgotności ścian z ekranem OLED i pomiarem seriami

Następca BL Compact B 2 - pomiar wilgotności ścian, który od razu trafia do dokumentacji

Nieniszczący pomiar wilgotności muru kończy się zwykle kartką z liczbami przepisanymi z wyświetlacza - punkt po punkcie, pomieszczenie po pomieszczeniu. Potem te same liczby trzeba jeszcze raz wpisać do arkusza albo protokołu, a każde przepisanie to okazja do pomyłki. Gann Hydromette BL Compact B 3 (Ref. 30012033) jest następcą modelu BL Compact B 2 i zmienia właśnie ten etap: zapisuje pomiary w seriach, a przez port USB przenosi je do programu producenta GANN DIALOG PRO, skąd trafiają dalej do dokumentacji.

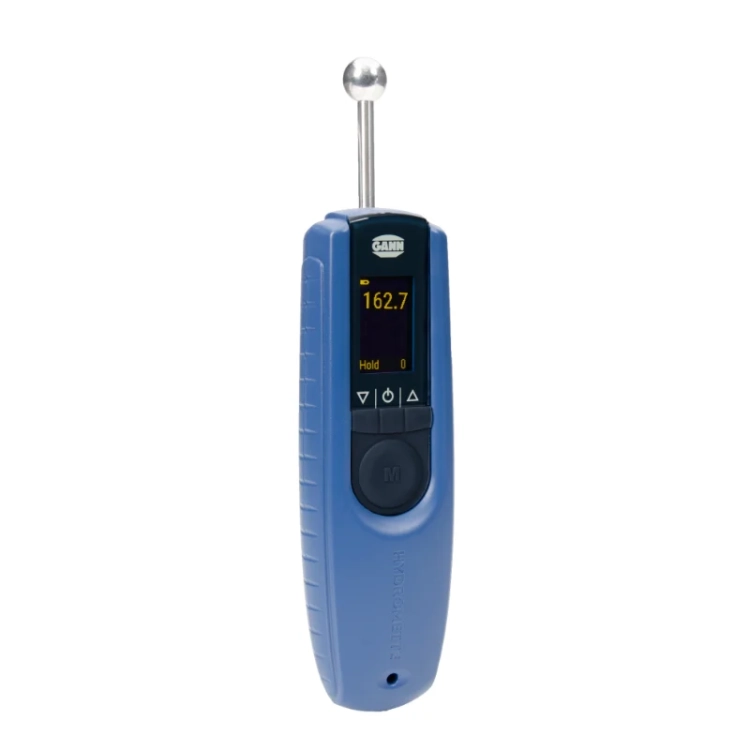

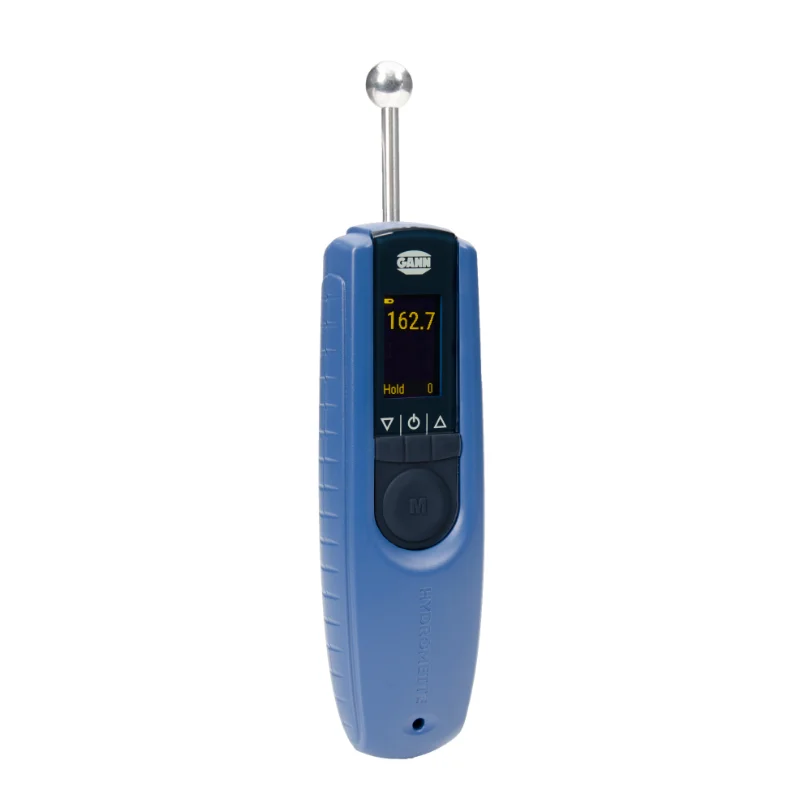

To kieszonkowy wskaźnik wilgotności budowlanej z sondą kulistą na trzpieniu. Mierzy nieniszcząco w ścianach, stropach i posadzkach z twardych, związanych materiałów, a dla siedmiu jednorodnych materiałów budowlanych - od jastrychu cementowego i anhydrytowego po beton i tynk gipsowy - podaje wynik wprost w procentach wagowych albo w procentach CM. Ma podświetlany ekran OLED, 32-bitowy procesor, wbudowany czujnik temperatury kompensujący obwód pomiarowy, alarm progowy z sygnałem dźwiękowym, funkcję średniej i pamięć na pięć serii po 50 wyników.

Jesteśmy autoryzowanym dystrybutorem Gann w Polsce. Pomagamy dobrać przyrząd do konkretnego zadania pomiarowego, a jeżeli potrzebujesz wyceny - napisz do nas, przygotujemy ofertę w 24 h.

Zapis nazwy bywa różny: producent pisze BL Compact B 3, w zamówieniach spotyka się też Compact B3, BL Compact B3 albo Hydromette BL Compact B3. To za każdym razem ten sam miernik, Ref. 30012033 - przy zamówieniu decyduje numer referencyjny.

Dlaczego ręczne przepisywanie wyników kosztuje więcej niż sam pomiar

Przy ekspertyzie zawilgocenia albo kontroli wysychania przegród sam pomiar trwa kilka sekund na punkt. Czas i pieniądze zjada to, co dzieje się później:

• Przepisywanie z wyświetlacza na kartkę i z kartki do komputera. Przy kilkudziesięciu punktach na obiekt to praca przy biurku, za którą klient nie płaci osobno, a która blokuje następne zlecenie.
• Pomyłka w jednej liczbie. Zamieniona cyfra albo wynik przypisany do złej ściany w protokole oznacza spór z wykonawcą albo inwestorem i ponowny wyjazd na obiekt.
• Brak ciągłości między wizytami. Kontrola wysychania ma sens tylko wtedy, gdy wyniki z kolejnych dni da się zestawić punkt w punkt - a notatki z różnych dni rzadko na to pozwalają.

Producent opisuje zmianę wprost: praca, która wcześniej zajmowała godziny ręcznego przepisywania, dzięki przesyłowi przez USB zamyka się w minutach, bez ręcznych wpisów i bez przepisanych wartości.

Jak mierzy BL Compact B 3

Przyrząd mierzy metodą pojemnościową: określa stałą dielektryczną materiału w polu elektrycznym wysokiej częstotliwości. Pole tworzy się między kulą na końcu trzpienia a badanym materiałem. Woda ma stałą dielektryczną znacznie wyższą niż materiały budowlane, więc to ona decyduje o wyniku. Kulę przykłada się do powierzchni ściany, posadzki albo stropu i odczytuje wynik - bez wiercenia otworów i bez rozkuwania tynku.

Pole pomiarowe sięga tak głęboko jak w aktywnej elektrodzie kulistej B 50, dla której producent podaje do 120 mm, zależnie od gęstości materiału. Dokładnej głębokości producent nie podaje, bo zależy ona od gęstości, bieżącej wilgotności, chropowatości powierzchni, porowatości i rozkładu wilgoci w materiale.

W trybie skanowania wynik jest podawany w działkach (digits) w zakresie od 0 do 200. To wartość bezwymiarowa, a nie procent wilgotności - służy do porównywania punktów na tym samym materiale albo tej samej przegrodzie. Według producenta jest porównywalna z odczytem miernika Hydromette UNI 2 z elektrodą B 50, przy czym B 50 osiąga w praktyce najwyżej około 160 działek, a BL Compact B 3 pokazuje także wartości powyżej tej granicy. Wyników z miernikami o skali 0-100 działek, takimi jak Compact B evo-100, nie porównuje się ani nie przelicza - producent zaznacza, że przy innej głębokości pomiaru nie ma między nimi współczynnika przeliczeniowego.

32-bitowy mikrokontroler z ulepszonym przetwarzaniem analogowo-cyfrowym i filtrowaniem zakłóceń daje według producenta stabilniejszy wynik, który pojawia się w czasie krótszym niż 2 sekundy. Wbudowany czujnik temperatury kompensuje obwód pomiarowy, więc przy przejściu z nieogrzewanej piwnicy do ogrzewanego pomieszczenia albo z samochodu na budowę zimą dokładność odczytu pozostaje na tym samym poziomie, a pomiary są powtarzalne.

Siedem materiałów - wynik w procentach wagowych albo w CM-%

Po wybraniu materiału w menu przyrząd przelicza odczyt według zapisanej w nim charakterystyki i pokazuje go w procentach wagowych w odniesieniu do suchej masy albo w procentach CM - w jednostce metody karbidowej, w której zapisuje się wymagania przy odbiorze jastrychów. Każdy materiał ma w menu dwie pozycje, osobno dla każdej jednostki:

Charakterystyki dotyczą materiałów jednorodnych. Mur mieszany, tynk na murze albo przegrodę z kilku warstw mierzy się w trybie skanowania i porównuje odczyty między sobą. Wynik w procentach jest wiarygodny przy normalnym tempie wysychania - gdy materiał schnie zbyt szybko, na przykład pod nagrzewnicą, przy osuszaczu albo na ogrzewaniu podłogowym, powierzchnia jest suchsza niż wnętrze i odczyt wychodzi zaniżony.

Producent podkreśla, że przyrząd pojemnościowy jest wskaźnikiem wilgotności, a nie przyrządem rozstrzygającym: do ekspertyzy wynik potwierdza się drugą metodą - oporową albo karbidową CM. Według producenta BL Compact B 3 jest za to idealnym przyrządem wstępnym przed pomiarem CM i pomiarem oporowym - szybko wskazuje, gdzie pobrać próbkę albo wbić elektrody.

Funkcje: pomiar podstawowy, średnia, serie i alarm progowy

• Pomiar podstawowy. Przycisk pomiaru trzyma się co najmniej 2 sekundy. Po jego puszczeniu wynik zostaje na ekranie z oznaczeniem „Hold” i trafia do pamięci dziesięciu ostatnich pomiarów - dwa razy większej niż w BL Compact B 2. Najnowszy wynik ma w pamięci numer 1.
• Średnia z kilku pomiarów. Do pięciu pomiarów, z których przyrząd na bieżąco liczy wartość średnią. Wyniki tej funkcji nie są zapisywane - służy do szybkiego przeglądu i do wyznaczenia wartości odniesienia przy pomiarze porównawczym.
• Pomiar seriami. Pięć serii po 50 pomiarów w pamięci. Jedna seria obejmuje jeden materiał, więc przy zmianie materiału zaczyna się nową serię. Wyniki można przejrzeć na ekranie, usunąć ostatni albo całą serię i przenieść serie do programu GANN DIALOG PRO.
• Alarm progowy. Dla każdego materiału ustawia się osobny próg, w krokach co 0,1 (w trybie skanowania od 0 do 200). Po jego przekroczeniu przyrząd daje sygnał dźwiękowy i pokazuje komunikat na ekranie - przy skanowaniu dużej ściany nie trzeba patrzeć na wyświetlacz w każdym punkcie.

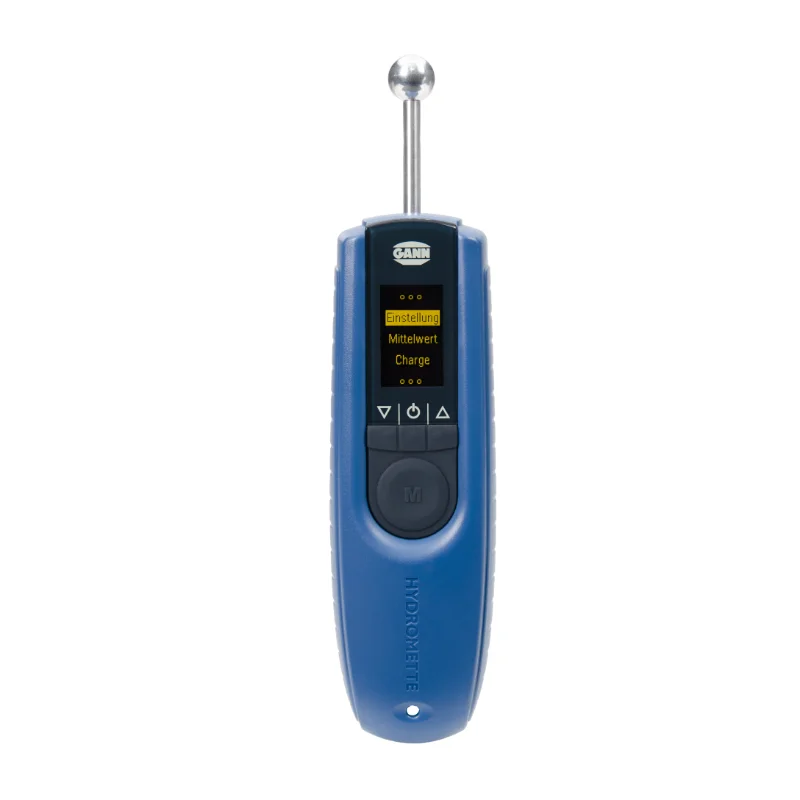

• Ekran i menu. Ekran OLED 1,54 cala z trzema poziomami jasności jest czytelny także w słabym świetle, choć jaśniejsze ustawienie skraca czas pracy baterii. Menu jest po niemiecku, angielsku, francusku, włosku i hiszpańsku - bez wersji polskiej.
• Wyłączanie. Po około 90 sekundach bez naciśnięcia przycisku przyrząd wyłącza się sam, a po ponownym włączeniu wraca do ostatnich wartości i ostatnio używanego menu.

Pomiar krok po kroku - od punktu odniesienia do protokołu

Producent opisuje w instrukcji, jak trzymać przyrząd i jak zbudować pomiar porównawczy. Razem z pomiarem seriami daje to taki obchód obiektu:

1. Przygotuj przyrząd. Sprawdź symbol baterii - przy bardzo niskim napięciu ekran ciemnieje, a wyniki mogą być zafałszowane, więc baterię 9 V wymień przed wyjściem na obiekt. Wybierz w menu materiał albo tryb skanowania.
2. Trzymaj miernik za dolną połowę obudowy. Przednia część z ekranem i kulą musi zostać wolna - dłoń w pobliżu kuli wchodzi w pole pomiarowe i zmienia wynik.
3. Wyznacz punkt odniesienia. Na tej samej przegrodzie znajdź miejsce na pewno suche, zmierz do pięciu punktów w kwadracie o boku około 20 cm i odczytaj średnią z funkcji średniej. Zamiast tego można użyć suchej próbki materiału o wymiarach co najmniej 20 × 20 × 5 cm, położonej na podłożu nieprzewodzącym, na przykład na styropianie.
4. Zaplanuj serie. Jedna seria to na przykład jedno pomieszczenie, jedna ściana albo jeden etap kontroli wysychania - do 50 punktów, do pięciu serii w pamięci, w każdej serii jeden materiał.

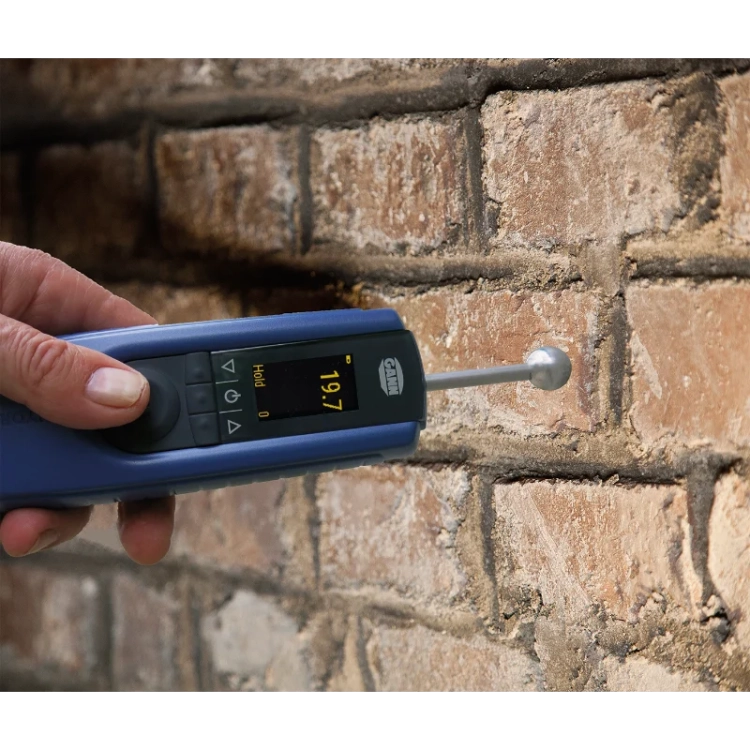

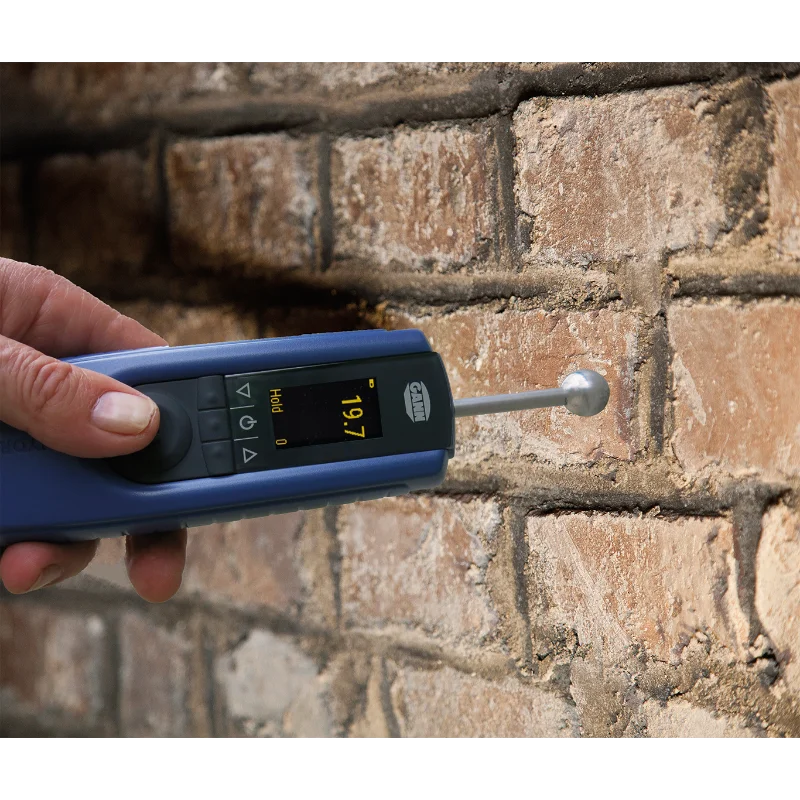

5. Mierz w kolejnych punktach. Kula ma przylegać mocno do powierzchni, a przyrząd stać możliwie prostopadle do niej. Przycisk pomiaru trzymaj dłużej niż 2 sekundy. Zachowuj odstęp 8-10 cm od narożników, krawędzi i załamań i nie mierz w wywierconych otworach ani bruzdach - takie odczyty są zawsze błędne.
6. Uwzględnij metal i kondensację. Zbrojenie, przewody, rury i listwy tynkarskie pod powierzchnią podnoszą odczyt, tym bardziej, im cieńsza warstwa nad nimi. Rosa na powierzchni też go podnosi - odczyty powyżej 130 działek mogą oznaczać, że na ścianie zaczyna się kondensacja, więc warto wtedy zmierzyć klimat pomieszczenia i policzyć punkt rosy.
7. Zmieniaj serię razem z pomieszczeniem, przegrodą albo materiałem. Dzięki temu wyniki z różnych miejsc nie mieszają się w jednym ciągu.
8. Przenieś serie do komputera. Zainstaluj GANN DIALOG PRO razem ze sterownikami, podłącz wyłączony przyrząd przewodem USB i przenieś serie. W trybie USB przyrząd nie mierzy, a połączenia nie wolno przerywać w trakcie wymiany danych.
9. Opracuj wyniki i wróć w te same punkty. Wyniki trafiają do arkusza, systemu ERP albo dokumentacji jakości bez przepisywania liczb z wyświetlacza. Przy kolejnej wizycie powtórz te same serie w tych samych punktach - zestawienie pokazuje, czy przegroda schnie, czy proces stanął.

Jak czytać odczyt w działkach

Odczyt w trybie skanowania zależy od gęstości materiału - im gęstszy materiał, tym wyższa wartość przy tej samej wilgotności. Producent podaje orientacyjne przedziały dla czterech klas gęstości. Kolejne przedziały odpowiadają stanom od bardzo suchego (wilgotność względna w równowadze około 30-50 %) przez normalnie suchy (50-70 %), półsuchy (70-80 %), wilgotny (80-90 %) i bardzo wilgotny (90-95 %) do mokrego (95-100 %):

• do 600 kg/m³: bardzo suchy 10-20, normalnie suchy 20-40, półsuchy 40-60, wilgotny 60-90, bardzo wilgotny 90-110, mokry powyżej 110 działek;
• 600-1200 kg/m³: bardzo suchy 20-30, normalnie suchy 30-50, półsuchy 50-70, wilgotny 70-100, bardzo wilgotny 100-120, mokry powyżej 120 działek;
• 1200-1800 kg/m³: bardzo suchy 20-40, normalnie suchy 40-60, półsuchy 60-80, wilgotny 80-110, bardzo wilgotny 110-130, mokry powyżej 130 działek;
• powyżej 1800 kg/m³: bardzo suchy 30-50, normalnie suchy 50-70, półsuchy 70-90, wilgotny 90-120, bardzo wilgotny 120-140, mokry powyżej 140 działek.

Dla orientacji: w pomieszczeniach mieszkalnych sucha ściana daje zwykle 20-40 działek, a wilgotna 80-140; w piwnicach starych budynków odpowiednio 40-60 i 100-150 działek. To wartości orientacyjne z literatury fachowej, a nie normy - o ocenie decyduje porównanie z punktem odniesienia na tej samej przegrodzie. Więcej o tym, ile wilgoci w murze to za dużo i dlaczego pomiar przyłożeniowy nie zastępuje protokołu, piszemy w poradniku Jak sprawdzić wilgotność ścian.

Co nowego wobec BL Compact B 2

Głębokość pomiaru obu modeli jest według producenta taka sama i odpowiada elektrodzie kulistej B 50. Jeżeli masz już BL Compact B 2 i wyniki zapisujesz ręcznie bez kłopotu, wymiana nie jest konieczna. Jeżeli wyniki mają trafiać do dokumentacji w dużych ilościach albo kontrolujesz wysychanie w tych samych punktach przez wiele dni - BL Compact B 3 oszczędza tę pracę.

BL Compact B 3, Compact B evo-100 czy UNI 2 z elektrodą B 50

W ofercie Gann są trzy drogi do nieniszczącego pomiaru wilgotności muru. Różnią się nie tyle samym pomiarem, ile tym, co dzieje się z wynikiem i ile innych zadań ma obsłużyć jeden przyrząd.

Zdanie rozstrzygające: jeżeli wystarczy wskazać, gdzie jest mokro, i porównać punkty między sobą, wystarczy tańszy Compact B evo-100. Jeżeli wyniki mają trafić do dokumentacji w seriach albo potrzebujesz odczytu w CM-% dla jastrychu czy betonu, wybierz BL Compact B 3. A jeżeli ten sam przyrząd ma obsługiwać także inne elektrody i zadania, właściwym kierunkiem jest UNI 2 z elektrodą B 50.

Co obejmuje cena i co warto dokupić

W zakresie dostawy jest miernik z założoną baterią alkaliczną 9 V i plastikowe pudełko transportowe Gann (Ref. 31015090). Przewodu USB nie ma w komplecie - do połączenia z komputerem producent przewiduje przewód MK 26 (Ref. 31016920) o długości 1,80 m. Program GANN DIALOG PRO producent udostępnia bezpłatnie do pobrania. Działa w systemach Windows 7, 8, 10 i 11 i potrzebuje 2 GB miejsca na dysku, 4 GB pamięci RAM, portu USB, ekranu o rozdzielczości co najmniej 1280 × 800 oraz połączenia z internetem do pobrania i aktualizacji.

Bateria zamienna to bateria 9 V typu 6LR61 albo 6F22. Port USB jej nie ładuje - przyrząd nie ma układu ładowania, a zasilanie z USB wystarcza tylko do wymiany danych.

Pudełko 31015090 jest według producenta uniwersalne dla wszystkich mierników BL Compact i można je kupić osobno, na przykład jako zapasowe. BL Compact B 3 mieści się też w walizce Combo I, ale nie mieści się w pudełku plastikowym II na dwa mierniki. Producent zaleca przechowywanie przyrządu wyłącznie w opakowaniu od producenta - pianki z innych opakowań mogą wydzielać substancje, które uszkadzają czujniki i fałszują pomiar.

Zestaw BL Compact COMBO SET 1 z modelem B 3

Producent zestawia trzy mierniki serii BL Compact w jednym komplecie. W zestawie COMBO SET 1 (Ref. 30022000) BL Compact B 3 zastępuje teraz BL Compact B 2, a obok niego są BL Compact do pomiaru rezystancyjnego i BL Compact TF-IR 2 do pomiaru klimatu z pirometrem - wszystkie w walizce Combo I. To układ pod ekspertyzę zawilgocenia: jeden przyrząd wskazuje wilgotne miejsce, drugi podaje wilgotność drewna, a trzeci mówi, czy powietrze w pomieszczeniu w ogóle pozwoli przegrodzie wyschnąć.

Zestaw nie ma osobnej karty w naszym sklepie - kompletujemy go na zamówienie. Napisz do nas, a przygotujemy ofertę w 24 h.

Świadectwo badania fabrycznego Gann

Do BL Compact B 3 można zamówić świadectwo badania fabrycznego Gann (GAN-CAL-90000012), wystawiane przez producenta na dane Omnic - wybierasz je jako opcję przy zamówieniu miernika. Dokument potwierdza sprawdzenie konkretnego egzemplarza u producenta i przydaje się wszędzie tam, gdzie wynik pomiaru trafia do ekspertyzy albo protokołu. Niezależnie od tego producent zaleca, by co 2-3 lata, zależnie od intensywności użytkowania, oddać przyrząd do sprawdzenia u niego.

Dane techniczne

Gdzie BL Compact B 3 sprawdza się najlepiej

• Ekspertyza po zalaniu. Każde pomieszczenie jako osobna seria, a po powrocie gotowe zestawienie zamiast kartki z liczbami - zasięg wody da się udokumentować bez wiercenia w cudzym mieszkaniu.
• Kontrola wysychania przegród i osuszania. Te same serie w tych samych punktach co kilka dni pokazują, czy proces postępuje, i pozwalają wybrać moment na pomiar rozstrzygający.
• Kontrola jastrychu przed pomiarem CM. Odczyt w CM-% dla jastrychu cementowego i anhydrytowego pokazuje, gdzie posadzka jest najbardziej wilgotna - tam pobiera się próbkę do pomiaru karbidowego.
• Wycena osuszania. Granica zawilgocenia zapisana w seriach rozstrzyga, ile metrów kwadratowych wchodzi do zakresu prac - i zostaje w dokumentacji zlecenia.
• Odbiory i inspekcje budowlane. Wyniki trafiają do dokumentacji jakości wprost z przyrządu, bez przepisywania, co ułatwia obronę protokołu w razie sporu.
• Zarządzanie nieruchomościami. Szybka weryfikacja zgłoszenia o wilgotnej ścianie, z zapisem, który można porównać przy następnej kontroli.
• Praca zimą i w zmiennych warunkach. Kompensacja temperatury utrzymuje dokładność odczytu przy przejściu między pomieszczeniami o różnej temperaturze.

Granice zastosowania

• Pomiar nieniszczący jest pomiarem wstępnym, nie rozstrzygającym. Producent zaznacza, że do ekspertyzy sam wynik pojemnościowy nie wystarcza i trzeba go potwierdzić drugą metodą. Przy odbiorze jastrychu pod okładzinę wiążąca pozostaje metoda karbidowa CM - służą do tego zestawy Hydromat CM-B Standard, CM-B Pro i CM-P Pro.
• Głębokość pomiaru - do 120 mm - nie jest stałą liczbą: zależy od gęstości materiału. Dlatego wyniki w działkach zestawia się tylko na tym samym materiale albo tej samej przegrodzie.
• Charakterystyki w % wagowych i CM-% dotyczą siedmiu jednorodnych materiałów. Mur mieszany, tynk na murze i warstwy różnych materiałów mierzy się tylko porównawczo. Wyroby ceramiczne, jak cegła, mają różne domieszki i czas wypalania, więc według producenta nie da się ich mierzyć z typową dokładnością - porównanie w obrębie jednej ściany ma jednak sens.
• Metal pod powierzchnią podnosi odczyt, a przy narożnikach i krawędziach trzeba zachować 8-10 cm odstępu. Przy niskiej wilgotności powietrza ładunki elektrostatyczne potrafią rozchwiać wynik - pomaga stanie nieruchomo w czasie pomiaru i uziemienie, na przykład dotknięcie rury wodnej albo grzejnika.
• Przyrząd pracuje w temperaturze od 0 do +50 °C i nie nadaje się do atmosfery agresywnej ani zawierającej rozpuszczalniki. Pole wysokiej częstotliwości wokół kuli wymaga odstępu co najmniej 30 cm od rozruszników serca i innych urządzeń medycznych.
• Menu nie ma polskiej wersji językowej - do wyboru są angielski, niemiecki, francuski, włoski i hiszpański.
• Przyrząd nie mierzy wilgotności drewna - do tego służy BL Compact.
• Przyrząd nie mierzy klimatu pomieszczenia, więc sam nie odpowie, czy przegroda ma szansę wyschnąć - do tego służy BL Compact TF 3 albo BL Compact TF-IR 2.
• Do pomiaru wilgotności powietrza w otworze wiertniczym służy inny przyrząd - BL Compact RH-T 165.

Zanim kupisz

• BL Compact B 2 - poprzednik, którego producent zastąpił modelem B 3. Ta sama głębokość pomiaru, ale bez pomiaru seriami, z pamięcią pięciu wyników i portem USB wyłącznie do aktualizacji oprogramowania sprzętowego.
• Compact B evo-100 - tańszy, gdy wystarczy sama lokalizacja zawilgocenia w skali od 0 do 100 działek, bez pamięci i przesyłu wyników.

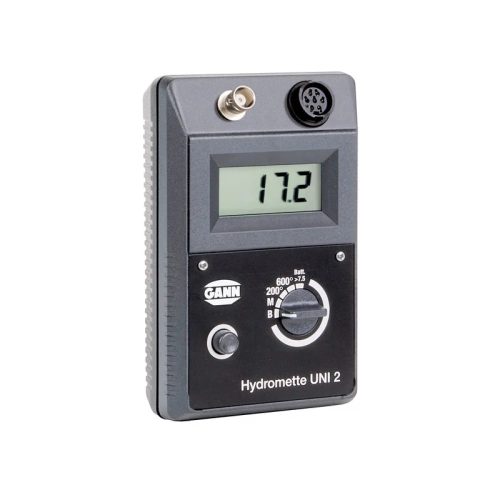

• Hydromette UNI 2 z elektrodą B 50 - gdy jeden miernik ma obsługiwać także inne elektrody i zadania; skala B 50 kończy się w praktyce na około 160 działkach.
• BL E 2 - gdy obok wilgotności budowlanej mierzysz też drewno i temperaturę jednym przyrządem.
• Zestawy karbidowe Hydromat CM - gdy potrzebny jest wynik rozstrzygający do protokołu odbioru jastrychu.

Podsumowanie i rekomendacja

Gann Hydromette BL Compact B 3 to kieszonkowy miernik dla kogoś, kto mierzy wilgotność ścian i posadzek nieniszcząco i musi te wyniki potem udokumentować. Siedem materiałów z odczytem w % wagowych i CM-%, alarm progowy, pomiar seriami, przesył przez USB do GANN DIALOG PRO i kompensacja temperatury sprawiają, że przyrząd skraca nie sam pomiar, tylko pracę po nim - a w ekspertyzach i kontroli wysychania to ona kosztuje najwięcej.

Jeżeli wystarczy ci sama lokalizacja zawilgocenia, wystarczy tańszy Compact B evo-100. Jeżeli potrzebujesz wyniku rozstrzygającego do protokołu odbioru, żaden pomiar przyłożeniowy go nie zastąpi - służą do tego zestawy karbidowe Hydromat CM.
