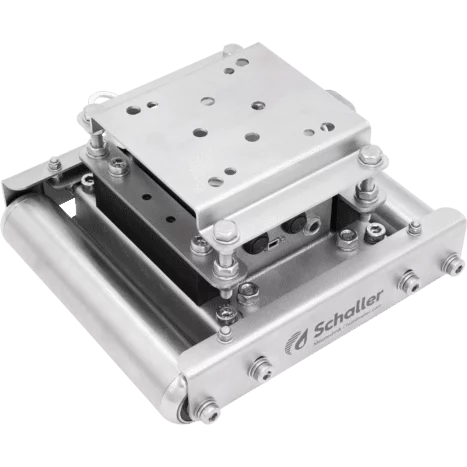

Schaller MF-P-HTD – czujnik online wilgotności wstęgi papieru i tektury falistej

Wilgotność wstęgi papieru mierzona w linii bez pobierania próbek

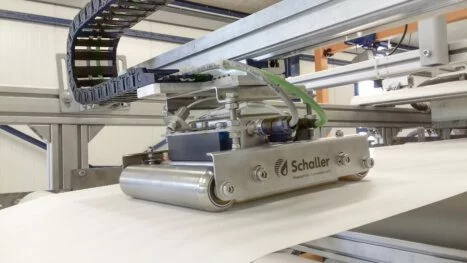

MF-P-HTD to przemysłowy czujnik do ciągłego pomiaru zawartości wody w papierze i tekturze bezpośrednio na linii produkcyjnej. Mierzy materiał nieruchomy i przesuwający się pod czujnikiem, a wynik nie zależy od prędkości wstęgi. Producent przewiduje montaż także na trawersie, dzięki czemu jeden czujnik zdejmuje profil wilgotności na całej szerokości wstęgi zamiast pojedynczego punktu. Jesteśmy autoryzowanym dystrybutorem Schaller w Polsce i dobieramy komplet do konkretnej maszyny.

Co kosztuje brak pomiaru w linii

Papier zbyt mokry idzie do dalszej obróbki z ryzykiem falowania i odklejania powłok. Papier przesuszony to strata masy, która została opłacona jako surowiec, a sprzedaje się jako brakująca woda w gramaturze. Jedno i drugie widać dopiero przy kontroli wyrobu gotowego, czyli po zużyciu całej roli. Pomiar w linii przenosi decyzję o korekcie suszenia z końca zmiany na bieżącą minutę, a zapis wyników daje dokumentację jakości dla każdej roli.

Jak MF-P-HTD mierzy wilgotność

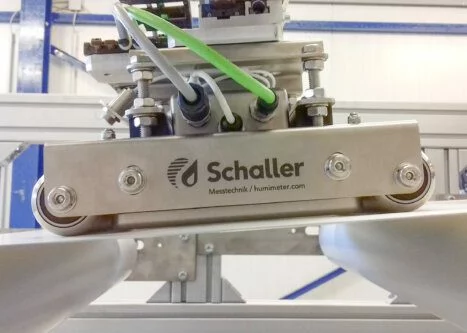

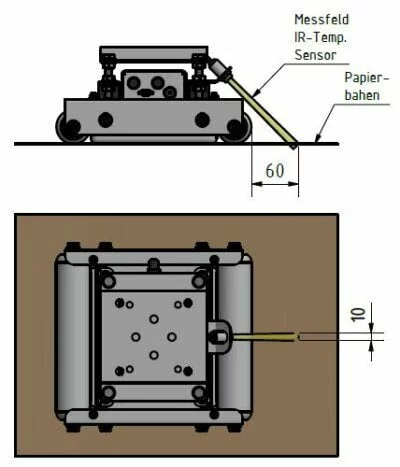

Zawartość wody czujnik wyznacza pojemnościowo, polem wysokiej częstotliwości wnikającym w materiał pod płytką pomiarową. Równolegle wbudowany czujnik podczerwieni mierzy temperaturę materiału i kompensuje jej wpływ na wynik, bo ten sam papier o innej temperaturze daje inny sygnał. Rolki prowadzące ze stali nierdzewnej utrzymują stały odstęp wstęgi od płytki, co jest warunkiem powtarzalności odczytu.

Sygnał czujnika zależy od rodzaju materiału i gramatury. Przeliczenie go na zawartość wody i wyświetlenie wyniku wymaga interfejsu cyfrowego Modbus TCP oraz osobnego oprogramowania na komputerze - tak stanowi instrukcja obsługi w rozdziale danych technicznych. Sam czujnik bez interfejsu nie jest kompletnym stanowiskiem pomiarowym.

Regulacja czujnika krok po kroku

Producent wymaga regulacji (adjust) co dwa tygodnie - to ona odpowiada za długoterminową stabilność pomiaru. Warunek wstępny: czujnik ma temperaturę od 20,0 do 26,0 °C i jest włączony od co najmniej 30 minut.

1. Usuń papier lub tekturę spod powierzchni pomiarowej i upewnij się, że nic pod nią nie zostało.

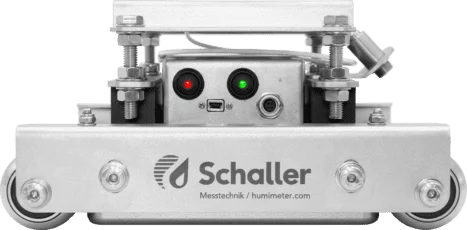

2. Wciśnij i przytrzymaj przycisk z czerwoną diodą, aż dioda zacznie świecić światłem ciągłym.
3. Puść przycisk - w tym momencie zaczyna się regulacja, a czerwona dioda miga co sekundę.
4. Regulacja jest zakończona, gdy dioda gaśnie na chwilę, a potem wraca do migania co pięć sekund.

Restart czujnika to pojedyncze naciśnięcie przycisku z zieloną diodą.

Warunki montażu, które trzeba sprawdzić przed zamówieniem

• Czujnik montuje się zawsze nad wstęgą, płytką pomiarową do materiału.
• Pod czujnikiem musi zostać 300 mm wolnej przestrzeni - żaden element maszyny ani prowadnica nie może tam wejść.
• Wstęga ma opierać się na rolkach prowadzących czujnika przez cały czas pracy.
• Miejsce montażu dobiera się tak, aby na czujniku nie skraplała się woda. Uwaga przy chłodnej hali i gorącym papierze - to najczęstsza przyczyna błędnych odczytów.
• Z dala od źródeł silnego promieniowania elektromagnetycznego i od udarów mechanicznych.
• Wyrównanie potencjałów (ekran GND) musi być podłączone, a przekrój żyły nie może być mniejszy niż 0,25 mm² - bez tego zakłócenia przechodzą na sygnał pomiarowy.
• Biała powierzchnia pomiarowa to cienka płytka ceramiczna. Zabezpieczenie transportowe zdejmuje się możliwie najpóźniej, a czujnik podczerwieni czyści wyłącznie suchym sprężonym powietrzem - chusteczka rysuje optykę.

Interfejs i oprogramowanie - co domawia się do czujnika

Interfejs jest pozycją zamawianą osobno i trzeba wybrać jeden z dwóch:

• Interfejs cyfrowy Modbus TCP (14436) z zasilaniem Power over Ethernet - wybór do integracji ze sterownikiem PLC i systemem SCADA oraz warunek pracy oprogramowania HumiSenseWare.
• Wyjście analogowe 4-20 mA (14438) z zasilaniem 12-28 VDC - prostsza droga, gdy sygnał ma trafić wprost na wejście analogowe istniejącej automatyki.

Oprogramowanie HumiSenseWare dla MF-P-HTD wyświetla wartości pomiarowe, przelicza wilgotność, prowadzi kalibrację typów materiału i zarządza danymi pomiarowymi. Licencja standard wymaga interfejsu 14436. Do rozbudowy są opcje: rozszerzenie o funkcje serii LF-TD, interfejs Modbus, interfejs TCP/IP ASCII, integracja interfejsu klienta wyceniana indywidualnie oraz pakiet obejmujący trzy dodatkowe czujniki.

Krzywą charakterystyczną dla konkretnego papieru tworzy laboratorium producenta na próbkach dostarczonych przez klienta - pięć arkuszy A4 na każdy rodzaj. Jedno zlecenie obejmuje jedną gramaturę; jest też wariant obejmujący do trzech gramatur tego samego produktu. Wilgotność odniesienia dla papieru i tektury laboratorium oznacza według normy EN ISO 287.

Parametry techniczne

Zastosowania praktyczne

• Papiernie - kontrola profilu wilgotności za sekcją suszącą i przed nawijaniem roli.
• Tekturnice - pomiar na wstędze w zakładzie tektury falistej, gdzie wilgotność decyduje o sklejeniu warstw.
• Przetwórstwo papieru i drukarnie - kontrola wejściowa materiału podawanego z roli.
• Produkcja płyt i arkuszy celulozowych, o ile gramatura mieści się w zakresie 80 do 500 g/m².
• Sterowanie procesem - sygnał z czujnika wykorzystywany do regulacji nawilżania lub suszenia.

Zanim kupisz - czy to na pewno MF-P-HTD

MF-P-HTD jest czujnikiem stacjonarnym do zabudowy w maszynie. Jeżeli zależy Ci na pomiarze ręcznym, sprawdź inne rozwiązania z naszej oferty:

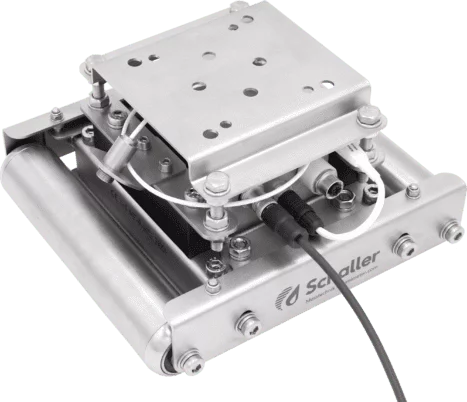

• Gramatura powyżej 500 g/m², karton, tektura lita, arkusze celulozy albo płyty kompozytowe - to zakres czujnika MF-S-HTD, który obsługuje 300 do 2000 g/m². Producent zastrzega przy nim, że nie nadaje się do tektury falistej, więc obu czujników nie da się stosować zamiennie.
• Pomiar ręczny w stosie arkuszy - humimeter PMP.
• Pomiar na roli, także w ruchu, z głębokością wnikania 50 mm - humimeter PM5.
• Bele makulatury - humimeter RP6.

Szczegółowe porównanie z systemem konkurencyjnym opisaliśmy we wpisie Porównanie MoistTech IR-3000C vs Schaller MF-P-HTD i MF-S-HTD.

Podsumowanie

MF-P-HTD zamienia wyrywkową kontrolę wilgotności papieru na pomiar prowadzony bez przerwy, niezależny od prędkości wstęgi i skompensowany temperaturowo. Kupując go, planuj od razu interfejs, oprogramowanie i krzywą charakterystyczną dla swojego papieru - dopiero ten komplet daje odczyt zawartości wody. Jako autoryzowany dystrybutor Schaller w Polsce dobierzemy konfigurację do Twojej maszyny i pomożemy przy uruchomieniu. Napisz do nas – przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta + EN ISO 287.
