Schaller humimeter RP6 – wilgotnościomierz do bel makulatury z pomiarem do 500 mm

Pomiar wilgotności beli makulatury bez rozcinania i pobierania próbek

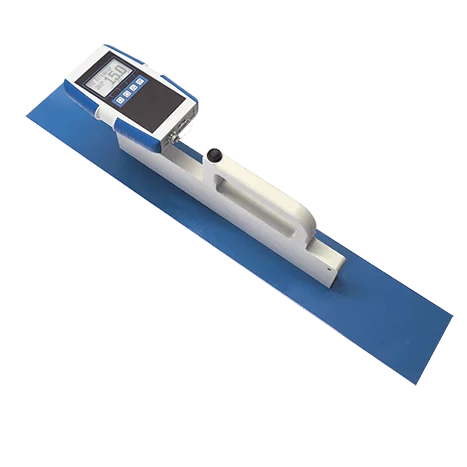

Schaller humimeter RP6 to ręczny wilgotnościomierz do makulatury sprasowanej w bele. Miernik przykłada się płytą pomiarową do ściany beli i po chwili odczytuje bezwzględną zawartość wody w makulaturze, razem z temperaturą materiału. Pomiar sięga na głębokość 500 mm, więc obejmuje wnętrze beli, a nie tylko jej powierzchnię. Nie trzeba rozcinać beli, wyciągać z niej próbek ani czekać na wynik z suszarki, a kilka pomiarów wokół beli pozwala znaleźć zawilgocone gniazda, których nie widać z zewnątrz.

Wynik jest zawartością wody w odniesieniu do całkowitej masy materiału, tak jak w metodzie suszarkowej według EN ISO 287. Krzywe kalibracyjne dobiera się do gęstości beli: dziewięć krzywych obejmuje gęstości od 250 do 650 kg/m³, od luźno prasowanej tektury falistej po ścinki białego papieru w belach o dużym zgęszczeniu. Do gniazda sond zewnętrznych można podłączyć sondę wbijaną albo sondę wilgotności i temperatury powietrza.

Ile kosztuje woda w makulaturze

Makulaturę kupuje się i sprzedaje na wagę, więc każdy procent wody w beli to procent ceny zapłacony za wodę. Do tego wilgotne gniazda wewnątrz beli w czasie składowania sprzyjają rozwojowi pleśni i rozkładowi włókna, a papiernia, która przerabia taki surowiec, musi uwzględnić tę wodę w bilansie masy. Pomiar przy przyjęciu dostawy kosztuje kilka sekund na belę, a daje liczbę, na której można oprzeć rozliczenie z dostawcą.

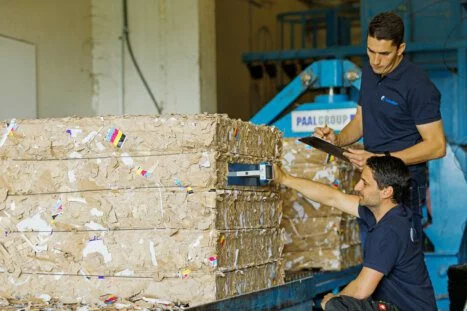

• W punkcie skupu i sortowni pomiar przy przyjęciu pokazuje, które bele trzeba rozliczyć z potrąceniem za wodę albo odłożyć do wysuszenia.
• W papierni przerabiającej makulaturę pomiar przy przyjęciu surowca daje rzeczywistą masę suchego włókna w dostawie.
• Przy reklamacji wyniki zapisane w pamięci miernika razem z nazwą dostawcy dokumentują stan towaru w chwili przyjęcia.
• W magazynie bel kontrola co jakiś czas pokazuje, czy bele nie chłoną wilgoci z otoczenia.

Jak mierzy humimeter RP6

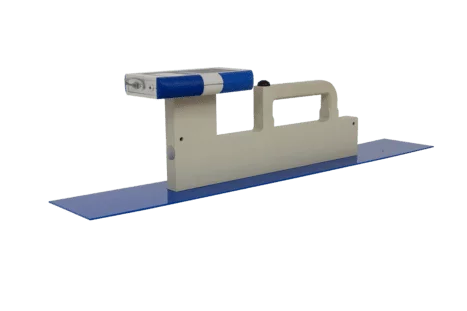

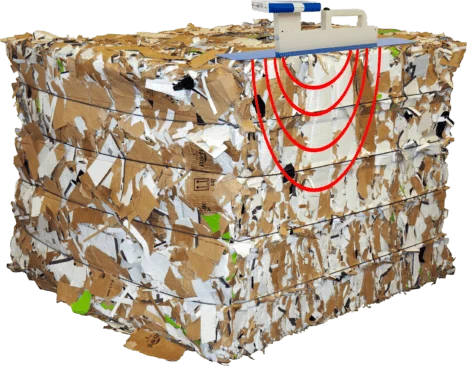

Na spodzie miernika jest płyta pomiarowa. Dociśnięta równo do beli z siłą około 4 kg mierzy zawartość wody na głębokości 500 mm, dlatego pod czujnikiem musi być co najmniej 50 cm materiału. Płyta musi przylegać do beli całą powierzchnią, więc miejsce pomiaru wybiera się na możliwie płaskiej ścianie beli. Drut wiązałkowy i inne materiały przewodzące w zasięgu pomiaru zakłócają wynik, dlatego płytę przykłada się z dala od drutu.

Miernik automatycznie kompensuje temperaturę, ale sam musi mieć prawie taką samą temperaturę jak mierzona makulatura - przyniesiony z zimnego samochodu albo z ogrzewanego biura trzeba zostawić przy belach, aż wyrówna temperaturę. Temperatura materiału przy pomiarze ma mieścić się w zakresie od 0 do 50 °C. Producent wskazuje, że miernik nadaje się też do sprasowanych stosów, rolek i masy papierniczej - zawsze przy warunku co najmniej 50 cm materiału pod czujnikiem.

Zawartość wody czy wilgotność względna - dwie różne miary

W papiernictwie wilgotność podaje się na dwa sposoby: jako zawartość wody w procentach masy materiału (%mc), tak jak w metodzie suszarkowej według EN ISO 287, albo jako wilgotność względną powietrza w równowadze z materiałem (%RH). To dwie różne miary i firmy papiernicze stosują je rozłącznie. Humimeter RP6 z płytą pomiarową pokazuje zawartość wody. Wilgotność względną mierzy dopiero z dodatkową sondą LF_TB 120 - opisujemy ją niżej, w sekcji o sondach zewnętrznych. Wilgotność względną papieru w stosach mierzą higrometry mieczowe humimeter RH5 i humimeter RH6.

Dobór krzywej kalibracyjnej - liczy się gęstość beli

Makulatura różni się składem, dodatkami z produkcji papieru i stopniem sprasowania, dlatego miernik nie ma krzywych przypisanych do gatunków. O wskazaniu decyduje gęstość beli, a instrukcja podaje przy każdej krzywej przykładowe rodzaje makulatury jako podpowiedź:

Gęstość beli liczy się z jej masy i wymiarów: objętość [m³] = długość [m] x szerokość [m] x wysokość [m], a gęstość [kg/m³] = masa [kg] / objętość [m³]. Dla bardzo dokładnych wyników producent zaleca jednorazowe porównanie: kilka pomiarów na krzywej odpowiadającej obliczonej gęstości, oznaczenie wilgotności tej samej beli metodą suszarkową według EN ISO 287 i od tej pory praca na krzywej, która jest najbliżej wyniku odniesienia. Próbki do metody odniesienia pobiera się z różnych miejsc beli, z powierzchni co najmniej tak dużej jak płyta pomiarowa i do głębokości 50 cm. Krzywej można nadać własną nazwę, na przykład nazwę gatunku makulatury, a zmianę nazwy przeprowadza dystrybutor.

Pomiar krok po kroku

1. Zostaw miernik przy belach, aż wyrówna temperaturę z makulaturą.
2. Włącz miernik czarnym przyciskiem na uchwycie, przytrzymując go przez 3 sekundy.
3. Wybierz krzywą kalibracyjną odpowiadającą gęstości beli, na przykład 350 dla tektury szarej i mieszanej.
4. Sprawdź, czy bela ma co najmniej 50 cm grubości w miejscu pomiaru, i wybierz możliwie płaską ścianę z dala od drutu wiązałkowego.

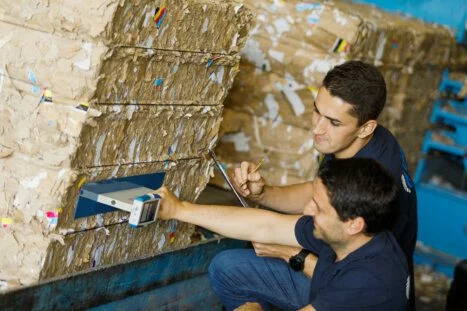

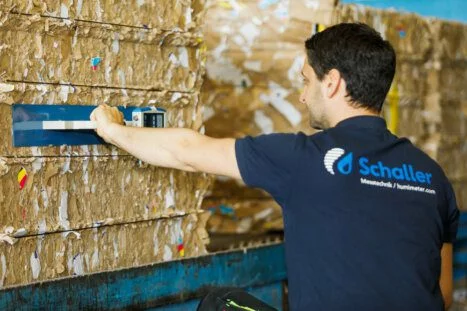

5. Chwyć miernik jedną ręką i dociśnij go równo do beli z siłą około 4 kg, tak żeby płyta pomiarowa przylegała całą powierzchnią.

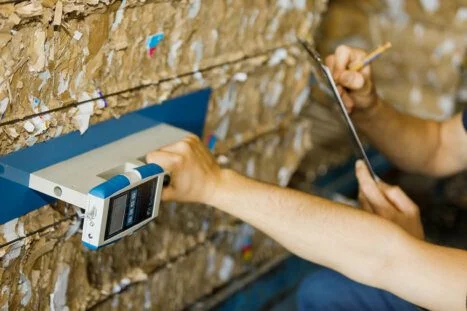

6. Odczytaj zawartość wody i temperaturę materiału - wynik pojawia się na wyświetlaczu od razu.
7. Zmierz belę w kilku miejscach dookoła i zapisz wyniki jako serię. Miernik sam policzy średnią, a do serii można dopisać nazwę, na przykład dostawcę albo numer partii.
8. Przy pomiarze makulatury luzem albo klimatu w hali włącz zapis automatyczny, który zapisuje wynik w wybranym odstępie czasu, na przykład co 10 sekund.
9. Przenieś wyniki do komputera przez moduł USB i oprogramowanie LogMemorizer albo wydrukuj je na miejscu na przenośnej drukarce. Kabel USB odłącz przed pomiarem - podłączony w trakcie pomiaru może zafałszować wynik o ponad 10 %.

Zapisana seria pokazuje nazwę, średnią zawartość wody, średnią temperaturę, liczbę zapisanych odczytów, krzywą oraz datę i godzinę początku i końca serii. W pamięci mieści się do 10 000 wyników, a pojedyncze odczyty z serii można przeglądać i usuwać. Funkcja Hold zamraża odczyt do naciśnięcia przycisku, gdy wyświetlacza nie widać w trakcie pomiaru.

Sondy zewnętrzne - pomiar wewnątrz materiału i wilgotność powietrza

Humimeter RP6 ma gniazdo sond zewnętrznych i sam rozpoznaje podłączoną sondę, włączając przypisane do niej krzywe.

• Sonda wbijana ze stali nierdzewnej o długości 0,3 m (art. 13837) do makulatury i tektury falistej. Ma własne krzywe: makulatura z mediów drukowanych (do 5 % kolorowych gazet i dodatków), tektura falista, papier kraft i tektura falista z samych kraftlinerów. Producent opisuje je jako krzywe orientacyjne - dokładne dopasowanie do konkretnego gatunku wykonuje klient albo odpłatnie producent. Przy pomiarze sondą robi się kilka wkłuć w różnych miejscach.
• Precyzyjna sonda wilgotności i temperatury LF_TB 120 (art. 12004), wilgotność względna od 0 do 100 %, kalibracja w zakresie 10-90 % z dokładnością ±1,5 % RH w 23 °C. Sondę wsuwa się w materiał i czeka około 15 minut, aż wyrówna temperaturę; miernik i materiał mają mieć temperaturę w granicach ±3 °C. Krzywe: wilgotność względna powietrza, wilgotność bezwzględna powietrza i orientacyjna zawartość wody w makulaturze, opracowana dla mieszanki różnych papierów.

Kontrola miernika

Producent zaleca sprawdzać miernik co cztery tygodnie, a podstawowa kontrola nie wymaga żadnego wzorca. Po wybraniu krzywej „Test Plate” unosi się miernik jedną ręką w powietrze, tak żeby za płytą pomiarową był co najmniej 1 metr wolnej przestrzeni. Wskazanie powinno mieścić się w przedziale od -0,5 do +1,5. Wynik spoza tego przedziału oznacza, że miernik trzeba dostroić - robi się to z menu opcji, także w powietrzu, z 1 metrem wolnej przestrzeni za płytą, i trwa to kilka sekund.

Dodatkową kontrolę zapewnia płytka testowa w drewnianej walizce (art. 10726), której do standardowego sprawdzenia producent nie wymaga. Miernik i płytka mają mieć temperaturę od 20 do 26 °C, walizka leży na drewnianym stole, z dala od metalu, a miernik dociska się do szarej płytki z siłą około 4 kg. Wskazanie powinno mieścić się w przedziale od 16,0 do 17,0. Pełne justowanie dwupunktowe może wykonać wyłącznie producent albo autoryzowany sprzedawca.

Granice metody - czego RP6 nie zmierzy

• Bel i stosów cieńszych niż 50 cm w miejscu pomiaru.
• Miejsc, w których płyta nie przylega do beli całą powierzchnią albo leży nad drutem wiązałkowym.
• Papieru z warstwą metalową albo metalizowaną.
• Materiału o temperaturze poniżej 0 °C albo powyżej 50 °C.
• W strefach zagrożenia wybuchem (ATEX).
• Miernik ma stopień ochrony IP 64, ale nie jest wodoodporny - nie zostawia się go na deszczu, obudowę czyści się na sucho, a płytę pomiarową szmatką z alkoholem.

Jak przy każdej szybkiej metodzie, producent zaleca co jakiś czas porównać wyniki miernika z metodą suszarkową.

Co obejmuje cena

• miernik humimeter RP6 z wbudowanym akumulatorem litowo-jonowym 1800 mAh,
• moduł interfejsu USB z oprogramowaniem LogMemorizer Basic na nośniku USB i kablem USB (oprogramowanie można też pobrać ze strony producenta),

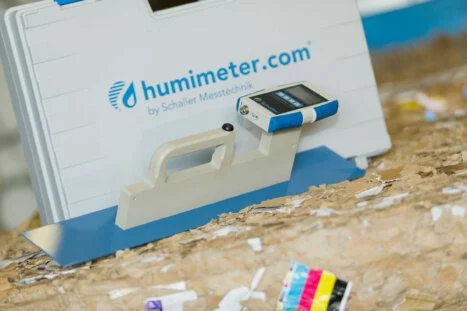

• walizka z tworzywa,
• instrukcja obsługi.

Akumulator ładuje się przez kabel USB z komputera albo ładowarki sieciowej, do 6 godzin, w temperaturze od 0 do 45 °C. Pełne naładowanie wystarcza na 60-100 godzin pracy. Przy całkowicie rozładowanym akumulatorze miernik przechodzi w tryb ochrony baterii i po naładowaniu wymaga resetu - w nowszych egzemplarzach wykonuje się go wyprostowanym spinaczem przez otwór obok gniazda USB. Moduł USB i oprogramowanie to ten sam zestaw, który do innych humimeterów kupuje się osobno - opisaliśmy go na karcie Schaller LogMemorizer. Producent obejmuje humimetery programem Lifetime Support z 10-letnią gwarancją naprawy, więc miernik zostaje w serwisie długo po okresie gwarancyjnym.

Akcesoria i rozbudowa

• sonda wbijana ze stali nierdzewnej 0,3 m do makulatury i tektury falistej (art. 13837),
• precyzyjna sonda wilgotności i temperatury LF_TB 120 (art. 12004),
• moduł Bluetooth 5.0 z oprogramowaniem LogMemorizer Basic (art. 14944) - potrzebny do pracy z aplikacją LogMemorizer na telefonie, bo aplikacja mobilna nie łączy się z miernikiem kablem USB,
• roczna licencja LogMemorizer PRO z dostępem do chmury (art. 11909),
• przenośna drukarka termiczna z akumulatorem i złączem USB-C (art. 15444) do drukowania wyników przy belach,
• płytka testowa w drewnianej walizce do dodatkowej kontroli miernika (art. 10726),
• fabryczne świadectwo wzorcowania (art. 10600).

Dane techniczne

Zastosowania praktyczne

• Punkty skupu i sortownie makulatury - kontrola bel przy przyjęciu i przed wysyłką, z zapisem wyników i dostawcy w pamięci miernika.
• Papiernie i tekturownie przerabiające makulaturę - kontrola surowca przy przyjęciu, zanim trafi do rozwłókniacza.
• Handel makulaturą - dokumentowanie wilgotności partii przy sprzedaży i zakupie.
• Magazyny bel - okresowa kontrola, czy składowane bele nie chłoną wilgoci.

Najczęściej kupują go papiernie przerabiające makulaturę oraz firmy przetwarzające surowce wtórne, które przyjmują bele od wielu dostawców i potrzebują wspólnej miary wilgotności do rozliczeń. Wszystkie przyrządy do papieru znajdziesz w kategorii Papier i tektura.

Zanim kupisz

• Odpady na paliwo RDF, makulatura luzem i inne surowce wtórne, mierzone sondą wbijaną 1 m: humimeter RM1.
• Bele papieru mierzone elektrodą wbijaną, z aplikacją i transmisją Bluetooth: Delmhorst PX-30.
• Papier w rolkach, także obracających się na maszynie: humimeter PM5.
• Papier i tektura lita w stosach i ryzach: humimeter PMP.
• Specyfikacje podane w wilgotności względnej stosu (%RH): humimeter RH5 albo humimeter RH6.
• Pomiar ciągły na wstędze papieru w linii produkcyjnej: czujnik on-line Schaller MF-P-HTD.

Mierniki do papieru w belach porównaliśmy we wpisie Wilgotnościomierze do papieru w belach i stosach.

Najczęstsze pytania

Czy zmierzę belę związaną drutem?

Tak, ale płytę pomiarową przykłada się z dala od drutu wiązałkowego. Drut i inne materiały przewodzące w zasięgu pomiaru zakłócają wynik.

Skąd wziąć gęstość beli?

Z masy i wymiarów: masę beli dzieli się przez jej objętość, czyli iloczyn długości, szerokości i wysokości w metrach. Wynik w kg/m³ wskazuje krzywą, od której zaczyna się porównanie z metodą suszarkową.

Jak często sprawdzać miernik?

Co cztery tygodnie. Podstawowa kontrola polega na uniesieniu miernika w powietrze na krzywej „Test Plate” - wskazanie ma mieścić się w przedziale od -0,5 do +1,5.

Podsumowanie

Humimeter RP6 to miernik dla tych, którzy kupują, sortują albo przerabiają makulaturę w belach i chcą znać zawartość wody bez rozcinania bel: mierzy na głębokości 500 mm, w zakresie do 50 % zawartości wody, sam kompensuje temperaturę, a wyniki z nazwą dostawcy zapisuje w pamięci. Jako autoryzowany dystrybutor Schaller humimeter w Polsce dostarczamy RP6 razem z pomocą przy doborze krzywych - podaj rodzaje makulatury i wymiary bel, które przyjmujesz, a wskażemy krzywe do porównania z metodą odniesienia. Napisz do nas – przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: październik 2026. Źródła: dane producenta, instrukcja obsługi humimeter RP6 v2.9 + norma EN ISO 287.
