Schaller humimeter RH6 – wilgotnościomierz papieru z pomiarem zawartości wody

Wilgotność względna to za mało, gdy trzeba podać procent wody w papierze

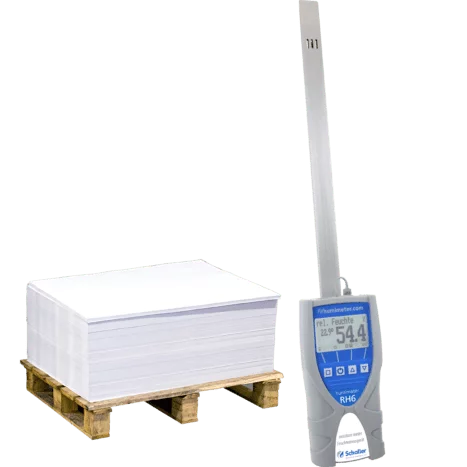

Mierniki bagnetowe pokazują wilgotność powietrza uwięzionego w ryzie. To dobra miara warunków składowania, ale w protokole jakości i w rozmowie z papiernią pada zwykle inne pytanie: ile procent wody ma ten papier. humimeter RH6 odpowiada na oba. Ten sam miecz o długości 295 mm, ta sama zasada pomiaru co w rodzinie RH5, ale w pamięci urządzenia siedzi sześć krzywych przeliczeniowych, w tym dwie dla papierów liner.

RH6 podaje wilgotność względną, wilgotność bezwzględną powietrza, punkt rosy, wilgotność równowagową drewna oraz zawartość wody w papierze Kraftliner i Testliner. Pięć kolejnych miejsc w menu zostaje wolnych na krzywe dla materiałów, których producent jeszcze nie skalibrował. Jako autoryzowany dystrybutor Schaller w Polsce dostarczamy urządzenie z polskim menu, drewnianą walizką i modułem USB w zestawie. Napisz do nas - przygotujemy ofertę w 24 h.

Co RH6 daje ponad RH5

Jeżeli wystarczy Ci sama wilgotność względna, tańsza będzie rodzina RH5. RH6 kupuje się wtedy, gdy wynik ma trafić do protokołu jako procent wody, a nie jako procent wilgotności powietrza.

Ile kosztuje pomyłka o jeden stopień

Instrukcja obsługi RH6 podaje liczbę, której nie ma w żadnym folderze reklamowym. Przy temperaturze pomieszczenia 20 °C i wskazaniu 50 % r.H. różnica temperatur między czujnikiem a mierzonym materiałem wynosząca jeden stopień daje błąd 3,2 % r.H. Różnica trzech stopni to już ponad 10 % r.H. Przy 90 % r.H. ten sam jeden stopień kosztuje 5,7 %.

Praktyczny wniosek jest prosty: miernik przyniesiony z zimnego magazynu do ciepłej hali musi się wygrzać, zanim cokolwiek zmierzy. Urządzenie samo to podpowiada, bo pokazuje temperaturę materiału - wynik jest wiarygodny dopiero wtedy, gdy ta temperatura przestaje rosnąć. Ta jedna zasada odróżnia pomiar od zgadywania i dotyczy każdego czujnika wilgotności, nie tylko tego.

Sześć krzywych przeliczeniowych

Pomiar krok po kroku

1. Odczekaj, aż miernik wyrówna temperaturę z materiałem. To najważniejszy krok całej procedury - patrz akapit o błędzie 3,2 %.
2. Wsuń miecz w stos na około 10 cm, trzymając urządzenie jedną ręką. Aluminiowy miecz wsuwaj prosto, nigdy pod kątem.
3. Dosuwaj miecz głębiej po kilka centymetrów, w odstępach około 10 sekund, aż wejdzie na pełną głębokość.
4. W ciężkich stosach użyj uchwytu ochronnego sondy i przyrządu do jego wyjmowania - miecz nie wygnie się, a wynik pozostaje wiarygodny.
5. Poczekaj na ustabilizowanie wskazania i wybierz krzywą właściwą dla materiału. Zła krzywa to zły wynik, choć urządzenie działa poprawnie.
6. Zamroź odczyt funkcją Hold albo zapisz go w pamięci. Przy serii pomiarów urządzenie samo liczy średnią.
7. Wyciągnij miecz prosto ze stosu, a uchwyt ochronny wyjmij przeznaczonym do tego przyrządem.
8. Dane prześlij do komputera modułem USB i oprogramowaniem LogMemorizer, które jest w zestawie. Program archiwizuje pomiary, eksportuje je do Excela i buduje raporty.

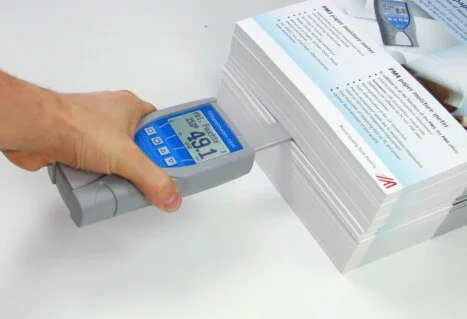

Pojedyncze arkusze albo małe partie mierzy się inaczej: materiał wkłada się do szczelnego opakowania razem z mieczem, opakowanie się zamyka, żeby odciąć wymianę powietrza z otoczeniem, i czeka na wyrównanie. Metoda jest w obu przypadkach nieniszcząca.

Co obejmuje cena

• miernik humimeter RH6 z gumową osłoną ochronną
• drewniana walizka transportowa
• moduł USB z oprogramowaniem LogMemorizer: pendrive z programem i kabel USB do komputera
• cztery baterie alkaliczne AA
• instrukcja obsługi

Walizka i moduł USB są częścią zestawu, więc nie ma ich na liście dopłat - sztuki zamienne kompletujemy na zamówienie. Poza zestawem zostają usługi: wzorcowanie z regulacją serii RH (nr kat. 11131) i badanie laboratoryjne zawartości wody według EN ISO 287 (14218). Opracowanie własnej krzywej kalibracyjnej dla nietypowego materiału również zlecamy producentowi.

Akcesoria i rozbudowa

• Uchwyt ochronny sondy bagnetowej (10451) - stalowa tuleja wbijana w ryzę przed pomiarem, chroni aluminiowy miecz w twardych stosach. Pamiętaj, że uchwyt też musi wyrównać temperaturę z materiałem.
• Przyrząd do wyjmowania uchwytu (10523) - stalowy hak z drewnianą rękojeścią.
• Przyrząd kalibracyjny do sondy mieczowej (10072) oraz ampułki wzorcowe 35, 50 i 80 % r.H. (10005) albo pięć sztuk 50 % r.H. (10352) - sprawdzenie wskazań we własnym laboratorium.
• Drukarka termiczna z akumulatorem (15444) - protokół drukowany prosto z miernika, bez komputera.
• Wbudowany Bluetooth 5.0 (14944) - transmisja bezprzewodowa zamiast kabla, z tym samym LogMemorizerem.
• Moduł USB w wersji akumulatorowej (14957) - zamiennik modułu z zestawu dla pracy w terenie.
• LogMemorizer PRO - licencja roczna (11909) - wersja z chmurą i aplikacją mobilną.
• Świadectwo wzorcowania fabrycznego (10403) - protokół regulacji wystawiany przy wysyłce, potrzebny, gdy miernik wchodzi do systemu jakości.

Dane techniczne

Granice metody

Producent podaje wprost dwa ograniczenia i lepiej znać je przed zakupem niż po. Pierwsze: długa praca powyżej 80 % wilgotności względnej podnosi błąd o około 3 % po sześćdziesięciu godzinach. Czujnik wraca do deklarowanej dokładności sam, gdy tylko znajdzie się z powrotem w normalnym zakresie pracy. Drugie: materiał musi mieć temperaturę między -10 a +60 °C, poza tym zakresem wynik jest nieważny.

Do tego dochodzi obsługa. Miecz jest aluminiowy, więc wsuwany albo wyciągany pod kątem po prostu się wygina. Obudowę i miecz czyści się wyłącznie sucho, bo płyn we wnętrzu niszczy elektronikę. Samego czujnika wilgotności nie czyści się w ogóle - zabrudzony czujnik to zgłoszenie serwisowe, a nie zadanie dla użytkownika.

Zastosowania praktyczne

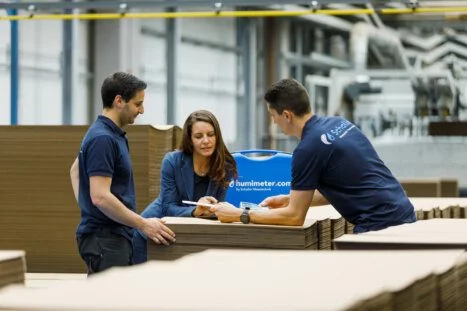

• Wytwórnie tektury falistej - kontrola Kraftlinera i Testlinera na wejściu, wyrażona w procentach wody, czyli w tej samej jednostce, którą podaje papiernia.
• Drukarnie i magazyny papieru - klimat pomieszczenia, punkt rosy przy wnoszeniu zimnych palet i stan ryz przed drukiem.
• Systemy jakości - protokół z pomiarem, datą i opisem punktu, generowany z LogMemorizera zamiast przepisywany z zeszytu.
• Opakowania drewniane i palety - krzywa wilgotności równowagowej drewna pokazuje, w jakim stanie będzie drewno składowane w tym samym klimacie.
• Materiały nietypowe - pięć wolnych miejsc na krzywe pozwala dołożyć produkt, którego producent jeszcze nie skalibrował.

Zanim kupisz - czy potrzebujesz właśnie RH6

• Rodzina RH5 - ta sama sonda i ta sama zasada pomiaru, ale bez krzywych liner i bez wilgotności bezwzględnej. Wersja RH5.1 kosztuje mniej niż połowę tego, co RH6.
• humimeter PMP - jeżeli zawartość wody ma być mierzona bezpośrednio w papierze, przez przyłożenie do stosu, a nie wyliczana z wilgotności powietrza.
• humimeter PM5 - pomiar na roli, także obracającej się, z bezdotykowym pomiarem temperatury papieru.
• humimeter RP6 - bele makulatury i wykrywanie mokrych gniazd.
• MF-P-HTD - pomiar ciągły na pracującej wstędze, montowany na maszynie.
• humimeter RH1 - sam klimat pomieszczenia, z krótką sondą rurkową zamiast miecza.
• Pomiar oporowy w samym materiale oferują Delmhorst PX-20 i PX-30.

Dokumentacja i materiały dodatkowe

• Opis modelu RH6 na schaller.pl
• Porównanie RH5 kontra RH5.1 kontra RH6 na blogu
• Karta katalogowa RH5 i RH6 w języku angielskim

Podsumowanie

humimeter RH6 to wersja rodziny mieczowej dla tych, którzy muszą podać procent wody w papierze, a nie procent wilgotności powietrza. Kraftliner, Testliner, wilgotność bezwzględna, punkt rosy, wilgotność równowagowa drewna i pięć wolnych miejsc na własne krzywe - wszystko z jednego wsunięcia miecza w stos, bez niszczenia ryzy. Moduł USB i drewniana walizka są w cenie, więc urządzenie jest gotowe do dokumentowania od pierwszego dnia.

Jako autoryzowany dystrybutor Schaller w Polsce dostarczamy oryginalne urządzenia z gwarancją producenta, akcesoriami i wsparciem technicznym. Pomożemy dobrać model do zadania i przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta + EN ISO 287.
