Schaller humimeter BL2 – uniwersalny wilgotnościomierz do biomasy i drewna

Jeden miernik do zrębków, trocin, peletu i drewna okrągłego - bo sonda jest wymienna

Handel biomasą to handel energią, a energii nie ma w wodzie. Zrębka o zawartości wody 45 % i ta sama zrębka wysuszona do 25 % różnią się wartością opałową o kilkadziesiąt procent, mimo że na wadze wyglądają podobnie. Kto nie mierzy, ten albo przepłaca za wodę przy odbiorze, albo oddaje suchy towar w cenie mokrego.

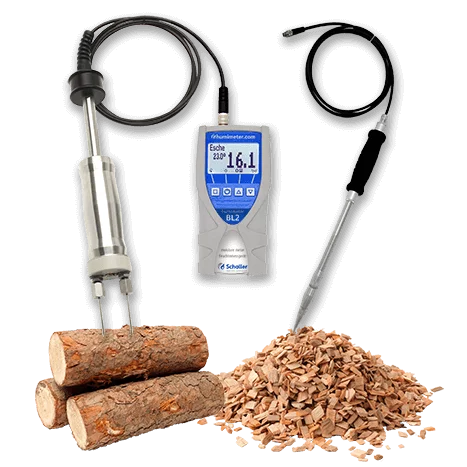

humimeter BL2 rozwiązuje ten problem w sposób, którego nie oferuje żaden miernik z sondą na stałe: to jednostka bazowa z gniazdem sondy, do której podłączysz albo metrową sondę wtykową do zrębków, albo elektrodę udarową do drewna okrągłego i szczap. Urządzenie samo rozpoznaje podłączoną sondę i podstawia właściwy zestaw krzywych kalibracyjnych. Jesteśmy autoryzowanym dystrybutorem Schaller w Polsce - napisz do nas, a przygotujemy ofertę w 24 h.

Ile kosztuje brak pomiaru

Rozliczenie zrębki idzie zwykle za tonę albo za metr nasypowy, a płaci się faktycznie za energię. Przy dostawie 25 ton zrębki różnica dziesięciu punktów procentowych zawartości wody to 2,5 tony wody w cenie paliwa - w jednym transporcie. Rocznie, przy kilkudziesięciu dostawach, robi się z tego pozycja, która wielokrotnie przekracza koszt miernika.

Druga strona tego samego rachunku to kotłownia. Zrębka wilgotniejsza, niż przewiduje instrukcja kotła, obniża sprawność, zwiększa emisję, zasmoli wymiennik i potrafi wywołać przestój w szczycie sezonu. Pomiar przy rozładunku, udokumentowany i podpisany, jest tańszy niż jeden dzień postoju.

Trzecia strona to drewno kominkowe. Norma jakościowa i zdrowy rozsądek mówią to samo: mokre drewno w kominku to niedopalone paliwo, sadza w kominie i dym w otoczeniu. Elektroda udarowa BL2 rozstrzyga w kilka sekund, czy szczapa jest sezonowana, czy tylko leżała pod plandeką.

Jak BL2 mierzy i co dokładnie pokazuje

Miernik pokazuje zawartość wody (ang. water content), czyli masę wody odniesioną do masy całkowitej próbki - tak, jak definiuje ją norma EN ISO 18134-2. To jest ta wielkość, którą posługuje się handel biomasą. 1 kg drewna o zawartości wody 40 % to 0,6 kg suchej masy i 0,4 kg wody.

Nie należy mylić tego z wilgotnością drewna, która odnosi wodę do masy suchej i dlatego daje liczby wyższe - te same 0,4 kg wody na 0,6 kg suchego drewna to 66,7 % wilgotności drewna. Producent może fabrycznie przestawić BL2 na wskazanie wilgotności drewna; taką konfigurację zgłasza się przy zamówieniu.

Urządzenie kompensuje temperaturę automatycznie i mierzy ją własnym czujnikiem w sondzie. Producent deklaruje dokładność kalibracji względem materiału odniesienia na poziomie ±2,5 % i podaje trzy odniesienia normatywne: konstrukcja miernika oparta na wymaganiach VDI 4206 ark. 4, krzywe materiałowe zgodne z wymaganiami EN ISO 16559, a sam miernik po kalibracji zestrojony z metodą odniesienia EN ISO 18134-2 (suszarkową).

Ponieważ wilgotność w pryzmie i na samochodzie potrafi się mocno różnić punkt po punkcie, BL2 ma automatyczne liczenie średniej z serii pomiarów. Robisz kilka wkłuć w różnych miejscach, zapisujesz je jako jedną serię, a miernik od razu podaje wartość średnią wraz z temperaturą, datą i nazwą serii. To jest różnica między liczbą do protokołu a liczbą przypadkową.

Pomiar krok po kroku

Sondą wtykową - zrębki, trociny, pelet, pestki oliwek

1. Zaczekaj, aż miernik wyrówna temperaturę z materiałem. Producent zaleca około 30 minut aklimatyzacji przed pomiarem.
2. Wbij głowicę pomiarową sondy prosto w zrębkę, ostrzem do przodu. Nie zginaj głowicy i nie rzucaj sondą.
3. Podłącz wtyk sondy do gniazda miernika i dokręć nakrętkę radełkowaną.
4. Włącz miernik i wybierz krzywą kalibracyjną odpowiadającą materiałowi (zrębka, zrębka gruba, zrębka przemysłowa, pelet, trociny, pestki oliwek).
5. Odczytaj zawartość wody i temperaturę z wyświetlacza. Migająca wartość oznacza wyjście poza zakres wybranej krzywej i obniżoną dokładność.
6. Powtórz pomiar w kilku miejscach i zapisz odczyty jako serię - miernik policzy średnią.

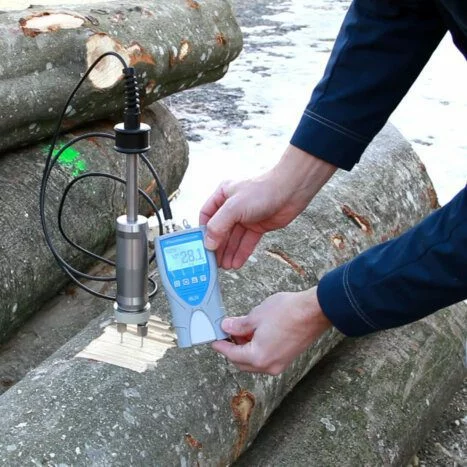

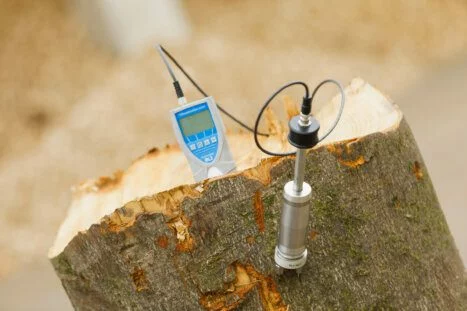

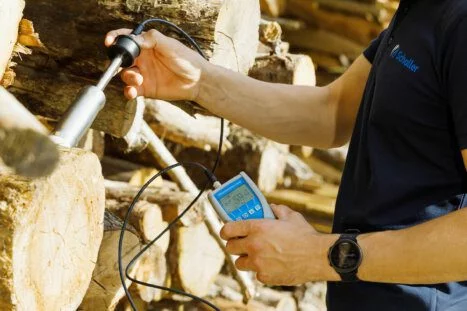

Elektrodą udarową - drewno okrągłe, szczapy, kostki bel

1. Zamontuj końcówki pomiarowe w elektrodzie udarowej i wyrównaj temperaturę miernika z temperaturą drewna.
2. Wybierz miejsce pomiaru bez kory, sęków, zacieków żywicy i pęknięć. Statystycznie najbliżej średniej wilgotności całej sztuki leży punkt w okolicy 20 % jej długości.
3. Przyłóż elektrodę prostopadle do przebiegu włókien.
4. Przytrzymaj górną część elektrody, unieś metalowy uchwyt i wbij końcówki na głębokość od jednej czwartej do jednej trzeciej średnicy szczapy lub wałka.
5. Podłącz wtyk elektrody do miernika i ustaw gatunek drewna (krzywą kalibracyjną).
6. Odczytaj zawartość wody i temperaturę, a przy większej partii zapisz kilka odczytów jako serię.

Uwaga na palce: uchwyt elektrody udarowej trzyma się w połowie wysokości, żeby nie przygnieść dłoni przy uderzeniu.

Krzywe kalibracyjne - to one decydują o wyniku

BL2 rozpoznaje podłączoną sondę i udostępnia właściwy zestaw krzywych. Gdy do miernika nie jest podłączona żadna sonda, pokazuje krzywe elektrody udarowej.

Elektroda udarowa 12520 - gatunki drewna i górna granica zakresu

Gatunku spoza listy szukaj w kolumnie środkowej i ustaw krzywą z kolumny pierwszej - topolę mierzy się na krzywej modrzewia, brzozę na krzywej olchy. Poza tym w pamięci siedzi pozycja Test block, przeznaczona wyłącznie do kontroli miernika klockiem testowym.

Sonda wtykowa 12518 - materiały sypkie

Klasy uziarnienia to oznaczenia z normy EN ISO 17225-1 i mówią o wielkości oczek sita, przez które przechodzi materiał: P16 to co najmniej 75 % masy w przedziale 3,15 do 16 mm, P31 - od 8 do 31,5 mm, P45 - od 8 do 45 mm, P63 - od 8 do 63 mm. O wyborze krzywej decydują trzy rzeczy naraz: gatunek (liściaste czy iglaste), klasa uziarnienia i udział frakcji drobnej pochodzącej z kory, gałązek i krzewów.

Jeżeli nie masz pewności, którą krzywą wybrać, producent proponuje dwie drogi: wykonać pomiar odniesienia metodą suszarkową według EN ISO 18134-2 albo wysłać zdjęcie zrębki z przyłożoną miarką do działu wsparcia Schallera i dostać rekomendację. Możemy to zrobić za Ciebie - wystarczy przesłać nam zdjęcie.

Jedno zastrzeżenie, o którym łatwo zapomnieć: miernik jest skalibrowany dla zrębki normalnie zagęszczonej w rozumieniu normy EN 15103 (oznaczanie gęstości nasypowej). Materiał wyraźnie luźniejszy albo mocniej ubity zmierzy się z gorszą dokładnością - dlatego pomiar w pryzmie robi się bez dodatkowego ubijania sondą.

Sondy - wybór, który trzeba zrobić przy zamówieniu

Cena jednostki bazowej nie zawiera sondy, bo BL2 kupuje się pod konkretne zadanie. Sondy można dokupić później, a jedna jednostka bazowa obsłuży obie.

• Sonda wtykowa do zrębków, nr kat. 12518 - długość 1 m, wymiary 1150 x 35 x 35 mm, masa 710 g, wymienna głowica pomiarowa. Rozdzielczość 0,5 % zawartości wody i 0,5 °C, zakres pomiaru temperatury -10 do +80 °C. Do zrębki, trocin, peletu i rozdrobnionych pestek oliwek.
• Elektroda udarowa (młotek), nr kat. 12520 - wymiary 360 x 45 x 45 mm, masa 1,5 kg, przewód 2 m. Zakres 8 do 60 % zawartości wody, rozdzielczość 0,1 %, zakres pomiaru temperatury -10 do +60 °C. Do drewna okrągłego i szczap.

Sondy nie mają na razie osobnych kart w naszym sklepie - dobierasz je jako wariant przy tej karcie, a my kompletujemy zestaw przed wysyłką.

Osprzęt i rozbudowa

• Zestaw końcówek do bel siana i słomy, nr kat. 12521 - dwie końcówki ze stali nierdzewnej Ø4 mm o długości 255 mm, montowane w elektrodzie udarowej. Bez nich krzywe siana, słomy i izolacji celulozowej są bezużyteczne.
• Przedłużenie sondy wtykowej, nr kat. 12467 - rura 1 m przykręcana do sondy, łączna długość 2 m. Do pomiaru w głębszych warstwach pryzmy i w silosie.
• Zapasowa głowica pomiarowa, nr kat. 12472 - część zużywalna sondy wtykowej. Głowica jest wymienna, więc zużyta końcówka nie oznacza nowej sondy.
• Zapasowy przewód sondy, nr kat. 12508 - do sondy wtykowej i elektrody udarowej.
• Klocek testowy, nr kat. 12308 - wymiary 55 x 55 x 45 mm, masa 96 g. Szybka kontrola całego zakresu pomiarowego przed sezonem albo przed sporną dostawą.
• Walizka drewniana, nr kat. 12540 - mieści miernik i cały osprzęt. Wariant lżejszy to walizka nr kat. 11929, wspólna dla BL2, WLW, BLW i GF2.
• Moduł USB z oprogramowaniem LogMemorizer, nr kat. 12278 - przeniesienie 10 000 odczytów na komputer i wygenerowanie protokołu. Alternatywa bezprzewodowa to wbudowany moduł Bluetooth 5.0, nr kat. 14944, a roczna licencja LogMemorizer PRO z połączeniem chmurowym ma nr kat. 11909 i wymaga jednego z tych dwóch interfejsów.
• Drukarka termiczna z akumulatorem, nr kat. 15444 - wydruk protokołu na miejscu, przy rozładunku. Wymaga interfejsu USB w mierniku.
• Kalibracja z regulacją, nr kat. 10463, oraz sama weryfikacja kalibracji, nr kat. 13760 - usługi laboratorium producenta obejmujące między innymi BL2, BLL i RM1. Coroczna kontrola ma znaczenie wszędzie tam, gdzie wynik pomiaru jest podstawą rozliczenia.

Dane techniczne

Jedna uwaga o wymiarach, żebyś nie zdziwił się przy rozpakowaniu: cennik producenta z 2026 roku podaje 145 x 75 x 30 mm i 265 g, a instrukcja obsługi w wersji 2.4 - 145 x 65 x 27 mm i 250 g. W tabeli podajemy dane z cennika jako nowsze; różnica dotyczy gumowej osłony, która i tak jest w zestawie. Gdyby wymiar był dla Ciebie krytyczny, potwierdzamy go u producenta przed realizacją zamówienia.

Gdzie BL2 pracuje na co dzień

• Kotłownie na biomasę i ciepłownie - kontrola każdej dostawy zrębki przy rozładunku, protokół do faktury i podstawa do reklamacji.
• Producenci i handlarze zrębki - kontrola pryzmy w trakcie sezonowania i dokumentacja jakości przy sprzedaży.
• Zakłady produkujące drewno kominkowe - sprawdzenie szczap elektrodą udarową przed workowaniem i paletyzacją.
• Tartaki i stolarnie - trociny i zrębka jako paliwo albo surowiec, kontrola przed brykieciarką.
• Producenci i odbiorcy peletu - kontrola przyjęcia w wąskim zakresie 11 do 20 % zawartości wody.
• Gospodarstwa rolne - bele siana i słomy po dołożeniu zestawu końcówek 12521; wilgotna bela to ryzyko zagrzania i pożaru w stodole.
• Wykonawcy izolacji celulozowej - kontrola wdmuchiwanego materiału w zakresie gęstości 38 do 65 kg/m³.

Zanim kupisz - czy na pewno BL2

BL2 jest wyborem właściwym wtedy, gdy mierzysz więcej niż jeden rodzaj materiału i chcesz mieć jedną jednostkę bazową z dwiema sondami. Jeżeli Twoje zadanie jest węższe, tańsze albo dokładniejsze bywa co innego:

• Mierzysz wyłącznie zrębkę i nie potrzebujesz elektrody udarowej - humimeter BLL ma sondę metrową na stałe, jest gotowy do pracy od razu po wyjęciu z pudełka i nie wymaga dobierania wariantu.
• Mierzysz materiał z recyklingu, RDF, luźny papier i zrębkę poużytkową - humimeter RM1 pracuje na tej samej sondzie 12518, ale ma krzywe kalibracyjne dobrane pod materiały wtórne.
• Chcesz wynik niezależny od zagęszczenia i od wprawy operatora - humimeter BMC mierzy próbkę 12,5 l w komorze, a humimeter BMA-2 dokłada do tego wagę, pomiar gęstości nasypowej, wartość opałową i tony ATRO. To jest sprzęt na wagę pomostową, nie do kieszeni.
• Potrzebujesz pomiaru ciągłego na przenośniku ślimakowym, a nie ręcznego - patrz HGT-A, BLC i BLO z wyjściem 4-20 mA do sterownika.
• Mierzysz wyłącznie pelet i zależy Ci na dokładności ±0,5 % - do tego służy humimeter BP1 (nr kat. 11496) z wagą i kubkiem pomiarowym.
• Mierzysz tarcicę i potrzebujesz wilgotności drewna powyżej 60 % - do tego służy humimeter WLW (nr kat. 12626) z zakresem do 150 % wilgotności drewna.
• Mierzysz siano i słomę w stogu, nie w beli - humimeter FLH obsługuje sondę wtykową do bel siana i słomy oraz chmielu.

Podsumowanie

humimeter BL2 to miernik dla firm, które w jednym tygodniu odbierają zrębkę, sprawdzają pelet i wydają drewno kominkowe. Jedna jednostka bazowa, dwie wymienne sondy, zakres do 60 % zawartości wody, automatyczna średnia z serii i pamięć 10 000 odczytów z opisem punktu pomiarowego. Krzywe materiałowe zgodne z EN ISO 16559, zestrojenie z metodą suszarkową EN ISO 18134-2 i klasyfikacja zrębki według EN ISO 17225-1 sprawiają, że wynik z BL2 da się obronić w rozmowie z dostawcą.

Jako autoryzowany dystrybutor Schaller w Polsce dobierzemy sondę do Twojego materiału, doradzimy krzywą kalibracyjną i skompletujemy zestaw z walizką oraz interfejsem danych. Napisz do nas - przygotujemy ofertę w 24 h.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: wrzesień 2026. Źródła: dane producenta + normy EN ISO 18134-2, EN ISO 16559, EN ISO 17225-1, EN 15103 i VDI 4206 ark. 4.
