Schaller humimeter BLL – wilgotnościomierz do zrębków drzewnych z sondą 1 m

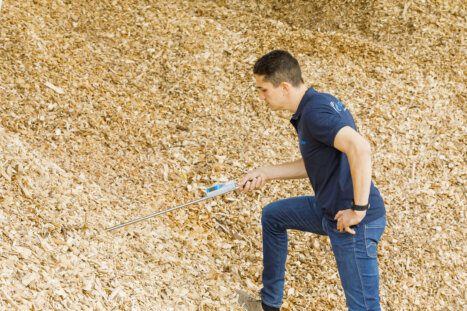

Pomiar wilgotności zrębki w pryzmie i na przyczepie w kilka sekund

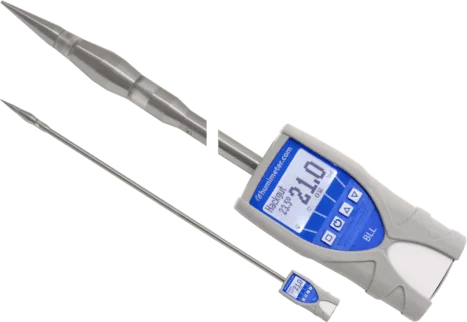

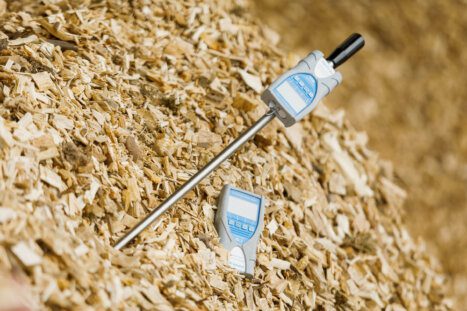

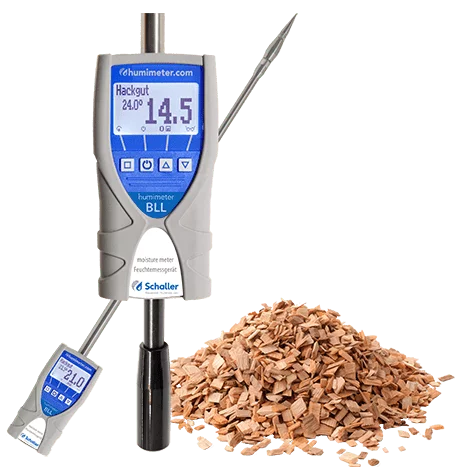

Schaller humimeter BLL to ręczny wilgotnościomierz do zrębków drzewnych z wbudowaną na stałe sondą o długości 1 m. Głowica pomiarowa na końcu sondy wchodzi w głąb pryzmy, przyczepy albo kontenera i od razu pokazuje zawartość wody oraz temperaturę zrębki - bez pobierania próbek, ważenia i suszenia. Sonda jest zamocowana bezpośrednio na mierniku, więc nie ma przewodu, który mógłby się przetrzeć albo urwać, a cały przyrząd waży 830 g z bateriami.

Wynik jest zawartością wody w odniesieniu do całkowitej masy zrębki, tak jak w metodzie suszarkowej według EN ISO 18134-2, do której producent justuje miernik po kalibracji. Miernik powstał według wymagań wytycznej VDI 4206 arkusz 4, a cechy materiału opisuje zgodnie z EN ISO 16559. Zakres od 10 do 50 % zawartości wody odpowiada wilgotności drewna do 100 %.

Ile kosztuje woda w zrębce

Zawartość wody decyduje o wartości opałowej zrębki, dlatego dokładny pomiar jest podstawą uczciwego rozliczenia między producentem, handlowcem i odbiorcą. Za zrębkę płaci się w praktyce za suchą masę drewna, a woda w dostawie to koszt bez energii: przy spalaniu trzeba ją jeszcze odparować. Kontrola jakości przy przyjęciu chroni też kocioł przed paliwem, które zakłóca jego pracę.

• Ciepłownia albo elektrociepłownia na biomasę sprawdza każdą dostawę na placu, zanim zrębka trafi do magazynu.
• Dostawca i handlowiec dokumentują wilgotność partii w chwili wydania, z nazwą dostawy zapisaną w pamięci miernika.
• Pomiar w kilku miejscach pryzmy pokazuje, czy materiał jest jednorodny, czy ma wilgotne gniazda.

Jak mierzy humimeter BLL

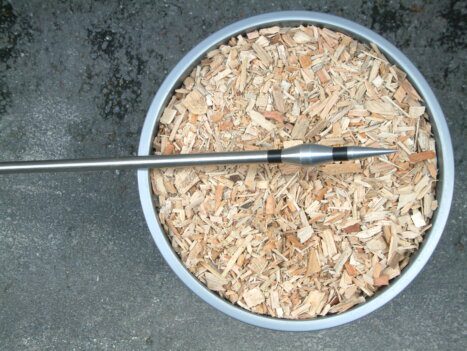

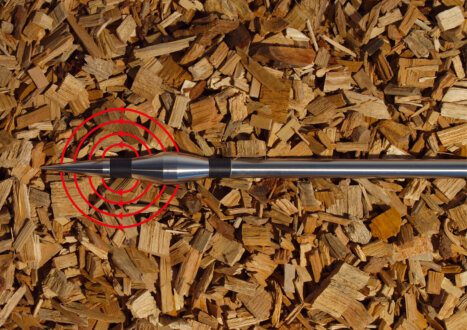

Głowica pomiarowa na końcu metrowej sondy mierzy zawartość wody i temperaturę zrębki w miejscu, do którego ją wsunięto. Sondę wbija się prosto w zrębkę - nie wolno jej zginać ani upuszczać głowicą w dół, a uszkodzenia od zginania i upadku nie są objęte gwarancją. Miernik automatycznie kompensuje temperaturę, ale sam musi mieć prawie taką samą temperaturę jak zrębka: dopuszczalna różnica to 3 °C. Temperatura mierzonej zrębki ma mieścić się w zakresie od 0 do 40 °C.

Miernik jest skalibrowany dla zrębki o normalnym zagęszczeniu, zdefiniowanym w normie EN 15103 (gęstość nasypowa). Zrębka wyraźnie luźniejsza albo mocniej ubita daje mniej dokładny wynik. Wskazanie powyżej 40 % zawartości wody miga na wyświetlaczu - to sygnał, że dokładność pomiaru w tym zakresie jest niższa. Wyświetlacz można odwrócić, żeby odczyt był wygodny niezależnie od tego, jak trzyma się miernik.

Krzywe kalibracyjne - rodzaj drewna, wielkość zrębki i frakcja drobna

Humimeter BLL ma trzy krzywe dla zrębki drzewnej. Wybór zależy od rodzaju drewna (liściaste czy iglaste), klasy wielkości zrębki według EN ISO 17225-1 i udziału frakcji drobnej, czyli kory, drobnych gałęzi i krzewów:

Klasy wielkości według EN ISO 17225-1 opisują, przez jakie otwory sita przechodzi co najmniej 75 % masy zrębki: P16 - od 3,15 do 16 mm, P31 - od 8 do 31,5 mm, P45 - od 8 do 45 mm, P63 - od 8 do 63 mm. Gdy nie wiadomo, która krzywa pasuje, producent zaleca jednorazowy pomiar odniesienia metodą suszarkową według EN ISO 18134-2. Pomagamy też dobrać krzywą na podstawie zdjęcia zrębki z przyłożoną miarką.

Dlaczego wynik różni się od suszarki o kilka procent

Humimeter BLL mierzy próbkę od 12 do 20 razy większą niż ta, która trafia do suszarki, a przy materiale niejednorodnym kilka szybkich pomiarów daje dokładniejszą średnią. Metoda suszarkowa ma własny błąd: małą próbkę trzeba pobrać z dużej partii, a w suszarce odparowują też substancje lotne, na przykład żywica, które nie są wodą. Producent podaje, że w praktyce daje to dokładność rzędu ±3 %, więc różnice ±3 % między miernikiem a suszarką są normalne. Sama norma EN ISO 18134-2 zaznacza, że metoda suszarkowa daje wartości porównawcze, a nie bezwzględne.

Pomiar krok po kroku

1. Zostaw miernik przy zrębce, aż wyrówna temperaturę - różnica nie może przekraczać 3 °C.
2. Włącz miernik, przytrzymując przycisk przez 3 sekundy.
3. Wybierz krzywą kalibracyjną odpowiadającą rodzajowi drewna, wielkości zrębki i udziałowi frakcji drobnej.

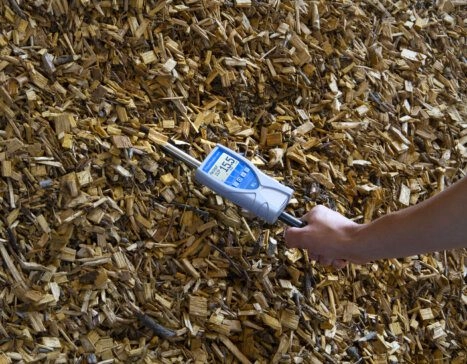

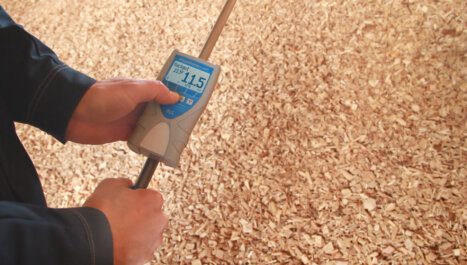

4. Wsuń sondę głowicą prosto w zrębkę, w miejscu o normalnym zagęszczeniu. Nie zginaj sondy i trzymaj głowicę z dala od siebie i innych osób.
5. Odczytaj zawartość wody i temperaturę - wynik pojawia się na wyświetlaczu od razu.
6. Zmierz zrębkę w kilku miejscach pryzmy albo przyczepy i zapisz wyniki jako serię. Miernik sam policzy średnią, a do serii można dopisać nazwę, na przykład dostawcę albo numer dostawy.
7. Po pomiarze mokrej zrębki przetrzyj głowicę - film wody na głowicy zafałszuje kolejny odczyt.
8. Przenieś wyniki do komputera przez moduł USB i oprogramowanie LogMemorizer albo wydrukuj je na miejscu na przenośnej drukarce.

Zapisana seria pokazuje nazwę, średnią zawartość wody, średnią temperaturę, liczbę zapisanych odczytów, krzywą oraz datę i godzinę początku i końca serii. W pamięci mieści się do 10 000 wyników, a funkcja Hold zamraża odczyt do naciśnięcia przycisku.

Granice metody - czego BLL nie zmierzy

• Trocin, pelletu, torfu i innych materiałów poza zrębką drzewną - miernik ma wyłącznie krzywe dla zrębki. Trociny i pellet zmierzysz miernikami opisanymi niżej, w sekcji „Zanim kupisz”.
• Zrębki zamarzniętej, zmieszanej ze śniegiem albo o temperaturze powyżej 40 °C.
• Zrębki spleśniałej albo zmoczonej deszczem - dokładność pomiaru wyraźnie spada.
• Zrębki dużo luźniejszej albo mocniej ubitej niż normalnie zagęszczona.
• W strefach zagrożenia wybuchem (ATEX).
• Miernik nie jest wodoodporny (IP 40) - trzeba go chronić przed wodą i drobnym pyłem. Obudowę czyści się na sucho, a głowicę szmatką z alkoholem.

Jak przy każdej szybkiej metodzie, producent zaleca co jakiś czas porównać wyniki miernika z metodą suszarkową.

Przedłużenie sondy do 2 m i wymiana głowicy

Do głębszych pryzm i wysokich kontenerów producent oferuje przedłużenie sondy o 1 m (art. 12467), razem 2 m. Montuje się je samemu: po wyjęciu baterii odkręca się wkrętakiem krzyżakowym PH1 dwie śruby głowicy, wyjmuje głowicę, wkłada przedłużenie między sondę a głowicę, łączy wtyki i przykręca śruby M3x5. Po montażu wykonuje się test działania: głowica w powietrzu ma pokazać 0,0, a ujęta w dłoń - wartość od 5 do 50 %. Tak samo wymienia się uszkodzoną głowicę pomiarową, na przykład z ułamanym czubkiem - głowicę zamienną (art. 12472) dostarczamy na zamówienie.

Kontrola miernika blokiem testowym

Do szybkiego sprawdzenia całego zakresu pomiaru służy blok testowy (art. 12308) o wymiarach 55 x 55 x 45 mm i masie 96 g, ze szczegółową instrukcją. Kontrolę wykonuje się na krzywej „Test block”. Ten sam blok obsługuje także inne humimetery z sondami i elektrodami, między innymi BL2, RM1, FL1, FL2 i FLH.

Co obejmuje cena

• miernik humimeter BLL z sondą 1 m i głowicą pomiarową,
• gumowa osłona ochronna,
• stalowy uchwyt,
• 4 baterie alkaliczne AA,
• instrukcja obsługi.

Miernik nie ma fabrycznie gniazda do komunikacji z komputerem - moduł interfejsu USB z oprogramowaniem LogMemorizer zamawia się jako dopłatę. Program LogMemorizer Basic można pobrać bezpłatnie ze strony producenta, ale bez modułu niczego z miernika nie odczyta. Przenośna drukarka i moduł Bluetooth działają tylko razem z modułem USB. Moduł i oprogramowanie opisaliśmy na karcie Schaller LogMemorizer. Gdy miernik nie będzie używany przez dwa miesiące albo dłużej, producent zaleca wyjąć z niego baterie. Humimetery są objęte programem Lifetime Support z 10-letnią gwarancją naprawy.

Akcesoria i rozbudowa

• moduł interfejsu USB z oprogramowaniem LogMemorizer Basic i kablem USB do komputera (art. 12278),
• moduł Bluetooth 5.0 z oprogramowaniem LogMemorizer Basic (art. 14944) - działa razem z modułem USB,
• roczna licencja LogMemorizer PRO z dostępem do chmury (art. 11909),
• przenośna drukarka termiczna z akumulatorem i złączem USB-C (art. 15444) - działa razem z modułem USB,
• drewniana walizka na miernik (art. 12092),
• blok testowy do kontroli miernika (art. 12308),
• przedłużenie sondy o 1 m, razem 2 m (art. 12467),
• fabryczne świadectwo wzorcowania (art. 10600),
• głowica pomiarowa zamienna (art. 12472) i stalowy uchwyt zamienny (art. 15147) - na zamówienie.

Dane techniczne

Zastosowania praktyczne

• Ciepłownie i elektrociepłownie na biomasę - kontrola każdej dostawy zrębki przed przyjęciem do magazynu.
• Dostawcy i handlowcy zrębki - dokumentowanie wilgotności partii przy wydaniu i rozliczenie za suchą masę.
• Zakłady drzewne i tartaki - kontrola zrębki z odpadów tartacznych przed sprzedażą albo spaleniem we własnej kotłowni.
• Firmy komunalne - kontrola zrębki z pielęgnacji zieleni, z korą i drobnymi gałęziami, przed przekazaniem do spalenia.

Najczęściej kupują go ciepłownie miejskie i zakłady energetyki cieplnej, przedsiębiorstwa komunalne oraz zakłady drzewne, które przyjmują albo sprzedają zrębkę i chcą rozliczać ją na podstawie zmierzonej wilgotności. Wszystkie przyrządy do biomasy znajdziesz w kategorii Wilgotnościomierze do biomasy i materiałów sypkich.

Zanim kupisz

• Zrębka, a do tego pellet, trociny, rozdrobnione pestki oliwek albo drewno okrągłe i szczapy: humimeter BL2 - miernik z wymiennymi czujnikami, z sondą wbijaną 1 m na przewodzie i elektrodą udarową do drewna.
• Zrębka i trociny mierzone w komorze na próbce 12,5 l, z dokładnością ±1,5 %: humimeter BMC.
• Najdokładniejszy pomiar zrębki, trocin, pelletu i innej biomasy (±1,0 %), z wagą w komorze i opcjonalnie wartością opałową: humimeter BMA-2.
• Pellet drzewny: humimeter BP1.
• Odpady na paliwo RDF, drewno z odzysku i surowce wtórne: humimeter RM1.
• Pomiar ciągły zrębki i pelletu w linii, na przenośniku albo w zasobniku: Schaller BLC, humimeter HGT-A albo humimeter BLO.

Najczęstsze pytania

Czy humimeter BLL zmierzy trociny?

Nie. Miernik ma wyłącznie krzywe dla zrębki drzewnej. Trociny zmierzy humimeter BMC albo BMA-2, a w terenie humimeter BL2 z sondą wbijaną do zrębków, która ma krzywą dla trocin od 14 do 50 % zawartości wody.

Jak głęboko sięga pomiar?

Na długość sondy, czyli 1 m. Z przedłużeniem (art. 12467) sonda ma 2 m. Wynik dotyczy zrębki wokół głowicy pomiarowej na końcu sondy.

Dlaczego miernik pokazuje inaczej niż suszarka?

Bo obie metody mają własne błędy, a metoda suszarkowa mierzy dużo mniejszą próbkę i odparowuje też substancje lotne. Różnice do ±3 % producent uznaje za normalne.

Podsumowanie

Humimeter BLL to miernik dla tych, którzy przyjmują, sprzedają albo spalają zrębkę drzewną i chcą znać jej zawartość wody od razu na placu: sonda 1 m na stałe, bez przewodu, trzy krzywe dobrane do rodzaju drewna i wielkości zrębki, pamięć 10 000 wyników ze średnią z serii. Jako autoryzowany dystrybutor Schaller humimeter w Polsce dostarczamy BLL razem z pomocą przy doborze krzywej - prześlij zdjęcie swojej zrębki z przyłożoną miarką, a wskażemy, od której krzywej zacząć. Napisz do nas – przygotujemy ofertę w 24 h.
