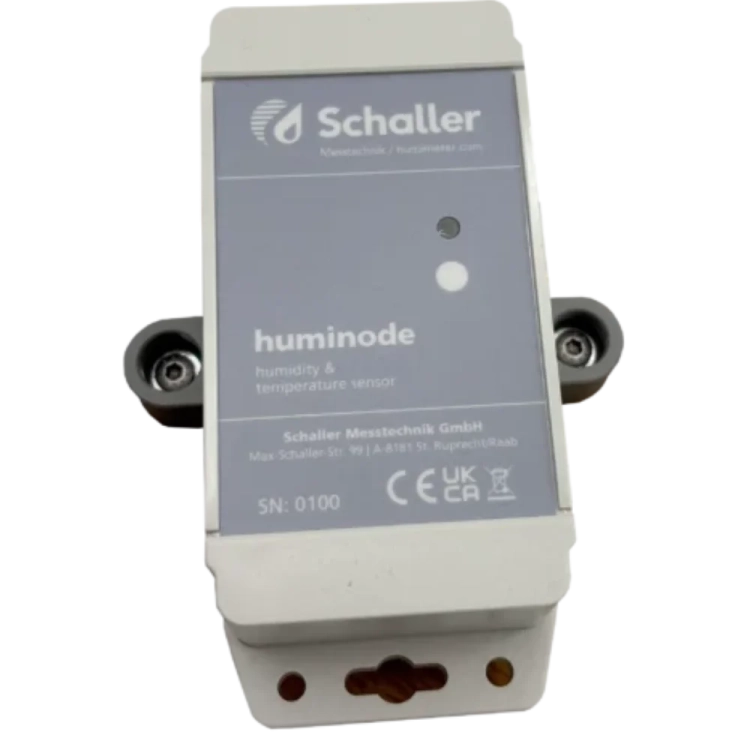

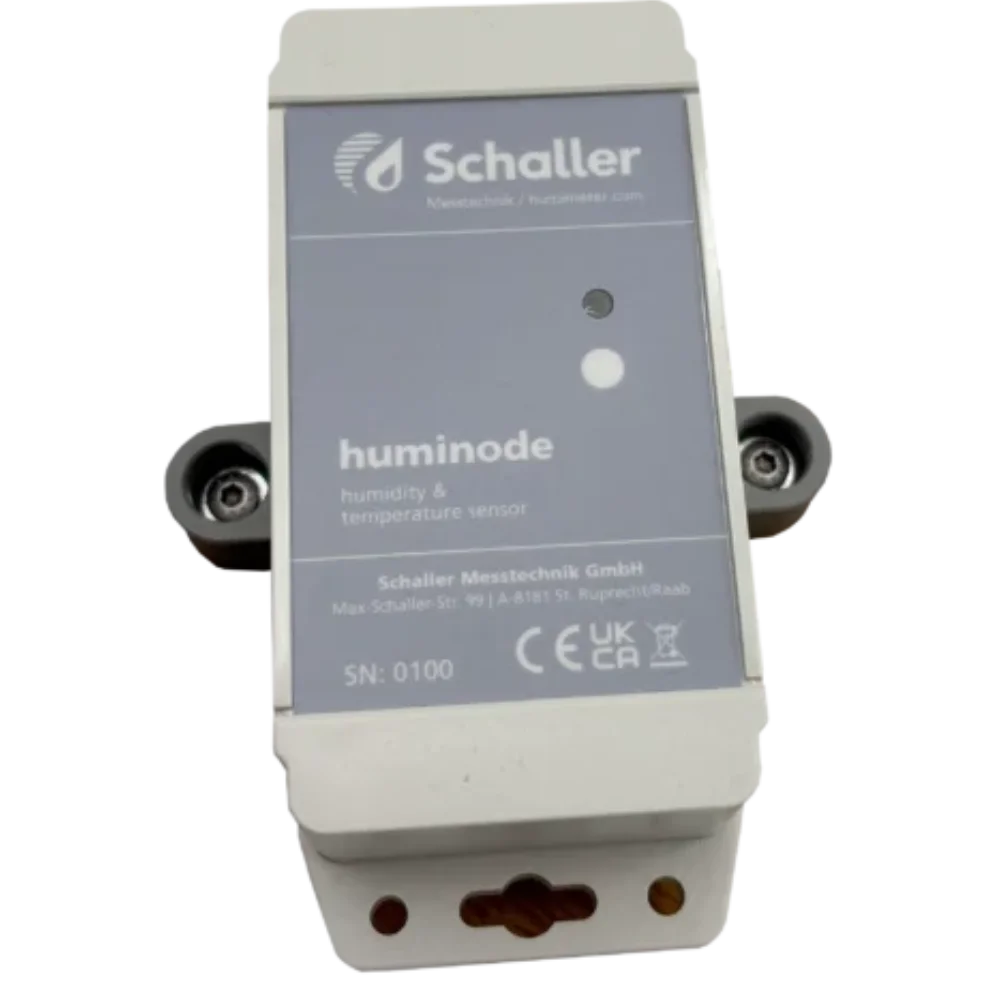

Schaller huminode IoT LW – zestaw pięciu czujników wilgotności drewna i biomasy

Wilgotność drewna albo pryzmy zrębków mierzy się zwykle miernikiem ręcznym: ktoś przychodzi, wbija elektrodę, notuje wynik i odchodzi. Kłopot polega na tym, że materiał zmienia się między jednym a drugim pomiarem, a najciekawsze bywa właśnie to, co dzieje się pomiędzy. huminode IoT LW zostaje w materiale na stałe. Wkręca się go elektrodą wprost w belkę albo zanurza w pryzmie i od tej chwili mierzy zawartość wody oraz temperaturę w zadanym takcie, wysyłając wyniki drogą radiową do dashboardu. Jesteśmy autoryzowanym dystrybutorem Schaller w Polsce; napisz do nas, a przygotujemy ofertę w 24 h.

Dlaczego pomiar ciągły zmienia rachunek

Przy biomasie stawką jest samozagrzewanie. Pryzma zrębków o zbyt wysokiej wilgotności zaczyna fermentować w środku, temperatura rośnie tygodniami i dopiero na końcu tej drogi pojawia się dym. Pomiar raz w tygodniu z brzegu pryzmy nie pokaże ogniska, które narasta w jej wnętrzu - a czujnik zostawiony w materiale pokaże trend zanim będzie za późno.

Przy drewnie konstrukcyjnym stawką jest odbiór i odpowiedzialność. Więźba, konstrukcja z drewna klejonego albo strop w obiekcie zabytkowym mają zachowywać wilgotność w określonym przedziale, a wykazać to trzeba zapisem, nie zapewnieniem. Ciągła rejestracja z datami jest dokumentem, którego nie da się odtworzyć po fakcie.

Trzecia sprawa to suszenie. Zapis pokazujący, kiedy materiał faktycznie doszedł do wilgotności docelowej, kończy spór między „już można" a „jeszcze nie" - i pozwala wyłączyć suszarnię wtedy, gdy trzeba, zamiast z zapasem.

Jak to działa - elektroda w materiale, dane przez LoRaWAN

huminode IoT LW mierzy zawartość wody metodą elektryczną, przez elektrodę wprowadzoną w materiał. Czujnik nie stoi obok - producent przewiduje wkręcenie go w materiał wprost przez złącze elektrody, więc urządzenie i punkt pomiarowy to jedno miejsce. Kompensacja temperatury działa automatycznie, a interwał pomiaru ustawia się indywidualnie, od 15 minut do kilku godzin.

Wyniki idą radiem w standardzie LoRaWAN - sieci zaprojektowanej pod urządzenia, które mają pracować latami na jednej baterii. Producent podaje zasięg do 10 km, zależny od otoczenia i infrastruktury, oraz żywotność baterii do 15 lat. Transmisja jest szyfrowana i zachowuje odporność także wewnątrz budynków oraz w miejscach oddalonych od infrastruktury.

Gdy połączenie LoRaWAN jest zestawione, wszystkie dalsze ustawienia, analizy i funkcje nadzoru prowadzi się już z poziomu dashboardu. Widać w nim wartości bieżące, maksymalne, minimalne i średnie, a urządzenia porządkuje się tagami, folderami i filtrami.

Uruchomienie krok po kroku

1. Wybierz punkty pomiarowe i sprawdź, czy leżą w zasięgu bramki. Zasięg LoRaWAN sięga 10 km, ale producent zaznacza wprost, że zależy od otoczenia i infrastruktury.
2. Dobierz elektrodę do materiału: wkręcaną podwójną do drewna litego i elementów konstrukcyjnych albo wbijaną do zrębków, pelletu i innych materiałów sypkich.

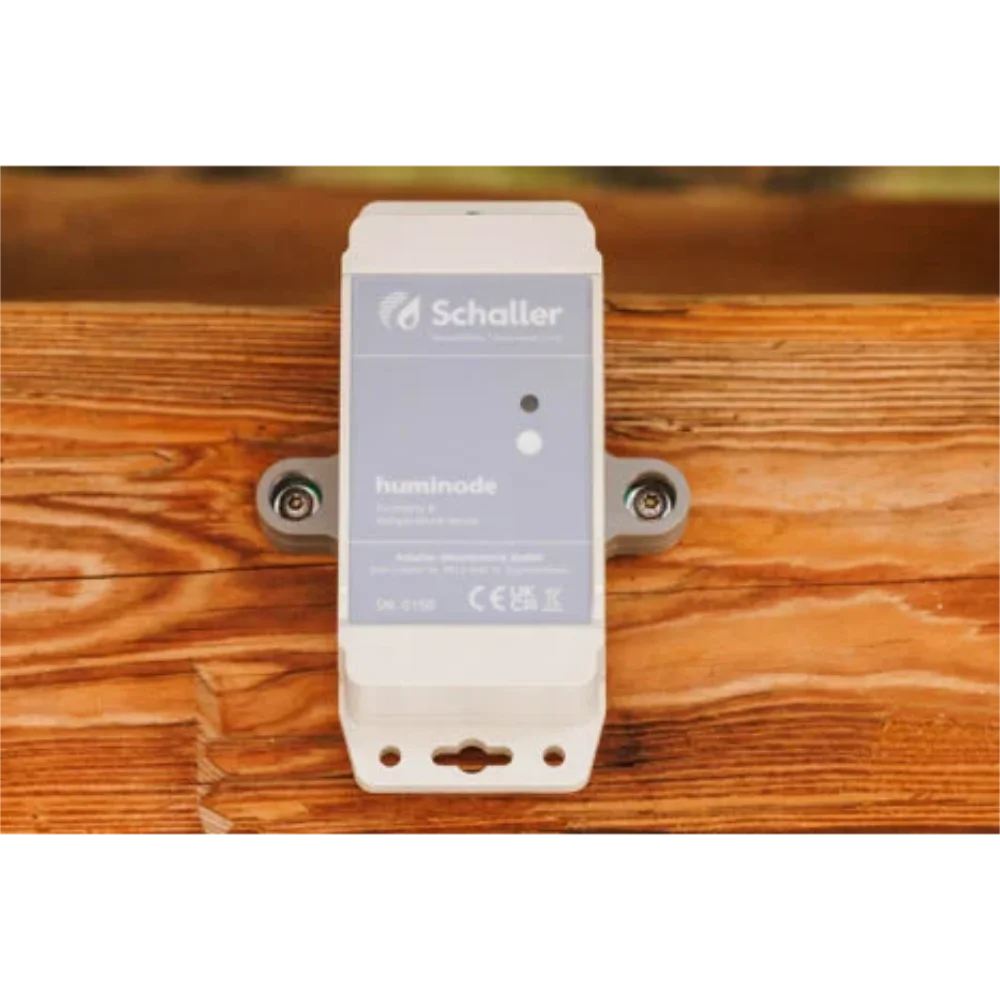

3. Osadź czujnik w materiale przez złącze elektrody. Przy elektrodzie wkręcanej urządzenie mocuje się w materiale bezpośrednio, więc nie potrzebuje osobnego uchwytu ani zasilania.
4. Ustaw interwał pomiaru - od 15 minut do kilku godzin, osobno dla każdego czujnika. Pryzma w trakcie sezonowania nie potrzebuje tego samego taktu co konstrukcja monitorowana przez lata.
5. Dalszą konfigurację, analizy i nadzór prowadź z dashboardu - po zestawieniu łączności wszystko dzieje się już tam.
6. Zostaw czujnik w materiale. To jest sens tego rozwiązania: zapis ciągły w trybie bezobsługowym, a nie seria pojedynczych odczytów.

Co obejmuje cena

Producent sprzedaje huminode wyłącznie w partiach po pięć sztuk i cena na tej karcie dotyczy właśnie takiego zestawu - pięciu czujników huminode IoT LW z we wspólnej walizce, bez elektrod. To nie jest nasza decyzja handlowa, tylko minimalna wielkość zamówienia po stronie Schallera.

Do pracy potrzebne są jeszcze trzy rzeczy, dobierane osobno w polu wariantów:

• Elektroda do każdego czujnika - jeden czujnik mierzy w jednym punkcie, więc do zestawu pięciu potrzeba pięciu elektrod. Warianty elektrod są dlatego wyceniane za komplet pięciu sztuk.
• Bramka - odbiera dane z czujników i przekazuje je dalej. Jedna bramka obsługuje wiele czujników, więc warianty bramek liczone są za sztukę. Producent podaje, że jedna bramka obsługuje co najmniej sto czujników, więc przy typowej instalacji wystarczy jedna sztuka. Jeśli masz już własną sieć LoRaWAN, czujniki mogą pracować w niej i bramka od nas nie jest wtedy potrzebna.
• Roczna licencja dashboardu - producent licencjonuje ją na jeden czujnik, więc do zestawu pięciu potrzeba pięciu licencji i tak jest wyceniony wariant. Licencję odnawia się co roku. Po jej wygaśnięciu zapisane dane zostają usunięte, więc historię pomiarów warto eksportować na bieżąco.

Minimum pięciu sztuk obowiązuje przy każdym zamówieniu, także przy dokupieniu czujników do istniejącej instalacji - dlatego przy planowanej rozbudowie warto od razu przewidzieć zapas.

Dobór konfiguracji - ile bramek, która wersja i jak rozmieścić czujniki - ustalamy z Tobą przed wysyłką, bo zależy od geometrii obiektu i od tego, co masz już na miejscu.

Elektrody - jedna na czujnik

Bramki - którą wybrać

Bramki z modułem LTE - 15365 i 15181 - pracują z kartą SIM po stronie klienta, wystarczy zwykła karta lokalnego operatora wraz z abonamentem. Bramka mobilna 15364 korzysta z sieci bezprzewodowej, którą masz już w obiekcie.

Dane techniczne

Gdzie ten system pracuje

• Składy zrębków i pelletu - kontrola pryzmy od środka, wykrywanie ognisk samozagrzewania zanim pojawi się dym.
• Konstrukcje drewniane - więźba, drewno klejone, stropy: zapis wilgotności ciągnący się latami, bez ingerencji w konstrukcję poza jednym otworem na elektrodę.
• Obiekty zabytkowe - monitoring elementów drewnianych w obiekcie objętym ochroną konserwatorską, gdzie prowadzenie kabli nie wchodzi w grę.
• Suszarnie i sezonowanie - dokumentowanie dochodzenia materiału do wilgotności docelowej zamiast szacowania z zapasem.

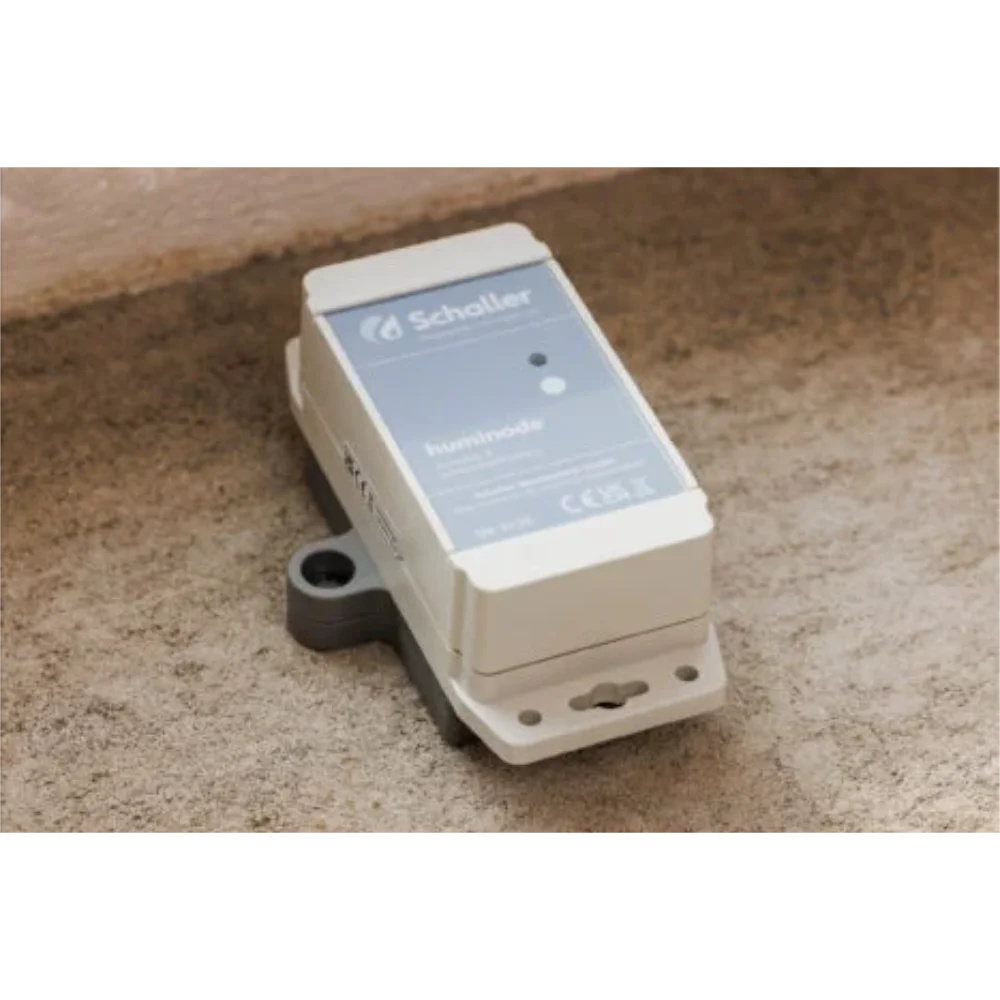

• Materiały budowlane i gleba - z elektrodą wbijaną, tam gdzie interesuje Cię złoże, a nie pojedynczy element.

Zanim kupisz - czy potrzebujesz właśnie LW

Rodzina huminode ma dwie wersje i różni je to, co mierzą. huminode IoT RH mierzy klimat - wilgotność i temperaturę powietrza, sondą powietrzną albo wtykową do materiałów sypkich. LW mierzy zawartość wody w materiale, elektrodą wprowadzoną w drewno albo w złoże. Jeżeli pytanie brzmi „jakie warunki panują w tym pomieszczeniu", właściwy jest RH; jeżeli „ile wody ma ta belka albo ta pryzma" - LW.

Jeżeli masz doprowadzone zasilanie i sterownik, a pomiar ma trafiać wprost do automatyki linii, właściwym rozwiązaniem jest przewodowy przetwornik LF-TD-H Wood z wyjściem 4-20 mA. To sprzęt do instalacji technologicznej, nie do pryzmy na placu.

Jeżeli natomiast potrzebujesz odczytu w ręku, w wielu miejscach naraz, a nie zapisu ciągłego z jednego punktu - właściwy jest miernik przenośny: humimeter BL2 do biomasy i drewna albo humimeter WLW dla tartaków i stolarni. Warto o tym pamiętać, bo huminode nie zastępuje miernika ręcznego - pięć czujników to pięć punktów, a nie cały skład.

Do tego dwie rzeczy, które trzeba wiedzieć z góry. Producent sprzedaje czujniki wyłącznie po pięć sztuk, więc to nie jest zakup na jeden punkt pomiarowy. I do kompletu potrzebna jest bramka oraz roczna licencja dashboardu na każdy czujnik - system jest tańszy od okablowania obiektu, ale nie składa się z samych czujników.

Podsumowanie

huminode IoT LW jest dla tych zastosowań, w których wilgotność materiału trzeba znać stale, a nie od czasu do czasu: pryzmy biomasy narażone na samozagrzewanie, konstrukcje drewniane wymagające dokumentacji przez lata, procesy suszenia rozliczane co do punktu procentowego. Elektroda wkręcana wprost w materiał, bateria do 15 lat i zasięg radiowy do 10 km sprawiają, że instalacja kończy się na osadzeniu czujnika i wybraniu interwału. Pamiętaj o minimalnym zamówieniu pięciu sztuk, o elektrodzie do każdego czujnika oraz o bramce i licencji dashboardu. Pomożemy dobrać elektrody i rozplanować punkty pomiarowe.
