Tecnosoft MicroW S Bendable 2 mm – rejestrator z giętką sondą do ciasnych wsadów

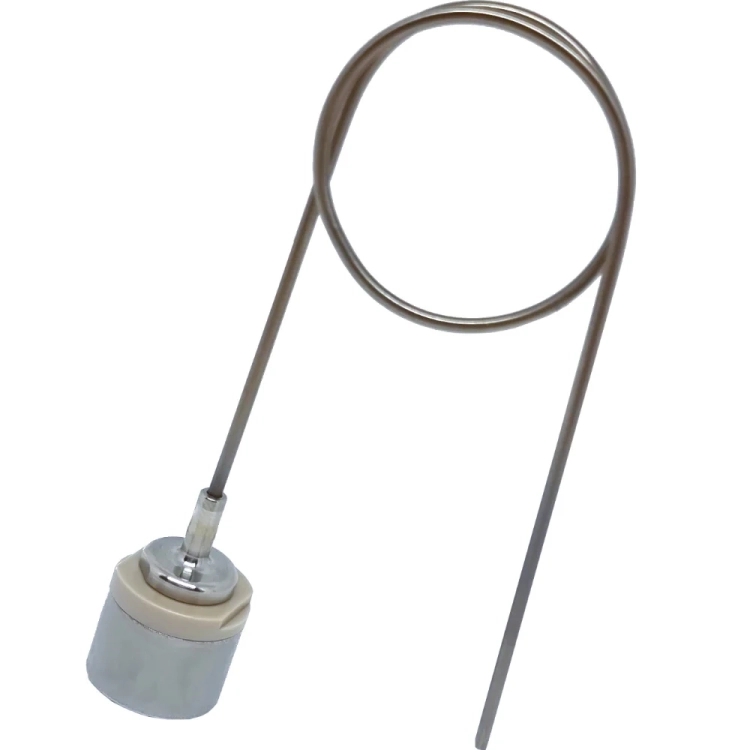

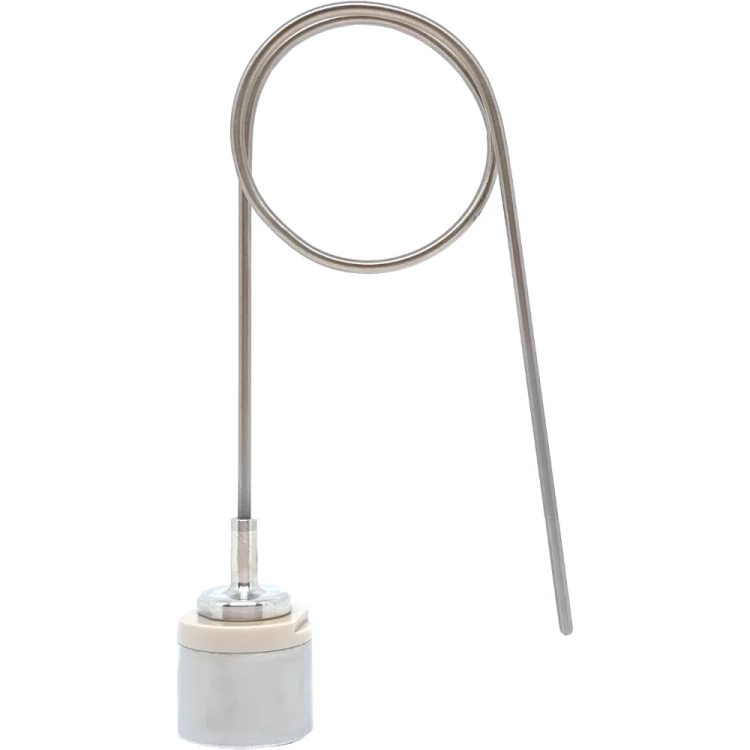

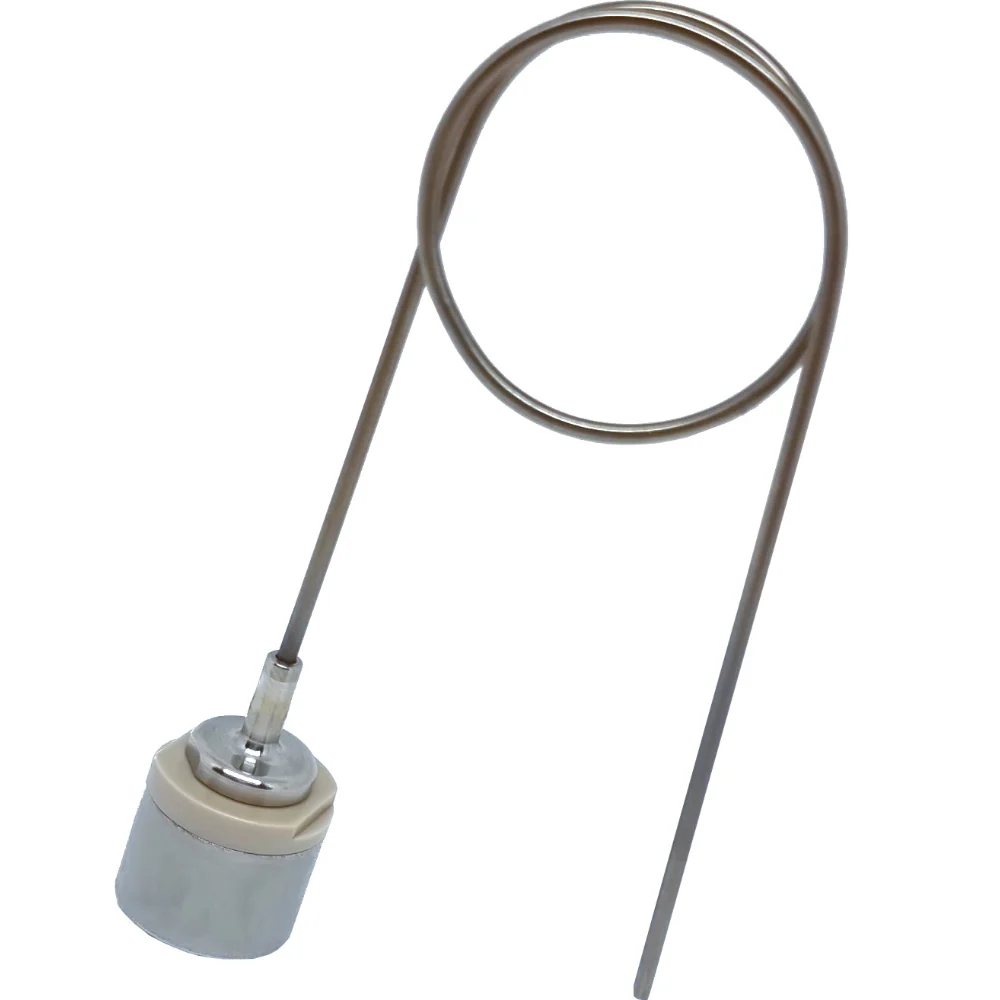

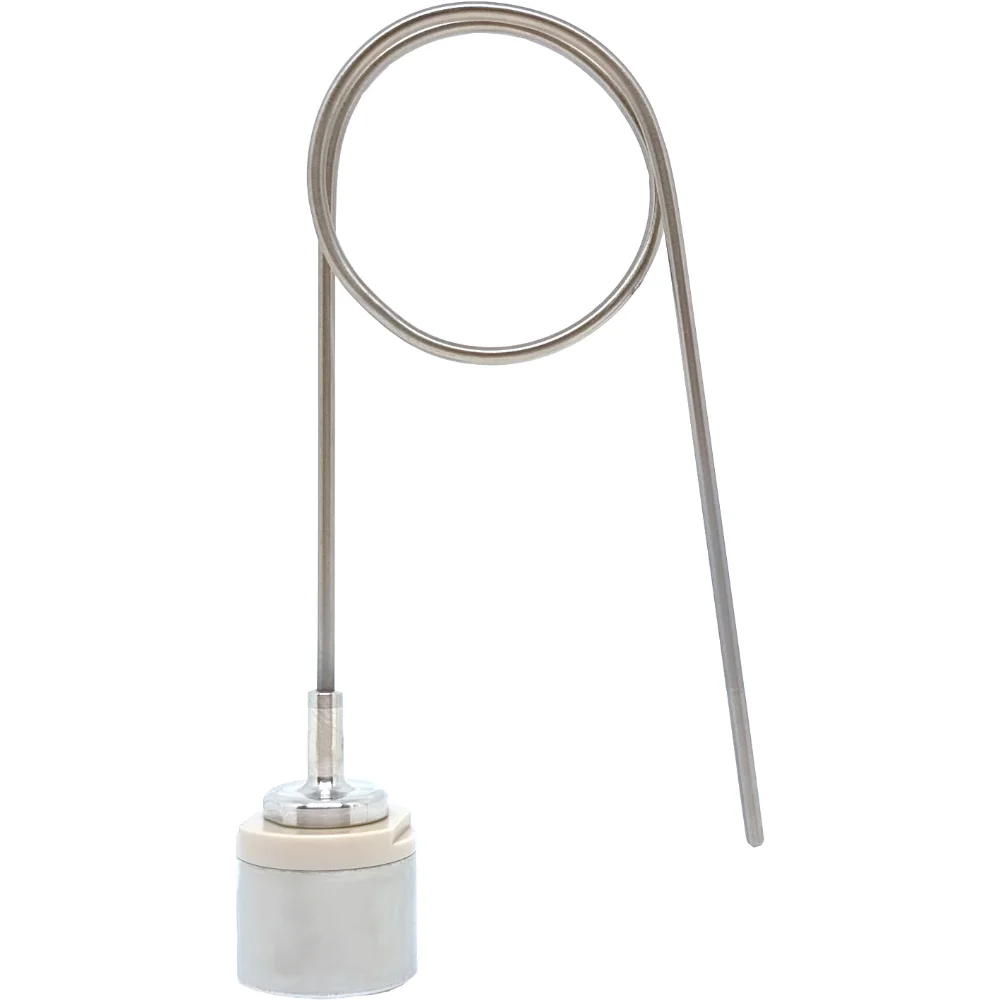

Rejestrator temperatury Tecnosoft MicroW S Bendable 2 mm - najmniejsza obudowa z sondą, która trzyma kształt

Sonda formowalna jest rozwiązaniem pośrednim między sondą sztywną a sondą na przewodzie i w walidacji procesów termicznych bywa jedynym, które w ogóle działa. Sztywna wymaga, żeby korpus rejestratora stanął dokładnie nad punktem wkłucia. Elastyczna układa się swobodnie, ale nie utrzymuje pozycji, więc po zamknięciu komory nie ma pewności, gdzie znajduje się czubek czujnika. Tecnosoft MicroW S Bendable 2 mm łączy jedno z drugim: sondę wygina się ręką raz, a ona utrzymuje nadany kształt przez cały cykl.

Obudowa ma 18 mm wysokości i 20 mm średnicy, całe urządzenie waży 17 g - to najmniejszy korpus, w jakim Tecnosoft montuje sondę formowalną. Rejestrator jest autonomiczny: ma własną pamięć na 20 224 pomiary, własne ogniwo i własną elektronikę pomiarową. Nie wymaga przewodu przechodzącego przez uszczelnienie komory ani transmisji radiowej, która przez ścianę autoklawu i tak nie przechodzi.

Średnica sondy 2 mm to w tej rodzinie wybór domyślny: sonda jest wyraźnie sztywniejsza od wersji 1,5 mm, lepiej znosi wielokrotne przeformowywanie i pewniej trzyma pozycję w ciężkim, warstwowo układanym wsadzie. Jako dystrybutor Tecnosoft w Polsce dostarczamy ją w długości katalogowej 300 mm oraz w długości dobranej do konkretnego zastosowania. Napisz do nas - przygotujemy ofertę w 24 h.

Co daje możliwość odsunięcia rejestratora od punktu pomiaru

Punkt, który trzeba zmierzyć, i miejsce, w którym da się położyć rejestrator, rzadko są tym samym punktem. W koszu sterylizacyjnym, w zgrzewanej tacy albo w kartonie zbiorczym rdzeń produktu jest w środku, a wolna przestrzeń - przy ścianie. Sonda formowalna pozwala te dwa miejsca rozdzielić: czubek zostaje w rdzeniu, korpus leży obok, a odległość między nimi wyznacza wygięty odcinek sondy.

Producent opisuje to wprost jako możliwość umieszczenia urządzenia przy opakowaniu zamiast na nim. W praktyce daje to trzy rzeczy:

• wsad zachowuje prawdziwą geometrię - mierzysz proces, a nie proces zaburzony obecnością czujnika,
• ułożenie jest powtarzalne między cyklami, bo raz uformowana sonda wraca w to samo miejsce,
• jeden rejestrator obsługuje opakowania o różnych kształtach - zmienia się tylko sposób wygięcia.

Sonda formowalna nie jest przy tym przegubem. Wygięcia wykonuje się spokojnie i łagodnym promieniem, bez zaginania na ostro; sonda 2 mm wybacza przy tym więcej niż cieńsza. Jeżeli potrzebujesz sondy naprawdę elastycznej, ze sztywną końcówką do wkłucia, właściwym modelem jest MicroW S Flexible.

Dlaczego 2 mm, a nie 1,5 mm

Grubsza sonda ma nieco większą masę własną, więc reaguje minimalnie wolniej na gwałtowne zmiany temperatury. W zamian daje dwie rzeczy, które w codziennej pracy walidacyjnej ważą więcej niż ułamki sekundy opóźnienia:

• większą sztywność po uformowaniu - sonda utrzymuje kształt również wtedy, gdy wsad jest ciężki, dociskany albo przemieszczany razem z koszem,
• większą odporność na wielokrotne przeformowywanie - przy zmieniających się formatach opakowań to ta sonda przetrwa więcej cykli.

Wersję o średnicy 1,5 mm, szybszą i zostawiającą mniejszy ślad po wkłuciu, opisaliśmy na osobnej karcie: MicroW S Bendable 1.5 mm. Obie mają tę samą obudowę, tę samą elektronikę i tę samą cenę katalogową - wybór dotyczy wyłącznie sondy.

Dwie długości sondy: katalogowe 300 mm i wersja na zamówienie

Rejestrator występuje w dwóch wykonaniach, różniących się wyłącznie długością sondy:

Długość dotyczy samej sondy. Podstawa sondy o wymiarach 3 h × 14 Ø mm nie wlicza się do tego wymiaru i jest sztywnym elementem konstrukcyjnym, którego nie da się schować w produkcie.

Sonda na zamówienie ma sens tam, gdzie odległość od miejsca odłożenia rejestratora do rdzenia produktu jest znana i powtarzalna. Dobrana długość eliminuje nadmiar sondy, który w ciasnym koszu trzeba gdzieś ułożyć, a przy każdym zamknięciu wsadu jest ryzykiem. Opisz nam wsad, a pomożemy dobrać wymiar przed zamówieniem.

Pierwsze i ostatnie 30 mm sondy pozostają sztywne

To cecha konstrukcyjna, nie wada. Odcinek 30 mm przy podstawie i 30 mm przy czubku nie ugina się. Sztywna końcówka pozwala przebić opakowanie i wprowadzić czujnik w rdzeń po linii prostej, bez uciekania na bok - a przy sondzie 2 mm robi się to pewniej niż cieńszą. Sztywny odcinek przy podstawie chroni miejsce wejścia sondy w obudowę, czyli najbardziej wrażliwy punkt całej konstrukcji.

Przy sondzie katalogowej 300 mm do formowania zostaje więc środkowe 240 mm. Ten odcinek decyduje o tym, jak daleko i pod jakim kątem można odsunąć korpus rejestratora od punktu wkłucia.

Zakresy pracy: rejestrator i sonda mają różne granice

To rozróżnienie decyduje o poprawności całego pomiaru, a bywa mylone przy porównywaniu kart katalogowych.

Powyżej 140 °C sama długa sonda nie wystarczy - korpus rejestratora trzeba osłonić termicznie i pilnować, żeby w żadnym momencie cyklu nie przekroczył 140 °C. Przy wzorcowaniu powyżej 140 °C producent podaje dodatkowo minimalną długość sondy 50 mm; wersja katalogowa 300 mm spełnia ten warunek z dużym zapasem.

Dolna granica to 0 °C. Ten model nie jest przeznaczony do procesów mroźniczych - do pomiarów poniżej zera i do liofilizacji służy osobna gałąź Ultra Freeze.

Świadectwo wzorcowania Accredia w cenie urządzenia

Każdy egzemplarz jest dostarczany ze świadectwem wzorcowania z akredytacją Accredia, uznawaną na równi z NIST, obejmującym sześć punktów:

Dla procesów wykraczających poza ten rozkład można zamówić dodatkowe punkty wzorcowania w zakresie 0 ÷ 250 °C. Producent zastrzega, że przy bardzo szerokim zakresie wzorcowania dokładność bywa gorsza od katalogowej, dlatego zestaw punktów uzgadnia się przed zamówieniem. Dokładność ±0,1 °C obowiązuje w zakresie wzorcowania - poza nim urządzenie nadal mierzy, tylko bez świadectwa.

Praca powyżej 140 °C - osłony termiczne dedykowane MicroW S

Osłona termiczna to naczynie o dużej pojemności cieplnej, w którym zamyka się korpus rejestratora, wypuszczając na zewnątrz samą sondę. Przez określony czas utrzymuje elektronikę poniżej 140 °C, mimo wyższej temperatury w komorze. Trzy osłony w naszej ofercie są zaprojektowane wprost pod obudowę MicroW S:

Największa, Heat Protection 2, utrzymuje bezpieczną temperaturę najdłużej i to ona wchodzi w grę przy pełnych cyklach powyżej 140 °C. Sonda 300 mm spełnia wymóg minimalnej długości przy każdej z trzech, więc wybór zależy od miejsca dostępnego we wsadzie.

Pełna specyfikacja techniczna MicroW S Bendable 2 mm

Dwie pozycje z tej tabeli decydują o tym, gdzie wolno położyć rejestrator. Stal AISI 316L, PEEK i o-ring FKM tworzą komplet dopuszczony do kontaktu z żywnością, a IP68 oznacza pełną szczelność również przy zanurzeniu i w nasyconej parze. Urządzenie wkłada się więc wprost do wsadu, bez woreczka i bez dodatkowej osłony.

Sonda 2 mm w trzech rozmiarach obudowy - S, L i XL

Ta sama sonda formowalna 2 mm występuje w trzech wielkościach korpusu. Elektronika i pamięć są identyczne; różnią się wysokość obudowy, ogniwo i dolna granica zakresu.

Przy porównywaniu kart zaskakuje zwykle jedno: najmniejszy model jest najdroższy. Miniaturyzacja kosztuje, a wersje L i XL mają dodatkowo większe ogniwo i pracują poniżej zera. Po wersji S sięga się wtedy, gdy o wyborze decyduje wymiar obudowy - wszędzie tam, gdzie mieści się korpus L, wybór L będzie tańszy. Pełne zestawienie rodziny znajdziesz w artykule porównawczym na naszym blogu.

Odczyt danych, konfiguracja i zgodność regulacyjna

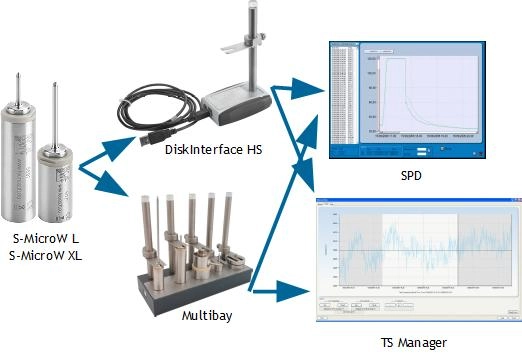

Rejestrator nie ma wyświetlacza ani przycisków. Programuje się go i odczytuje przez stację podłączoną do komputera:

• DiskInterface HS - stacja USB na jeden rejestrator, do pracy przy pojedynczych cyklach,
• Universal Multibay - stacja na pięć urządzeń naraz, do walidacji z wieloma punktami pomiarowymi.

Obowiązującym oprogramowaniem tej serii jest TS Manager 3. Poza konfiguracją i odczytem liczy ono wartości letalności procesu: F0, PU oraz A0, tworzy raporty w postaci nieedytowalnej i prowadzi ścieżkę audytu.

Ma to znaczenie wszędzie tam, gdzie zapis pomiaru jest dokumentem: przy walidacji sterylizatorów według EN ISO 17665 i PN-EN 285, przy wymaganiach FDA 21 CFR Part 11 wobec zapisów elektronicznych, przy Aneksie 11 EudraLex oraz przy kwalifikacji prowadzonej według GAMP 5.

Bateria, uszczelka i codzienna eksploatacja

Ogniwo 3 V wymienia użytkownik, bez odsyłania urządzenia do serwisu, a zapasowa bateria jest dołączana do każdego rejestratora. Oprogramowanie pokazuje jej stan przy każdym odczycie. Przy pracy ciągłej z krokiem 1 s producent podaje 560 000 pomiarów; przy typowym kroku walidacyjnym rzędu kilku sekund zapas jest odpowiednio większy.

Jedna zasada obowiązuje przy tej konstrukcji bezwzględnie: otwarcie obudowy deformuje o-ring, więc przy każdej wymianie baterii zakłada się nową uszczelkę. To ona odpowiada za szczelność IP68 i za przejście cyklu w parze wodnej bez uszkodzenia elektroniki. Do otwierania obudowy służy dedykowany klucz Tecnosoft.

Producent oferuje też zestaw serwisowy TS18SMWSBK - baterię z kompletem uszczelek do MicroW S. Nie mamy go dziś jako osobnej pozycji w sklepie, ale sprowadzamy na życzenie.

Mocowanie rejestratora i sondy w opakowaniu

Przy sondzie formowalnej mocowanie sprowadza się do dwóch pytań: czym unieruchomić czubek na zadanej głębokości i czym przytrzymać korpus, żeby nie przemieszczał się po tacy. Pomagają w tym akcesoria z naszej oferty:

Gdzie MicroW S Bendable 2 mm sprawdza się najlepiej

• Sterylizacja parowa - walidacja i mapping komór, pomiar rdzenia produktu w koszach układanych warstwowo.
• Przemysł spożywczy - pasteryzacja i sterylizacja w opakowaniach jednostkowych i zbiorczych, kontrola obróbki cieplnej.
• Farmacja i biotechnologia - kwalifikacja procesów termicznych, dokumentacja zgodna z wymaganiami inspekcji.
• Wyroby medyczne - sterylizacja zestawów narzędziowych w ciasno pakowanych koszach.
• Kosmetyka i laboratoria - powtarzalne pomiary w małych pojemnikach, gdzie sonda sztywna nie ma jak wejść.

Pozostałe wersje MicroW S

Gałąź S to pięć wykonań o tej samej obudowie i elektronice, różniących się wyłącznie rodzajem sondy:

Dlaczego warto kupić MicroW S Bendable 2 mm w Omnic.pl

Jesteśmy dystrybutorem Tecnosoft w Polsce. Dostarczamy urządzenia fabrycznie nowe, ze świadectwem wzorcowania Accredia w cenie, z polskim wsparciem technicznym i dostępem do pełnej gamy akcesoriów. Pomożemy dobrać długość sondy, osłonę termiczną i sposób mocowania do konkretnego wsadu jeszcze przed zamówieniem - to najtańszy moment na wychwycenie pomyłki.

Napisz do nas z opisem procesu i opakowania - przygotujemy ofertę w 24 h.
