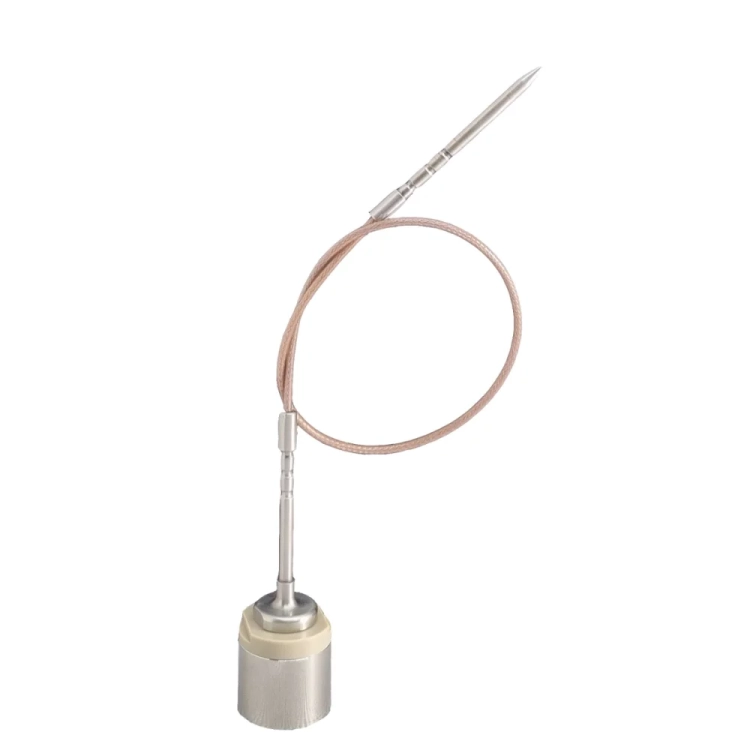

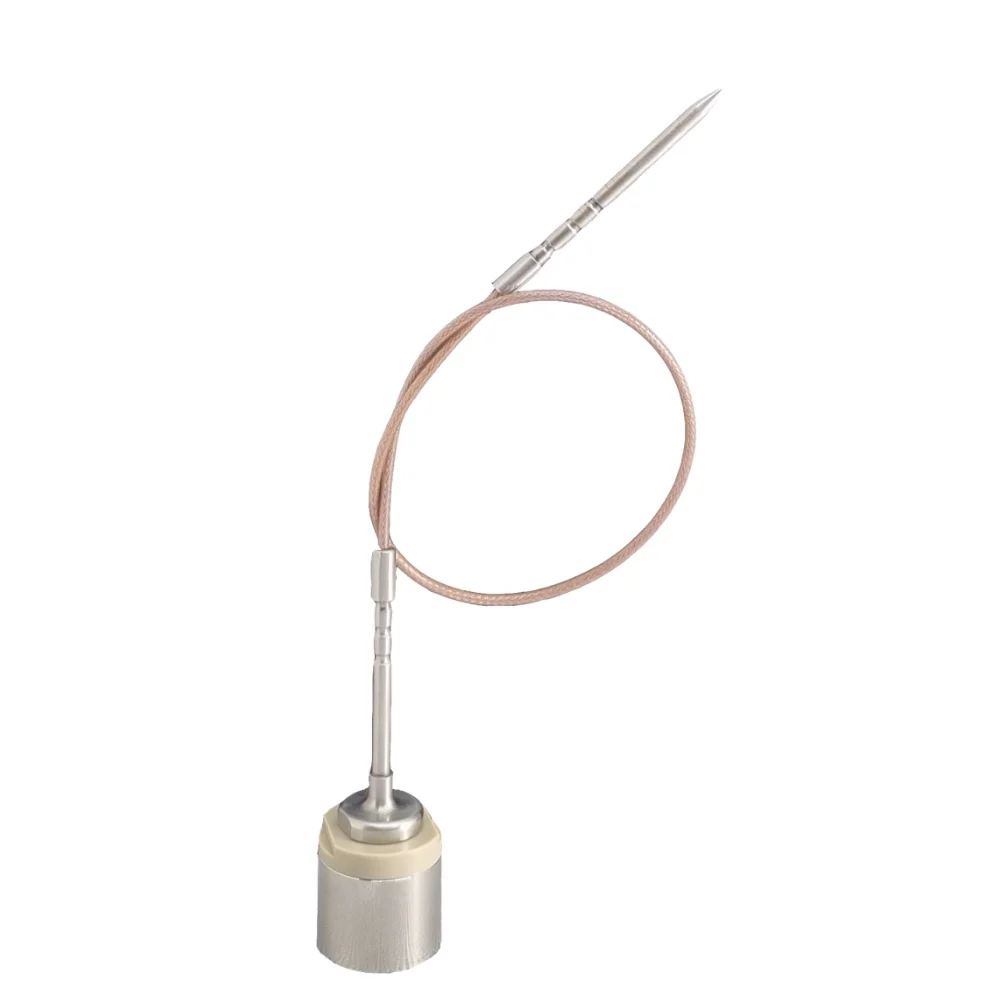

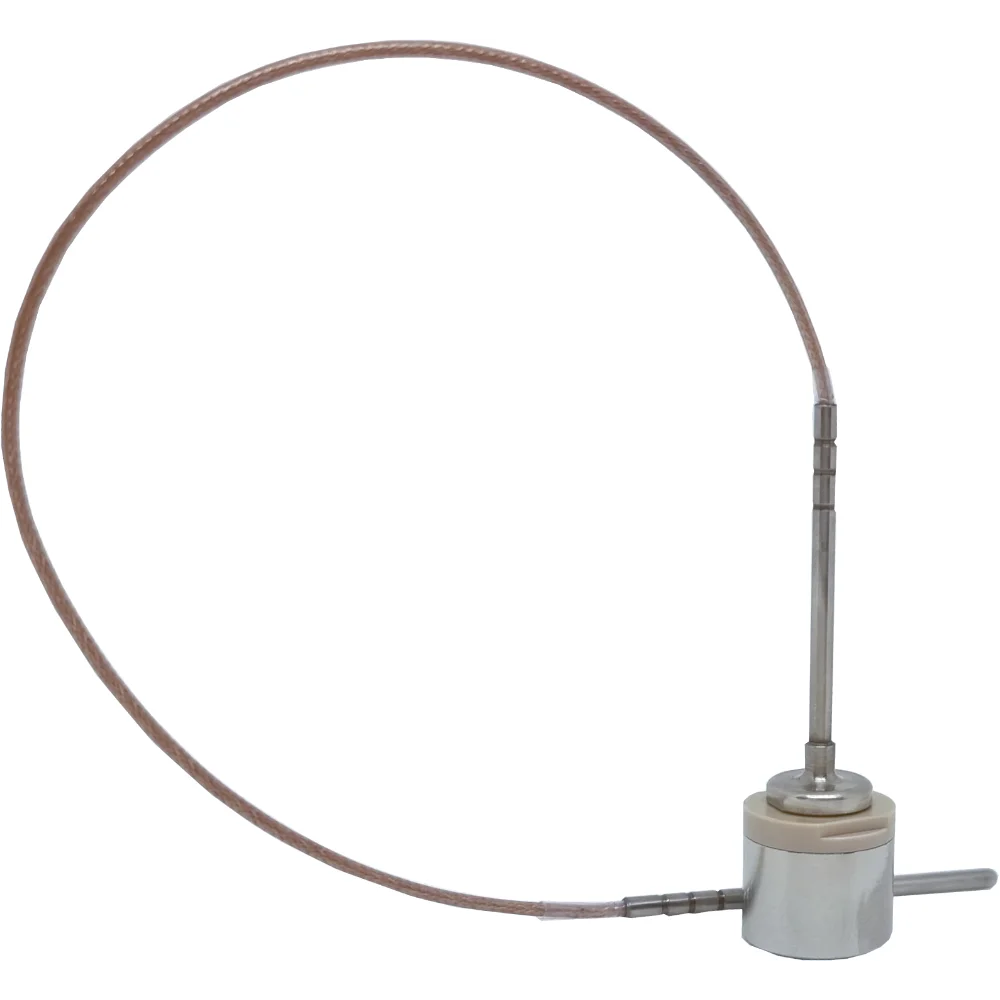

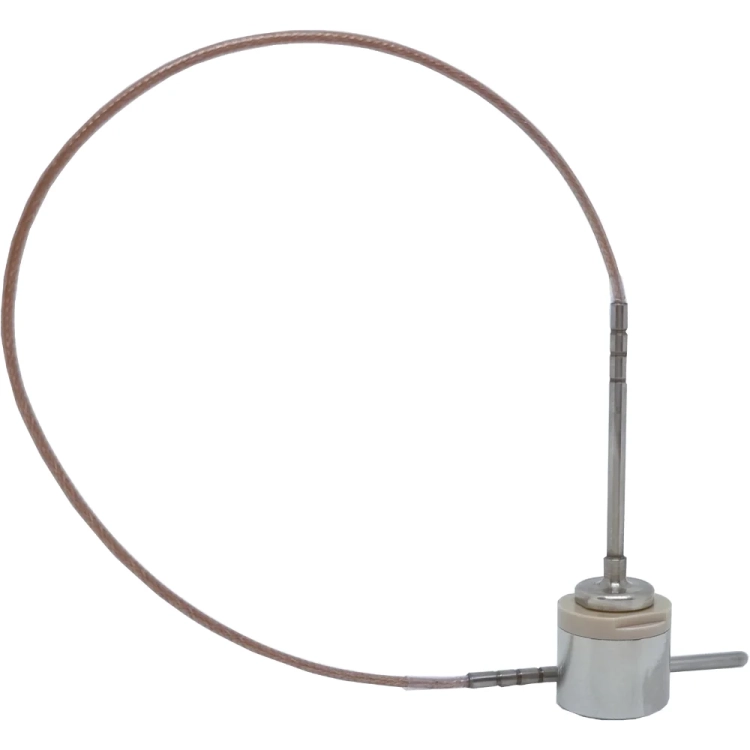

Tecnosoft MicroW S Flexible – najmniejszy rejestrator z sondą elastyczną 300 mm

Rejestrator Tecnosoft MicroW S Flexible - pomiar tam, gdzie sztywna sonda nie dojdzie

W walidacji procesów termicznych liczy się jedno miejsce: punkt najwolniej nagrzewający się we wsadzie. Kłopot w tym, że rzadko leży on na prostej linii od ścianki opakowania. Zakrzywiona ampułka, worek infuzyjny ułożony warstwowo, słoik z pokrywką zakręcaną na gorąco, wąż w zestawie medycznym - w każdym z tych przypadków sonda sztywna albo nie dojdzie do rdzenia, albo trzeba ją wprowadzić pod kątem, który zmienia geometrię wsadu i tym samym sam wynik pomiaru.

Tecnosoft MicroW S Flexible rozwiązuje ten problem konstrukcyjnie. Sonda jest dwuczęściowa: 300 mm odcinka elastycznego, który można poprowadzić dowolną drogą wokół przeszkody, zakończone sztywną końcówką pomiarową o długości 50 mm i średnicy 3 mm, która wchodzi w produkt prosto i na powtarzalną głębokość. Sam rejestrator ma 18 mm wysokości, 20 mm średnicy i waży 17 g, więc zostaje poza strefą pomiaru i nie zaburza przepływu ciepła w opakowaniu.

Jako dystrybutor Tecnosoft w Polsce dostarczamy MicroW S Flexible z certyfikatem wzorcowania w cenie urządzenia, w wersji katalogowej albo z końcówką o długości ustalanej indywidualnie. Napisz do nas - przygotujemy ofertę w 24 h.

Co daje rozdzielenie sondy na odcinek elastyczny i sztywną końcówkę

Rejestratory z sondą w całości giętką pozwalają uformować tor, ale nie gwarantują, że czubek wejdzie w produkt pod właściwym kątem i na tę samą głębokość w każdym powtórzeniu. Rejestratory z sondą w całości sztywną gwarantują geometrię wkłucia, ale wymagają prostej drogi od korpusu do punktu pomiaru. MicroW S Flexible łączy obie cechy w jednym urządzeniu:

• odcinek elastyczny 300 mm - prowadzi sondę wokół przeszkód, przez zagięcia opakowania i wzdłuż ścianek komory, bez naprężania miejsca wkłucia;
• sztywna końcówka 50 mm - odpowiada za samo wkłucie: wchodzi prosto, na powtarzalną głębokość, bez uciekania w bok przy gęstszych produktach;
• średnica końcówki 3 mm - ta sama co w pozostałych modelach gałęzi S, więc czas odpowiedzi i ślad po wkłuciu są porównywalne z wersją ze sztywną sondą;
• podstawa sondy 3 mm wysokości i 14 mm średnicy - nie wlicza się do podanej długości sondy, o czym warto pamiętać przy planowaniu przepustu w opakowaniu.

Sondy nie da się wymieniać między egzemplarzami. Zestaw rejestrator plus sonda jest kalibrowany jako całość, dlatego długość końcówki wybiera się na etapie zamówienia, a nie później.

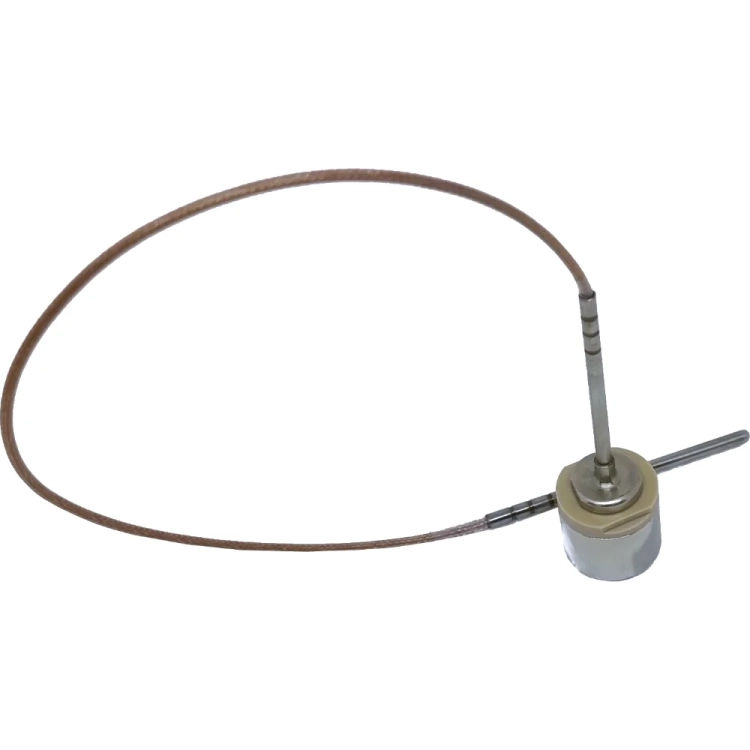

Dwie wersje MicroW S Flexible w konfiguratorze

Dłuższe końcówki niż 175 mm producent wycenia indywidualnie. Minimalna długość końcówki na zamówienie wymaga potwierdzenia przy składaniu zamówienia - katalog i karta produktowa Tecnosoft podają w tym miejscu różne wartości, więc każdą konfigurację niestandardową potwierdzamy u producenta przed przyjęciem zamówienia.

Zakres 0 ÷ 140 °C - jedyny model gałęzi S bez sondy wysokotemperaturowej

To jest różnica, którą trzeba postawić wprost, bo decyduje o przydatności urządzenia do procesu. Cztery pozostałe modele MicroW S mają rejestrator pracujący do 140 °C i sondę wytrzymującą do 250 °C. MicroW S Flexible pracuje w zakresie 0 ÷ 140 °C w całości - rejestrator i sonda. Odpowiada za to osłona odcinka elastycznego, która nie znosi temperatur wyższych.

Dla klasycznej sterylizacji parowej w 121 °C i 134 °C oraz dla pasteryzacji to zakres w zupełności wystarczający. Jeśli natomiast proces przekracza 140 °C - depirogenizacja, wypiek, obróbka olejowa - właściwym wyborem jest model ze sztywną albo giętką sondą wysokotemperaturową:

Certyfikat wzorcowania w cenie - sześć punktów odniesionych do procesu

Każdy egzemplarz jest dostarczany z certyfikatem wzorcowania spójnym pomiarowo ze wzorcem odniesienia, wykonanym w sześciu punktach. Nie są to liczby przypadkowe - każda odpowiada realnemu punktowi pracy w procesach termicznych:

Na zamówienie producent dokłada punkty dodatkowe w zakresie 0 ÷ 140 °C. Warto o nie poprosić, jeśli proces ma temperaturę roboczą, której nie ma w standardowej szóstce - na przykład 134 °C przy sterylizacji szybkiej albo 63 °C przy pasteryzacji długiej.

Osłony termiczne dla MicroW S

Osłona termiczna chroni korpus rejestratora, gdy otoczenie jest cieplejsze niż wnętrze wsadu albo gdy urządzenie musi przetrwać przejazd przez strefę gorącą. W ofercie są trzy osłony przygotowane wprost pod gałąź S:

Sztywna końcówka MicroW S Flexible w wersji katalogowej ma 50 mm, więc spełnia wymóg minimalnej długości sondy wszystkich trzech osłon, łącznie z największą. Przy końcówce krótszej niż 50 mm zostają osłony 1 i 3.

Pełna specyfikacja techniczna MicroW S Flexible

Materiały dopuszczone do kontaktu z żywnością i lekiem

Wszystkie elementy mające kontakt z produktem wykonano z materiałów obojętnych: korpus i sonda ze stali nierdzewnej AISI 316L, elementy izolacyjne z PEEK, uszczelnienie z FKM. Ten sam zestaw materiałów stosuje się w instalacjach procesowych przemysłu spożywczego i farmaceutycznego, więc rejestrator można zanurzyć bezpośrednio w produkcie, bez pośredniej kieszeni pomiarowej.

Klasa szczelności IP68 obejmuje całe urządzenie razem z przepustem sondy. Rejestrator znosi zalanie, mycie w myjni oraz cykle w parze nasyconej pod ciśnieniem, a po zakończeniu misji wystarczy go opłukać i odczytać.

Bateria i uszczelka - co trzeba wiedzieć o eksploatacji

Ogniwo 1 × 3 V wystarcza na około 560 000 pomiarów przy kroku sekundowym, a w typowym cyklu walidacyjnym z krokiem 10 ÷ 30 s starcza na wiele miesięcy pracy. Baterię wymienia użytkownik, a stan naładowania pokazuje oprogramowanie przed każdą misją. Zapasowe ogniwo jest dołączone do każdego rejestratora.

Przy wymianie baterii obowiązuje jedna zasada, o której łatwo zapomnieć: otwarcie obudowy odkształca o-ring, więc uszczelkę wymienia się na nową przy każdym otwarciu. Inaczej klasa IP68 przestaje obowiązywać, a wilgoć wchodząca do wnętrza kończy się utratą danych z misji. Zestaw serwisowy dla gałęzi S nosi kod TS18SMWSBK i sprowadzamy go na życzenie. Do otwarcia obudowy służy dedykowany klucz TS17MU.

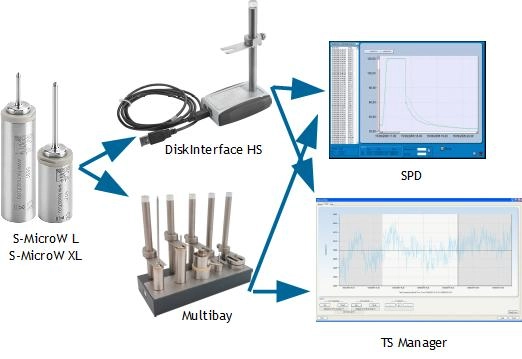

Stacje odczytu i oprogramowanie walidacyjne

MicroW S Flexible nie ma własnego wyświetlacza ani łączności bezprzewodowej - i to jest świadoma decyzja konstrukcyjna, bo dzięki temu urządzenie mieści się w 20 mm średnicy i wytrzymuje autoklaw. Konfiguracja misji oraz pobranie danych odbywa się przez stację odczytu:

TS Manager 3 liczy wartości letalności sam - F0 dla sterylizacji parowej, PU dla pasteryzacji i A0 dla dezynfekcji termicznej - i wystawia raport, którego danych nie da się edytować. Oprogramowanie odpowiada wymaganiom FDA 21 CFR Part 11, Aneksu 11 EudraLex oraz GAMP 5, więc raport nadaje się bezpośrednio do dokumentacji kwalifikacyjnej.

Akcesoria mocujące i ochronne

Pozostałe modele gałęzi MicroW S

Gałąź S to pięć wariantów tej samej elektroniki, różniących się wyłącznie budową sondy. Jeśli MicroW S Flexible nie odpowiada geometrii wsadu, wybór wygląda tak:

MicroW Flexible w gałęziach L i XL

Ta sama konstrukcja sondy występuje w dwóch większych gałęziach rodziny. Różnica dotyczy gabarytu korpusu, zakresu ujemnego i zapasu ogniwa - elektronika pomiarowa jest wspólna:

Zastosowania praktyczne

MicroW S Flexible sprawdza się wszędzie tam, gdzie droga do punktu pomiarowego nie jest prosta, a proces mieści się w 140 °C:

• walidacja autoklawów i sterylizatorów parowych - wyznaczanie F0 w rdzeniu wsadu przy 121 °C i 134 °C, z sondą prowadzoną wokół elementów kosza;
• farmacja - worki infuzyjne, ampułki, fiolki i zestawy jednorazowe, w których punkt najwolniej nagrzewający się leży poza osią opakowania;
• przemysł spożywczy - pasteryzacja i sterylizacja słoików, puszek, tacek oraz opakowań giętkich, gdzie sonda musi wejść przez zagięcie folii;
• wyroby medyczne - walidacja mycia i dezynfekcji termicznej narzędzi oraz drenów w myjniach-dezynfektorach z wyznaczaniem A0;
• laboratoria - kontrola jednorodności temperatury w łaźniach, cieplarkach i komorach klimatycznych;
• procesy z zamkniętym opakowaniem - gdy sondę trzeba wprowadzić przez przepust i doprowadzić do rdzenia okrężną drogą.

Podsumowanie - kiedy MicroW S Flexible jest właściwym wyborem

Wybierz MicroW S Flexible, jeśli punkt pomiarowy leży poza prostą linią od miejsca wkłucia, a proces nie przekracza 140 °C. Jeśli droga do rdzenia jest prosta, tańszy i szybszy w odpowiedzi będzie MicroW S ze sztywną sondą. Jeśli proces przekracza 140 °C, potrzebna jest sonda wysokotemperaturowa - a jeśli sonda ma trzymać stałe położenie w opakowaniu przez wiele cykli, właściwym wyborem jest MicroW S Threaded z gwintem M5.

Nie masz pewności, który wariant pasuje do procesu? Przygotowaliśmy porównanie całej rodziny MicroW, a w razie wątpliwości dobierzemy konfigurację razem z Tobą - na podstawie geometrii wsadu, temperatury roboczej i wymagań dokumentacyjnych. Jako dystrybutor Tecnosoft w Polsce dostarczamy urządzenia oryginalne, z certyfikatem wzorcowania i wsparciem technicznym po polsku. Napisz do nas - przygotujemy ofertę w 24 h.

Zgodność z normami i wymaganiami walidacyjnymi

Dane z MicroW S Flexible razem z raportem TS Manager 3 stanowią dowód w dokumentacji kwalifikacyjnej dla wymagań: EN ISO 17665 (walidacja sterylizacji parą wodną), PN-EN 285 (duże sterylizatory parowe), FDA 21 CFR Part 11 oraz Aneksu 11 EudraLex (zapisy elektroniczne i podpisy elektroniczne), a także GAMP 5 (walidacja systemów skomputeryzowanych). Certyfikat wzorcowania jest spójny pomiarowo ze wzorcem odniesienia, co zamyka wymóg spójności pomiarowej w audycie.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: sierpień 2026. Źródła: dane producenta Tecnosoft (katalog 8.8 i karty produktowe) + EN ISO 17665, PN-EN 285, FDA 21 CFR Part 11, Aneks 11 EudraLex oraz GAMP 5.
