Tecnosoft MicroW S Threaded – najmniejszy rejestrator z gwintowaną sondą M5

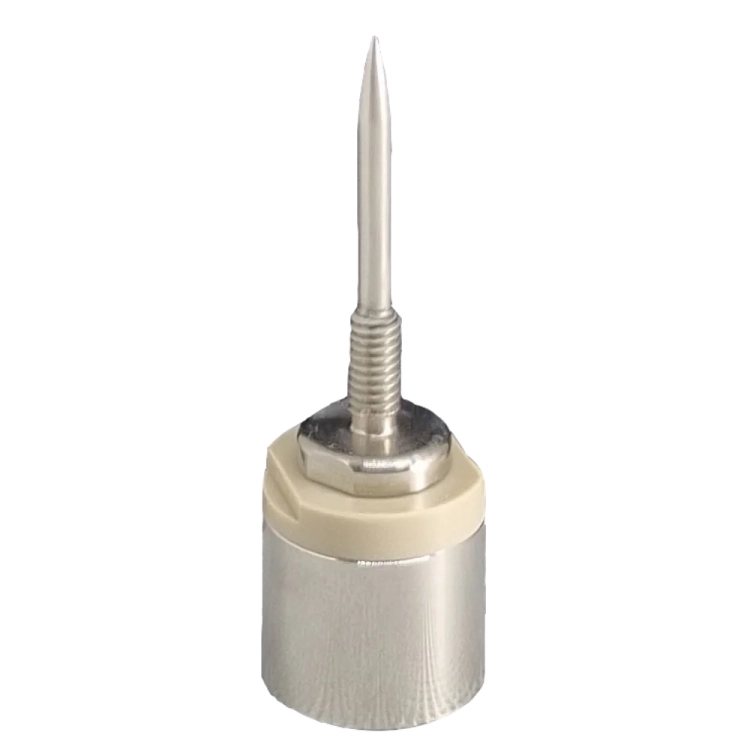

Rejestrator Tecnosoft MicroW S Threaded - sonda zamocowana na stałe w tym samym punkcie

Pomiar w procesie termicznym jest wart tyle, ile powtarzalność położenia sondy. Wystarczy, że czujnik przesunie się o kilka milimetrów między jednym cyklem a drugim, i wynik przestaje opisywać to samo miejsce we wsadzie. Przy walidacji, gdzie trzeba wykazać powtarzalność trzech kolejnych cykli, to nie jest niuans, tylko podstawa dowodu.

Tecnosoft MicroW S Threaded rozwiązuje sprawę mechanicznie. Pierwsze 10 mm sondy jest nagwintowane gwintem M5, dzięki czemu sondę wkręca się w ściankę opakowania, pokrywę pojemnika, przepust w komorze albo w przygotowany element kosza. Raz ustawiona głębokość wkłucia zostaje taka sama w każdym powtórzeniu, a sonda nie wysuwa się pod naporem wsadu ani przy gwałtownym odprowadzaniu pary.

Rejestrator ma 18 mm wysokości, 20 mm średnicy i waży 13 g - to najmniejsza i najlżejsza konstrukcja w rodzinie MicroW, więc mieści się w opakowaniach jednostkowych, w których większy korpus nie miałby szans. Jako dystrybutor Tecnosoft w Polsce dobieramy długość sondy pod konkretną aplikację i dostarczamy urządzenie z certyfikatem wzorcowania w cenie. Napisz do nas - przygotujemy ofertę w 24 h.

Gwint M5 - jak wygląda montaż w praktyce

Gwintowany jest początkowy odcinek sondy, a nie jej podstawa. Ma on 10 mm długości i wlicza się do całkowitej długości sondy, co trzeba uwzględnić przy zamawianiu: przy sondzie 40 mm do wnętrza wsadu wchodzi 30 mm licząc od powierzchni mocowania. Producent przewiduje dwa sposoby mocowania, zależnie od tego, czy opakowanie da się otworzyć po cyklu:

Podstawa sondy ma 3 mm wysokości i 14 mm średnicy i nie wlicza się do podanej długości sondy. To ta liczba decyduje o średnicy otworu, który trzeba przewidzieć w ściance, a nie średnica samej sondy.

Długość sondy dobierana na zamówienie

MicroW S Threaded występuje w jednej pozycji katalogowej, z długością sondy ustalaną indywidualnie. Nie ma tu wersji półkowych, bo długość wynika wprost z geometrii wsadu i z grubości ścianki, przez którą sonda przechodzi:

Minimum 22 mm wynika wprost z konstrukcji: 10 mm zabiera sam gwint, a pozostałe 12 mm to najkrótszy odcinek pomiarowy, jaki producent jest w stanie wykonać. Sondy dłuższe niż 175 mm producent wycenia indywidualnie.

Sondy nie da się wymieniać między egzemplarzami - zestaw rejestrator plus sonda jest wzorcowany jako całość, więc długość wybiera się raz, na etapie zamówienia.

Zakres pracy: rejestrator do 140 °C, sonda do 250 °C

To rozróżnienie decyduje o tym, do jakich procesów urządzenie się nadaje, i bywa źródłem nieporozumień. Rejestrator - czyli korpus z elektroniką i baterią - pracuje w zakresie 0 ÷ 140 °C. Sonda mierzy do 250 °C, ale powyżej 140 °C wytrzymuje wyłącznie jej czubek. W praktyce oznacza to, że w procesie powyżej 140 °C korpus musi pozostać w strefie chłodniejszej, a do wsadu wchodzi sama końcówka sondy.

Przy wzorcowaniu powyżej 140 °C minimalna długość sondy wynosi 50 mm - czubek musi być dostatecznie odsunięty od korpusu, żeby ten nie przekroczył własnego zakresu. Zamawiając urządzenie do procesu wysokotemperaturowego, warto od razu przewidzieć sondę co najmniej tej długości, bo przy krótszej producent nie wykona wzorcowania w górnym zakresie. Przy szerokim zakresie wzorcowania dokładność bywa gorsza niż standardowe ±0,1 °C, dlatego zakresy potwierdzamy z producentem przed przyjęciem zamówienia.

Certyfikat wzorcowania w cenie - sześć punktów odniesionych do procesu

Każdy egzemplarz jest dostarczany z certyfikatem wzorcowania spójnym pomiarowo ze wzorcem odniesienia, wykonanym w sześciu punktach odpowiadających realnym punktom pracy:

Punkty dodatkowe zamawia się w zakresie 0 ÷ 250 °C. Warto o nie poprosić, jeśli proces ma temperaturę roboczą spoza standardowej szóstki - na przykład 134 °C przy sterylizacji szybkiej, 160 °C przy suszeniu albo 180 °C przy obróbce olejowej.

Pełna specyfikacja techniczna MicroW S Threaded

Materiały, mycie i czyszczenie gwintu

Wszystkie elementy stykające się z produktem wykonano z materiałów obojętnych: stal nierdzewna AISI 316L na korpusie i sondzie, PEEK na elementach izolacyjnych, FKM na uszczelnieniu. To zestaw materiałów spotykany w instalacjach procesowych, więc sonda może pracować w bezpośrednim kontakcie z produktem, bez kieszeni pomiarowej.

Klasa szczelności IP68 obejmuje również gwintowany odcinek sondy, więc mycie w myjni i cykle w parze nasyconej nie są dla urządzenia obciążeniem. Warto natomiast pilnować jednej rzeczy specyficznej dla tej wersji: zarys gwintu M5 zbiera resztki produktu i osad z wody procesowej, a zarośnięty gwint zmienia moment dokręcenia i po kilku cyklach potrafi przesunąć ustawioną głębokość wkłucia. Przepłukanie i przetarcie gwintu po misji zajmuje chwilę i utrzymuje powtarzalność mocowania.

Bateria, uszczelka i planowanie misji

Ogniwo 1 × 3 V starcza na około 560 000 pomiarów przy kroku sekundowym. W praktyce oznacza to, że o baterii nie trzeba myśleć przez całą serię kwalifikacyjną, nawet przy gęstym próbkowaniu w fazie nagrzewania. Stan naładowania pokazuje oprogramowanie przed startem misji, a zapasowe ogniwo jest dołączone do każdego rejestratora.

Przy tej wersji planowanie ma jeden dodatkowy krok. Rejestrator bywa wkręcony w oprzyrządowanie na stałe, więc wymiana baterii oznacza wykręcenie sondy i utratę raz ustawionej głębokości. Dlatego baterię wymienia się przed serią pomiarową, a nie w jej trakcie. Przy okazji obowiązuje zasada wspólna dla całej rodziny: otwarcie obudowy odkształca o-ring, więc uszczelkę zakłada się nową za każdym razem - inaczej klasa IP68 przestaje obowiązywać. Zestaw serwisowy dla gałęzi S nosi kod TS18SMWSBK i sprowadzamy go na życzenie; do otwarcia obudowy służy dedykowany klucz TS17MU.

Stacje odczytu i oprogramowanie walidacyjne

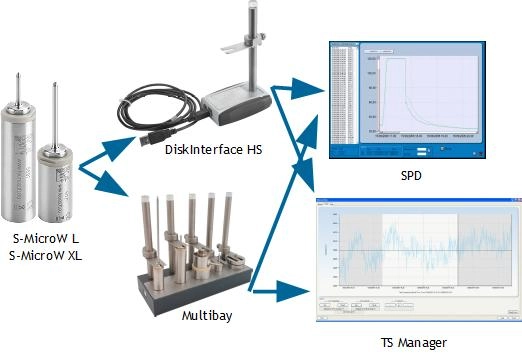

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej - to warunek zmieszczenia całej elektroniki w 20 mm średnicy i przetrwania cyklu w autoklawie. Misję ustawia się i odczytuje przez stację podłączoną do komputera:

TS Manager 3 liczy wartości letalności sam - F0 dla sterylizacji parowej, PU dla pasteryzacji i A0 dla dezynfekcji termicznej - i wystawia raport, którego danych nie da się edytować. Oprogramowanie odpowiada wymaganiom FDA 21 CFR Part 11, Aneksu 11 EudraLex oraz GAMP 5.

Akcesoria mocujące i ochronne

Pozostałe modele gałęzi MicroW S

Gałąź S to pięć wariantów tej samej elektroniki, różniących się wyłącznie budową sondy. Jeśli mocowanie gwintowe nie jest potrzebne, wybór wygląda tak:

Uwaga na różnicę zakresów: MicroW S Flexible jest jedynym modelem gałęzi S, którego sonda nie pracuje powyżej 140 °C. Pozostałe cztery modele, w tym Threaded, mają sondę do 250 °C.

Wersje gwintowane w gałęziach L i XL

Ta sama konstrukcja mocowania występuje w większych gałęziach rodziny. Różnica dotyczy gabarytu korpusu, zakresu ujemnego i zapasu ogniwa:

Zastosowania praktyczne

MicroW S Threaded sprawdza się wszędzie tam, gdzie sonda musi trzymać jedno, dokładnie określone położenie przez cały cykl - i przez całą serię cykli:

• walidacja autoklawów i sterylizatorów parowych - powtarzalne wkłucie w rdzeń wsadu przy 121 °C i 134 °C, wymagane przy wykazywaniu powtarzalności trzech cykli;
• opakowania zamykane na stałe - puszki, słoiki i pojemniki, w których sondę mocuje się nitem gwintowanym przed zamknięciem wsadu;
• oprzyrządowanie wielorazowe - kosze, ramki i przepusty pomiarowe z otworem gwintowanym M5, używane w kolejnych kwalifikacjach bez zmiany geometrii;
• procesy powyżej 140 °C - suszenie, depirogenizacja i obróbka olejowa, gdzie do strefy gorącej wchodzi wyłącznie czubek sondy;
• farmacja i wyroby medyczne - kwalifikacja procesów termicznych z raportem zgodnym z FDA 21 CFR Part 11;
• przemysł spożywczy - pasteryzacja i sterylizacja konserw oraz dań gotowych z wyznaczaniem F0 i PU.

Podsumowanie - kiedy MicroW S Threaded jest właściwym wyborem

Wybierz MicroW S Threaded, jeśli sonda ma być zamocowana mechanicznie i wracać w dokładnie to samo miejsce w każdym cyklu, albo jeśli proces przekracza 140 °C i do strefy gorącej może wejść tylko czubek sondy. Jeśli mocowanie nie jest potrzebne, a droga do rdzenia jest prosta, tańszym rozwiązaniem będzie MicroW S. Jeśli punkt pomiarowy leży poza prostą linią, a proces mieści się w 140 °C - MicroW S Flexible.

Nie masz pewności, który wariant pasuje do procesu? Przygotowaliśmy porównanie całej rodziny MicroW, a w razie wątpliwości dobierzemy długość sondy i sposób mocowania razem z Tobą. Jako dystrybutor Tecnosoft w Polsce dostarczamy urządzenia oryginalne, z certyfikatem wzorcowania i wsparciem technicznym po polsku. Napisz do nas - przygotujemy ofertę w 24 h.

Zgodność z normami i wymaganiami walidacyjnymi

Dane z MicroW S Threaded razem z raportem TS Manager 3 stanowią dowód w dokumentacji kwalifikacyjnej dla wymagań: EN ISO 17665 (walidacja sterylizacji parą wodną), PN-EN 285 (duże sterylizatory parowe), FDA 21 CFR Part 11 oraz Aneksu 11 EudraLex (zapisy elektroniczne i podpisy elektroniczne), a także GAMP 5 (walidacja systemów skomputeryzowanych). Certyfikat wzorcowania jest spójny pomiarowo ze wzorcem odniesienia, co zamyka wymóg spójności pomiarowej w audycie.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: sierpień 2026. Źródła: dane producenta Tecnosoft (katalog 8.8 i karty produktowe) + EN ISO 17665, PN-EN 285, FDA 21 CFR Part 11, Aneks 11 EudraLex oraz GAMP 5.
