Tecnosoft MicroW S Bendable 1.5 mm – najmniejszy rejestrator z giętką sondą

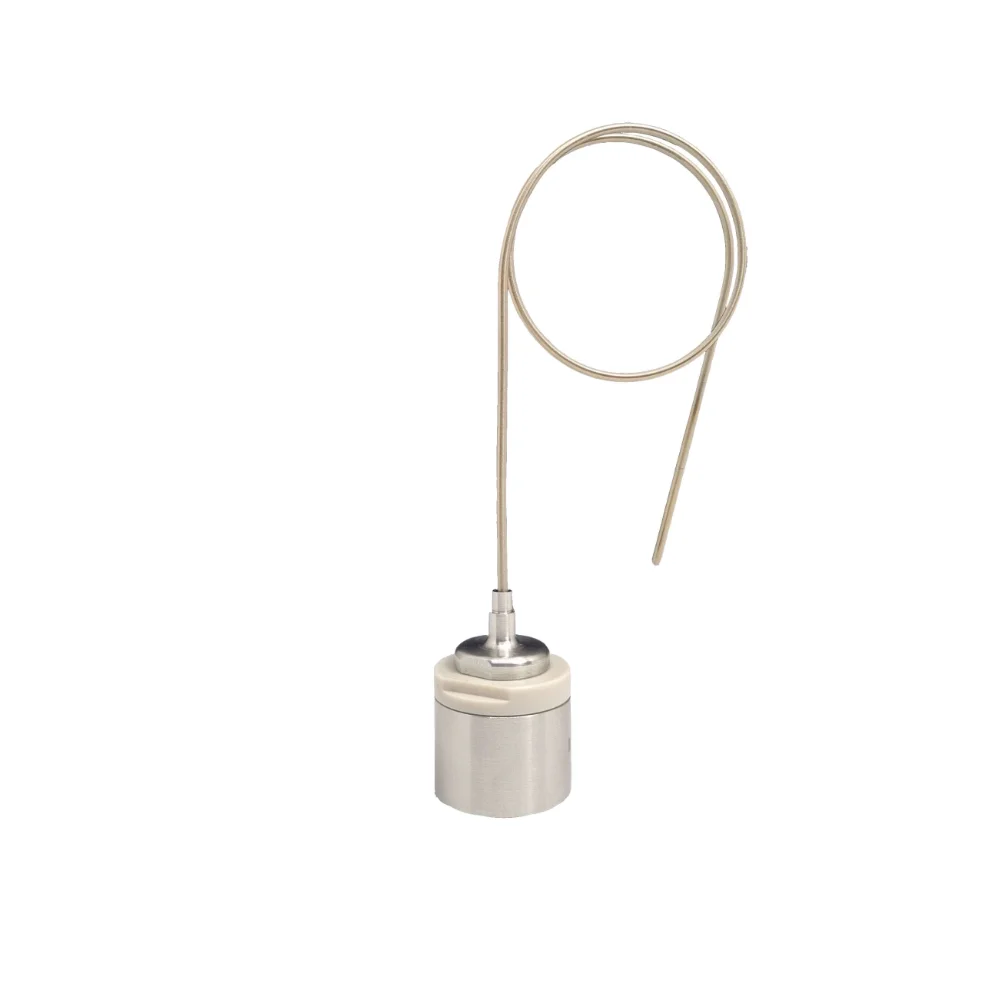

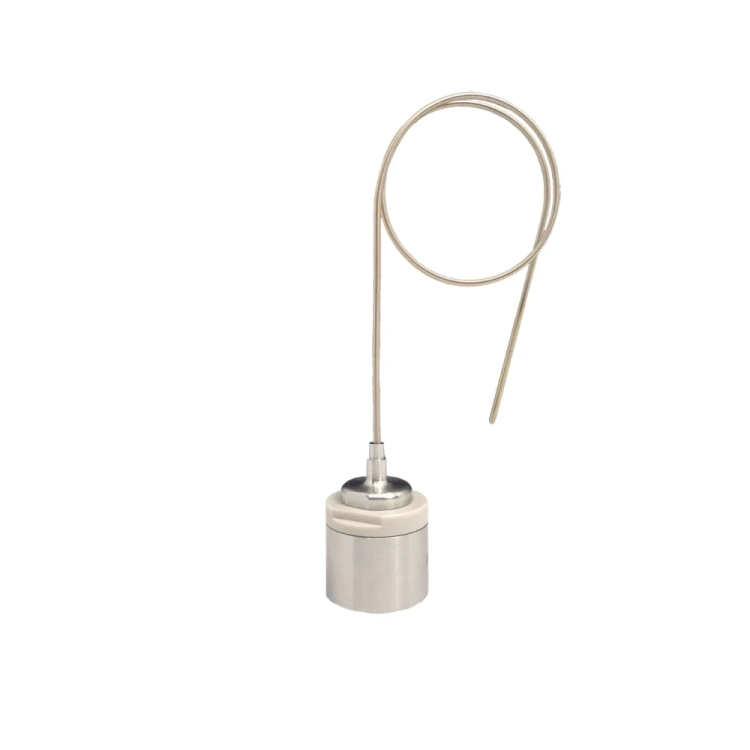

Rejestrator temperatury Tecnosoft MicroW S Bendable 1.5 mm - sonda, która zostaje tam, gdzie ją ułożysz

W walidacji procesu termicznego najtrudniejszy nie jest sam pomiar, tylko utrzymanie czujnika dokładnie w tym punkcie, który ma być mierzony. Sonda sztywna wymaga, żeby rejestrator stał w osi wkłucia. Sonda na przewodzie jest wygodna w ułożeniu, ale wędruje razem z wsadem i po zamknięciu komory nikt już nie wie, gdzie naprawdę siedzi jej czubek. Tecnosoft MicroW S Bendable 1,5 mm rozwiązuje to inaczej: sonda jest półsztywna i formowalna - wyginasz ją raz ręką, a ona utrzymuje nadany kształt przez cały cykl.

To najmniejszy rejestrator z giętką sondą w całej rodzinie MicroW. Obudowa ma 18 mm wysokości i 20 mm średnicy, całość waży 17 g, a sonda o średnicy 1,5 mm jest najcieńszą, jaką Tecnosoft montuje w rejestratorach autonomicznych. Urządzenie jest kompletne: ma własną pamięć na 20 224 pomiary, własne zasilanie i własną elektronikę. Nie potrzebuje przewodu wyprowadzonego przez uszczelnienie komory ani łączności radiowej, która w metalowym autoklawie i tak by nie zadziałała.

Jako dystrybutor Tecnosoft w Polsce dostarczamy MicroW S Bendable w wersji katalogowej z sondą 300 mm oraz w wersji o długości sondy dobranej do konkretnego wsadu. Napisz do nas - przygotujemy ofertę w 24 h.

Dlaczego giętka sonda zmienia sposób układania rejestratora we wsadzie

Przy sondzie sztywnej rejestrator jest przedłużeniem punktu pomiarowego: siedzi bezpośrednio nad wkłuciem i zajmuje miejsce dokładnie tam, gdzie najczęściej go nie ma. W gęsto ułożonym wsadzie oznacza to albo wyjęcie jednego opakowania z kosza, albo pomiar w miejscu, które nie jest najzimniejszym punktem komory.

Sonda giętka rozdziela te dwie rzeczy. Czubek sondy trafia w rdzeń produktu, a korpus rejestratora leży obok - płasko na tacy, przy ścianie kosza albo w wolnej przestrzeni między warstwami. Producent opisuje to wprost jako możliwość umieszczenia urządzenia przy opakowaniu zamiast na nim. Dla walidacji ma to trzy praktyczne skutki:

• wsad zachowuje swoją prawdziwą geometrię, więc mierzysz proces, a nie proces zaburzony przez czujnik,
• ten sam rejestrator obsługuje opakowania o bardzo różnych kształtach - zmienia się tylko sposób wygięcia sondy,
• powtarzalność między cyklami rośnie, bo raz uformowana sonda wraca do tego samego punktu bez mierzenia i przymiarek.

Sonda formowalna jest przy tym czymś innym niż sonda elastyczna na przewodzie. Nie zwisa i nie prostuje się sama, ale też nie jest przegubem - wygięcie wykonuje się spokojnie, dużym promieniem, bez zaginania na ostro. Wersję w pełni elastyczną, z osobną sztywną końcówką, oferuje MicroW S Flexible.

Sonda 1,5 mm - najcieńsza w rodzinie i najszybciej reagująca

Średnica sondy decyduje o dwóch rzeczach naraz: o tym, jak dużą dziurę robi w produkcie, i o tym, jak szybko czujnik nadąża za zmianą temperatury. Cieńsza sonda ma mniejszą masę własną, więc mniej opóźnia odczyt na stromych odcinkach krzywej - przy wejściu w plateau sterylizacji i przy schładzaniu. Producent wymienia szybki czas odpowiedzi jako pierwszą cechę tej wersji.

W praktyce średnicę 1,5 mm wybiera się tam, gdzie ślad po wkłuciu ma być możliwie niewidoczny albo produkt jest delikatny: cienkościenne opakowania jednostkowe, małe fiolki, saszetki, wyroby kosmetyczne, preparaty w ampułkach. Wersja MicroW S Bendable 2 mm ma sondę grubszą o pół milimetra, za to wyraźnie sztywniejszą - i to jest cała różnica między tymi dwiema kartami.

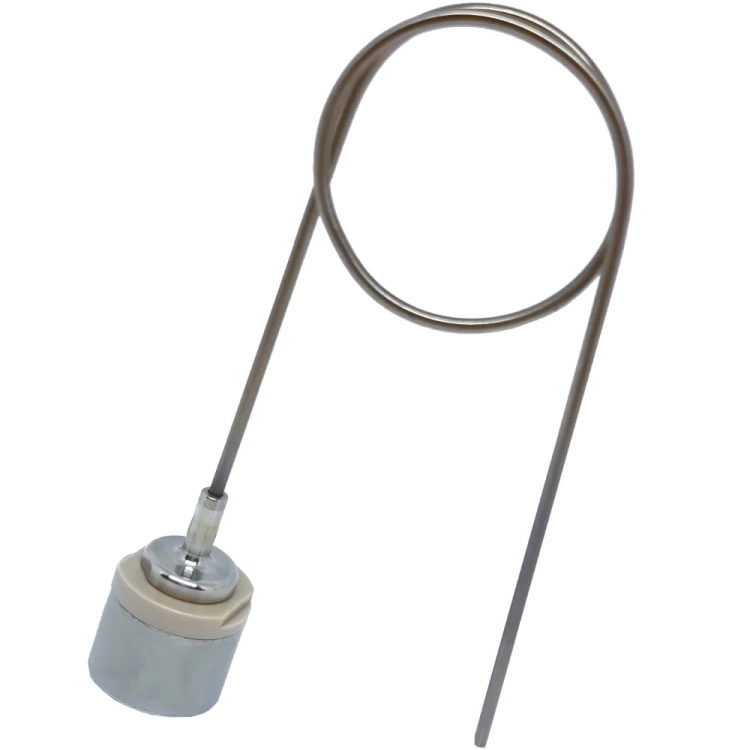

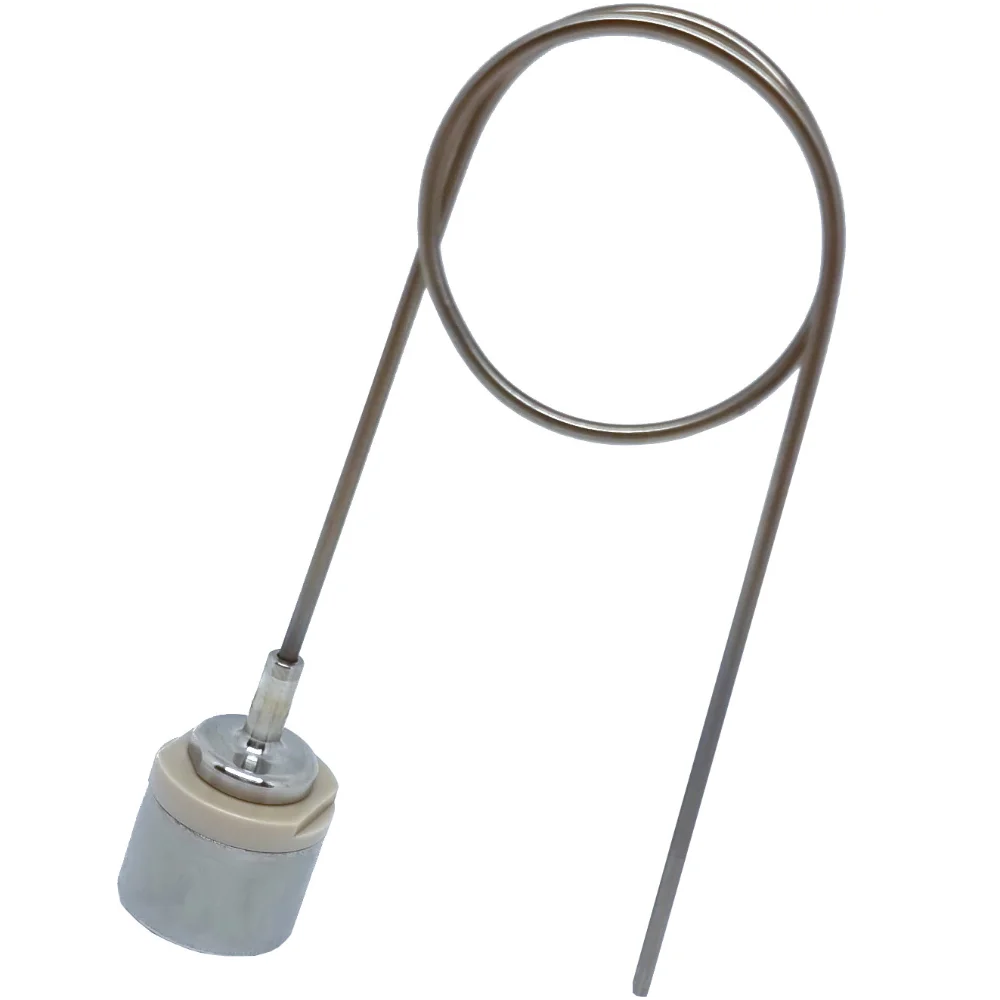

Dwie długości sondy: katalogowe 300 mm i wersja na zamówienie

Rejestrator występuje w dwóch wykonaniach, różniących się wyłącznie długością sondy. Wszystkie pozostałe parametry - obudowa, elektronika, zakresy, certyfikat - są identyczne.

Podana długość dotyczy samej sondy i nie obejmuje jej podstawy, która ma 3 mm wysokości i 14 mm średnicy. Przy planowaniu wkłucia warto o tym pamiętać, bo podstawa jest sztywnym elementem konstrukcyjnym i nie da się jej schować w produkcie.

Wersja na zamówienie ma sens wszędzie tam, gdzie odległość od miejsca, w którym można położyć rejestrator, do rdzenia produktu jest powtarzalna i znana. Dobrana raz długość eliminuje nadmiar sondy, który w ciasnym koszu trzeba gdzieś upchnąć. Jeśli nie masz pewności co do wymiaru, napisz do nas z opisem wsadu - pomożemy dobrać długość przed złożeniem zamówienia.

Pierwsze i ostatnie 30 mm sondy nie dają się wyginać

To nie jest ograniczenie, tylko cecha konstrukcyjna, którą warto znać przed pierwszym ułożeniem. Odcinek 30 mm przy podstawie i 30 mm przy czubku pozostaje sztywny. Sztywna końcówka jest po to, żeby dało się nią przebić opakowanie i wprowadzić czujnik w rdzeń produktu po linii prostej, bez uciekania na bok. Sztywny odcinek przy podstawie chroni z kolei miejsce, w którym sonda wchodzi w obudowę - to najbardziej wrażliwy punkt każdej sondy.

Praktyczny wniosek jest taki, że przy sondzie 300 mm do formowania zostaje środkowe 240 mm. To ono decyduje o tym, jak daleko od punktu wkłucia można odsunąć korpus rejestratora i pod jakim kątem.

Zakresy pracy: co wytrzymuje rejestrator, a co jego sonda

Na kartach katalogowych rejestratorów wysokotemperaturowych najczęściej myli się dwie różne liczby. MicroW S Bendable ma je rozdzielone i warto je czytać osobno.

Powyżej 140 °C nie wystarczy więc długa sonda - korpus rejestratora trzeba osłonić, a jego temperatura w żadnym momencie cyklu nie może przekroczyć 140 °C. Służą do tego osłony termiczne opisane niżej. Przy wzorcowaniu powyżej 140 °C producent podaje dodatkowo minimalną długość sondy 50 mm, więc wersja katalogowa 300 mm spełnia ten warunek z dużym zapasem.

Dolna granica zakresu wynosi 0 °C. MicroW S Bendable nie jest rejestratorem do procesów mroźniczych - do pomiarów poniżej zera i do liofilizacji Tecnosoft ma osobną gałąź Ultra Freeze.

Certyfikat wzorcowania w cenie i punkty dodatkowe na zamówienie

Każdy egzemplarz jest dostarczany ze świadectwem wzorcowania z akredytacją Accredia, uznawaną na równi z NIST. Wzorcowanie obejmuje sześć punktów rozłożonych w zakresie typowych procesów termicznych:

Jeżeli proces przebiega poza tym rozkładem, można zamówić dodatkowe punkty wzorcowania w zakresie 0 ÷ 250 °C. Producent zastrzega przy tym, że przy bardzo szerokim zakresie wzorcowania dokładność może być gorsza niż katalogowa, dlatego zestaw punktów uzgadnia się przed zamówieniem. Dokładność ±0,1 °C obowiązuje w zakresie wzorcowania; poza nim urządzenie nadal mierzy, tylko bez świadectwa.

Praca powyżej 140 °C - trzy osłony termiczne dla MicroW S

Osłona termiczna to naczynie o dużej pojemności cieplnej, w którym zamyka się korpus rejestratora, wypuszczając na zewnątrz samą sondę. Przez określony czas utrzymuje elektronikę poniżej granicy 140 °C, mimo że w komorze panuje temperatura wyższa. Do MicroW S przewidziano trzy - jedyne w naszej ofercie osłony zaprojektowane wprost pod ten rozmiar obudowy.

Największa z nich, Heat Protection 2, utrzymuje rejestrator w bezpiecznym zakresie najdłużej i to ona wchodzi w grę przy pełnych cyklach powyżej 140 °C. Przy sondzie 300 mm wszystkie trzy osłony spełniają warunek minimalnej długości sondy, więc wybór zależy wyłącznie od miejsca we wsadzie.

Pełna specyfikacja techniczna MicroW S Bendable 1.5 mm

Zestawienie materiałów jest tu ważniejsze, niż wygląda: stal AISI 316L, PEEK i o-ring FKM to komplet dopuszczony do kontaktu z żywnością, a szczelność IP68 oznacza, że urządzenie przechodzi cykl zanurzone w produkcie albo w parze wodnej bez żadnego zabezpieczenia dodatkowego. Rejestrator można więc włożyć wprost do wsadu spożywczego czy farmaceutycznego, bez woreczka i bez osłony.

Bendable 1.5 mm kontra Bendable 2 mm - którą średnicę wybrać

Obie wersje mają tę samą obudowę, tę samą elektronikę, ten sam zakres i tę samą cenę katalogową. Różni je wyłącznie średnica sondy, a z niej wynikają dwie cechy działające w przeciwne strony.

Jeżeli sonda ma być wielokrotnie przeformowywana między cyklami albo wsad jest ciężki i układany warstwami, praktyczniejsza bywa wersja 2 mm. Jeżeli liczy się szybkość odpowiedzi i możliwie mały otwór w produkcie, wybierz 1,5 mm.

Ta sama sonda w wersjach L i XL - kiedy sięgnąć po większy korpus

Sonda giętka 1,5 mm występuje w trzech rozmiarach obudowy. Elektronika jest w nich taka sama, różnią się wysokością korpusu, ogniwem i dolną granicą zakresu.

Warto wiedzieć o jednej rzeczy, która przy porównywaniu kart bywa zaskoczeniem: najmniejszy model jest najdroższy. Miniaturyzacja kosztuje, a wersje L i XL mają przy tym większe ogniwo i pracują również poniżej zera. Po MicroW S sięga się wtedy, gdy o wyborze decyduje rozmiar - bo gdziekolwiek zmieści się korpus L, tam L będzie tańsze. Różnice między wszystkimi wersjami zebraliśmy w artykule porównawczym na naszym blogu.

Odczyt danych, konfiguracja i zgodność regulacyjna

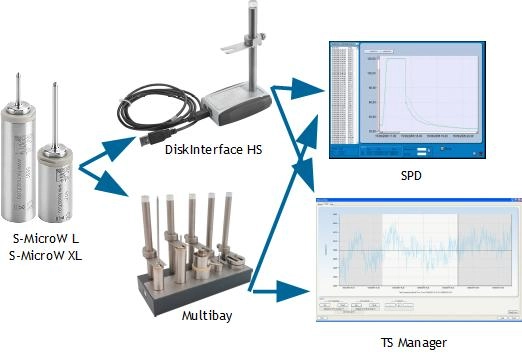

Rejestrator nie ma wyświetlacza ani przycisków - programuje się go i odczytuje przez stację dokującą podłączoną do komputera. W ofercie są dwie:

• DiskInterface HS - stacja USB na jeden rejestrator, do pracy przy pojedynczych cyklach,
• Universal Multibay - stacja na pięć urządzeń naraz, do walidacji z wieloma punktami pomiarowymi.

Oprogramowaniem obowiązującym dla tej serii jest TS Manager 3. Poza konfiguracją i odczytem liczy ono wartości letalności procesu: F0, PU oraz A0, generuje raporty w formie nieedytowalnej i prowadzi ścieżkę audytu.

Ta ostatnia cecha ma znaczenie wszędzie tam, gdzie zapis pomiaru jest dokumentem: przy walidacji sterylizatorów według EN ISO 17665 i PN-EN 285, przy wymaganiach FDA 21 CFR Part 11 dotyczących zapisów elektronicznych, przy Aneksie 11 EudraLex oraz przy kwalifikacji według GAMP 5.

Bateria, uszczelka i codzienna eksploatacja

Ogniwo 3 V wymienia użytkownik, bez wysyłki urządzenia do serwisu. Zapasowa bateria jest dołączana do każdego rejestratora, a oprogramowanie pokazuje jej stan przy każdym odczycie. Przy ciągłej pracy z krokiem 1 s producent podaje 560 000 pomiarów - przy typowym kroku walidacyjnym rzędu kilku sekund wystarcza to na bardzo długo.

Jedna zasada jest przy tej konstrukcji bezwzględna: otwarcie obudowy deformuje o-ring, więc przy każdej wymianie baterii trzeba założyć nową uszczelkę. To ona odpowiada za szczelność IP68 i za to, że urządzenie przechodzi cykl w parze wodnej bez uszczerbku. Do otwierania obudowy służy dedykowany klucz Tecnosoft.

Producent oferuje również zestaw serwisowy TS18SMWSBK, obejmujący baterię i komplet uszczelek do MicroW S. Nie mamy go dziś jako osobnej pozycji w sklepie - sprowadzamy go na życzenie, wystarczy napisać.

Mocowanie rejestratora i sondy w opakowaniu

Przy sondzie giętkiej mocowanie sprowadza się do dwóch pytań: czym unieruchomić czubek w rdzeniu produktu i czym przytrzymać korpus, żeby nie wędrował po tacy. Pomagają w tym akcesoria z naszej oferty:

Gdzie MicroW S Bendable 1.5 mm sprawdza się najlepiej

• Farmacja i biotechnologia - walidacja sterylizacji parowej ampułek, fiolek i małych opakowań jednostkowych, mapping komór sterylizacyjnych.
• Przemysł spożywczy - pasteryzacja i sterylizacja produktów w opakowaniach jednostkowych, kontrola rdzenia produktu w procesach ciągłych.
• Kosmetyka - procesy termiczne w małych opakowaniach, gdzie ślad po wkłuciu ma pozostać niewidoczny.
• Wyroby medyczne - kwalifikacja procesów sterylizacji zestawów i narzędzi w ciasno pakowanych koszach.
• Laboratoria i działy walidacji - pomiary porównawcze w miejscach, do których nie da się wprowadzić sondy sztywnej.

Pozostałe wersje MicroW S

Gałąź S obejmuje pięć wykonań o identycznej obudowie i elektronice, różniących się wyłącznie rodzajem sondy. Jeżeli giętka sonda nie jest tym, czego szukasz, porównaj kartę z pozostałymi:

Dlaczego warto kupić MicroW S Bendable w Omnic.pl

Jesteśmy dystrybutorem Tecnosoft w Polsce. Dostarczamy urządzenia fabrycznie nowe, ze świadectwem wzorcowania Accredia w cenie, z polskim wsparciem technicznym i dostępem do pełnej gamy akcesoriów. Pomagamy dobrać długość sondy, osłonę termiczną i sposób mocowania do konkretnego wsadu, zanim złożysz zamówienie - to zwykle oszczędza jeden nietrafiony zakup.

Napisz do nas z opisem procesu i opakowania - przygotujemy ofertę w 24 h.
