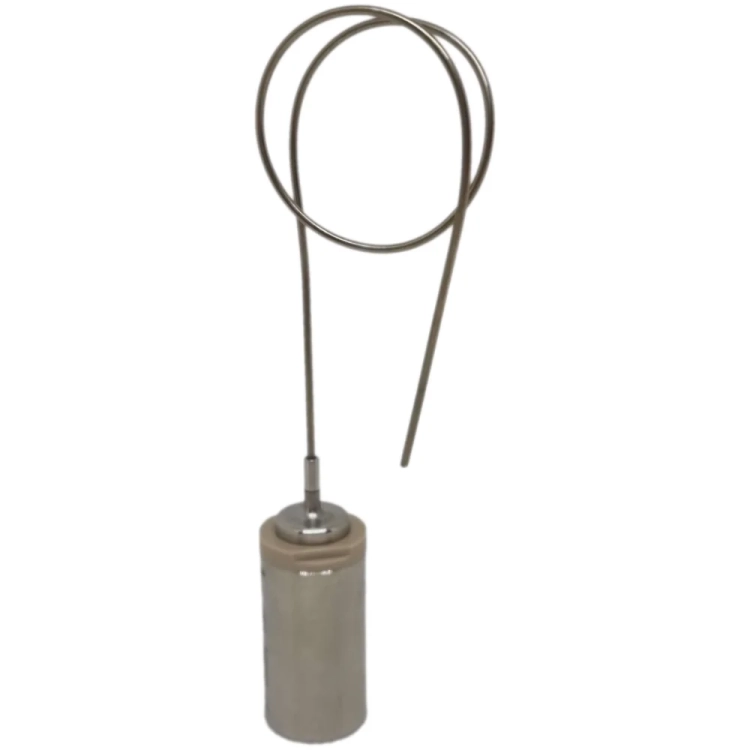

Tecnosoft MicroW L Bendable – rejestrator z najcieńszą sondą do delikatnych wsadów

Krótki proces, mały wyrób, delikatna struktura – w takich warunkach czujnik musi reagować szybko i nie zniszczyć tego, w czym mierzy. Tecnosoft MicroW L Bendable 1.5 mm ma najcieńszą sondę giętką w rodzinie MicroW: 1,5 mm średnicy i 300 mm długości. Korpus pracuje od -40 do +140 °C, czujnik w końcówce do +250 °C. To jeden z rejestratorów do procesów termicznych Tecnosoftu.

Środkowe 240 mm sondy formuje się ręką, a skrajne odcinki po 30 mm pozostają sztywne – końcówka wchodzi w produkt, podstawa trzyma się korpusu. Dzięki temu korpus może leżeć obok cienkiego opakowania, a czujnik trafia w jego środek. Jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy długość sondy i punkty kalibracji do procesu.

Jak zbudowana jest sonda giętka

• pierwsze 30 mm od podstawy – sztywne; ten odcinek chroni miejsce zamocowania sondy przed złamaniem przy wielokrotnym układaniu
• odcinek środkowy – giętki i pamiętający kształt; wygina się ręką, zachowuje nadany łuk i pozwala poprowadzić czujnik wzdłuż wsadu, przez szczelinę albo dookoła przeszkody
• ostatnie 30 mm – sztywne; to część, która wchodzi w produkt – bez sztywnej końcówki sonda uginałaby się na jego powierzchni

Korpus L ma wymiary 39 h × 20 Ø mm i masę 50 g; podstawa sondy 3 h × 14 Ø mm nie wlicza się do jej długości. Materiały to stal AISI 316L, PEEK i o-ring FKM, szczelność IP68, a producent określa przyrząd jako w pełni nadający się do kontaktu z żywnością.

Średnica 1,5 mm – co z niej wynika w praktyce

To najcieńsza sonda giętka w rodzinie MicroW. Cieńszy czujnik ma mniejszą masę własną, więc szybciej dochodzi do temperatury otoczenia – przy krótkich procesach i szybkich zmianach temperatury to różnica widoczna w przebiegu.

Cieńsza sonda zostawia też mniejszy ślad w produkcie i daje się wprowadzić w cienki wyrób, w opakowanie jednostkowe albo między warstwy wsadu. Ceną jest delikatność: przy twardym albo zbitym wsadzie trudniej ją wprowadzić niż wersję 2 mm, która przy mrożonce czy twardym serze jest właściwym wyborem.

Korpus L czy XL – różnicą jest zapas ogniwa, nie pomiar

Rodzina MicroW ma dwa korpusy o identycznym torze pomiarowym. Różnią się wysokością, masą i żywotnością ogniwa – parametry pomiaru, materiały i szczelność są takie same.

Ta karta opisuje wersję L. Odpowiednikiem w większym korpusie jest MicroW XL Bendable 1.5 mm. Żywotność ogniwa podawana jest dla pracy ciągłej z krokiem jednej sekundy w 25 °C; poniżej -30 °C skraca się bardzo wyraźnie.

Dwie wersje długości – katalogowa i na zamówienie

Krótsza sonda na zamówienie (od 100 mm) przydaje się przy małych opakowaniach, w których nadmiar 300 mm trzeba by gdzieś upchnąć; dłuższa – przy głębokich pojemnikach. Długość ustalamy przy wycenie.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Zaprogramuj misję w TS Manager 3 przez stację DiskInterface HS albo Multibay: krok zapisu od 1 sekundy i sposób startu. Sprawdź w programie stan baterii, zanim rejestrator trafi do wsadu.
3. Wygnij środkowy odcinek sondy tak, by sztywna końcówka trafiła w rdzeń produktu – w punkt, który najpóźniej osiąga wymaganą temperaturę – a korpus leżał tam, gdzie się mieści. Raz nadany kształt sonda utrzyma w kolejnych powtórzeniach.
4. Przeprowadź cykl. Korpus pracuje do +140 °C; czujnik w sondzie znosi do +250 °C, więc w gorętszej strefie umieszcza się tylko sondę.
5. Po cyklu wyjmij rejestrator, osusz go i włóż do stacji – program pobierze cały przebieg.
6. W programie ustaw parametry analizy: temperaturę odniesienia (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji), wartość z i opcjonalnie temperaturę odcięcia, poniżej której odczyty nie wchodzą do obliczeń. Odczytaj F0 albo PU i wydrukuj raport.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Kalibracja i certyfikat – co dostajesz w cenie

W cenie jest certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST) na punktach 25, 50, 75, 100, 121 i 140 °C; dokładność ±0,1 °C obowiązuje w zakresie kalibracji. Jeżeli protokół wymaga wartości w innej temperaturze, zamawia się ją jako punkt dodatkowy.

Punkty dodatkowe są dostępne od -40 do +250 °C, przy czym szeroki zakres może obniżyć dokładność – możliwe zakresy uzgadniamy przed zamówieniem. Coroczną rekalibrację organizujemy po naszej stronie.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: giętka sonda 1,5 mm doprowadza czujnik do tego punktu po łuku albo przez szczelinę, a korpus zostaje tam, gdzie się mieści.

Sonda giętka czy sztywna – kiedy dopłata się zwraca

Wersja z sondą giętką jest droższa i delikatniejsza mechanicznie niż wersja ze sztywną sondą. Dopłata zwraca się, gdy zachodzi co najmniej jedna z trzech sytuacji:

• droga do punktu pomiaru nie jest prosta – czujnik musi ominąć przeszkodę, wejść pod kątem albo przejść przez szczelinę
• rejestrator nie może znaleźć się tam, gdzie ma być czujnik – bo miejsce jest za ciasne albo za gorące dla korpusu
• ten sam punkt trzeba trafić wielokrotnie – raz wygięta sonda zachowuje kształt i przy każdym powtórzeniu wraca w to samo miejsce

Jeżeli żadna z tych rzeczy nie zachodzi, wystarczy wersja ze sztywną sondą: MicroW L. Do stałej zabudowy w instalacji lepsze są wersje mocowane na stałe – Tri-Clamp do rurociągu sanitarnego i MicroW L Threaded z gwintem M5.

Ile trwa jedna misja – pamięć kontra krok zapisu

Pamięć mieści 20 224 pomiary i to ona, a nie ogniwo, wyznacza maksymalny czas pojedynczej misji:

Żywotność ogniwa – ponad 10 000 000 pomiarów przy kroku jednej sekundy – jest wielokrotnie większa niż pamięć, więc przy normalnym użyciu to pamięć kończy się pierwsza. Krok gęstszy niż czas reakcji sondy nie daje więcej informacji, tylko szybciej zapełnia pamięć: przy szybkich przejściach ma sens 1 sekunda, przy powolnym nagrzewaniu rdzenia wystarcza 5 albo 10 sekund.

Czego ten rejestrator nie zrobi

Cała rodzina MicroW Bendable

Karty różnią się trzema rzeczami: średnicą sondy, korpusem i zakresem. Materiały, szczelność, pamięć, rozdzielczość i sposób odczytu są wspólne.

Różnice między wszystkimi odmianami serii zebraliśmy w artykule porównawczym na blogu.

System pomiarowy: rejestrator, stacja odczytu i oprogramowanie

Rejestrator nie ma wyświetlacza ani łączności bezprzewodowej – misję uruchamia się i dane pobiera przez stację USB, na komputerze z systemem Windows. Do wyboru są dwie stacje:

• DiskInterface HS – stacja jednostanowiskowa do uruchamiania misji i pobierania danych z pojedynczego rejestratora
• Multibay – stacja uniwersalna obsługująca pięć rejestratorów naraz, właściwa tam, gdzie w jednym cyklu pracuje kilka przyrządów

Dane analizuje TS Manager 3. Program występuje w trzech odmianach, które różnią się nie funkcjami analizy, lecz tym, co dokładają do zapisu wymaganego przez normy:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

Parametry techniczne

Akcesoria i eksploatacja

• zestaw baterii z uszczelką TS18SMWLBK – ogniwo wymienia użytkownik, bez wysyłki przyrządu do serwisu; do otwierania korpusu służy klucz TS17MU
• osłona TS04HP1 i osłona TS04HP2 – chronią korpus w 250 °C przez 17, a w komplecie przez 134 minuty; nie podnoszą zakresu pomiarowego, a HP2 używa się wyłącznie razem z HP1

Przy każdym otwarciu korpusu zakłada się nowy o-ring, inaczej obudowa traci szczelność IP68. Stan ogniwa program pokazuje przed misją; wymianę możemy też wykonać u nas, zwykle razem z rekalibracją.

Zastosowania

• krótkie procesy pasteryzacji, w których liczy się szybka reakcja czujnika
• cienkie wyroby, porcje i opakowania jednostkowe
• produkty miękkie i delikatne, w których ślad po wkłuciu ma znaczenie
• pomiar między warstwami wsadu bez jego rozkładania
• laboratoria i rozwój receptury

Oznaczenia i warianty pisowni

Producent zapisuje model jako MicroW L Bendable 1,5 mm, w cenniku MICROW L BENDABLE 1,5 mm DIAMETER / 300 mm. Kody katalogowe to TS18SMWL1B i TS18SMWL1BD.

Podsumowanie

MicroW L Bendable 1.5 mm wybiera się wtedy, gdy czujnik musi trafić w rdzeń produktu, a elektronika ma zostać poza strefą, w której by nie przetrwała. Sonda 1,5 mm sprawdza się tam, gdzie liczy się czas reakcji i najmniejszy ślad w produkcie, a korpus L mieści się w ciasnych opakowaniach. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy oryginalne przyrządy z certyfikatem w cenie, dobieramy punkty kalibracji i akcesoria do procesu – napisz do nas, przygotujemy ofertę w 24 h.
