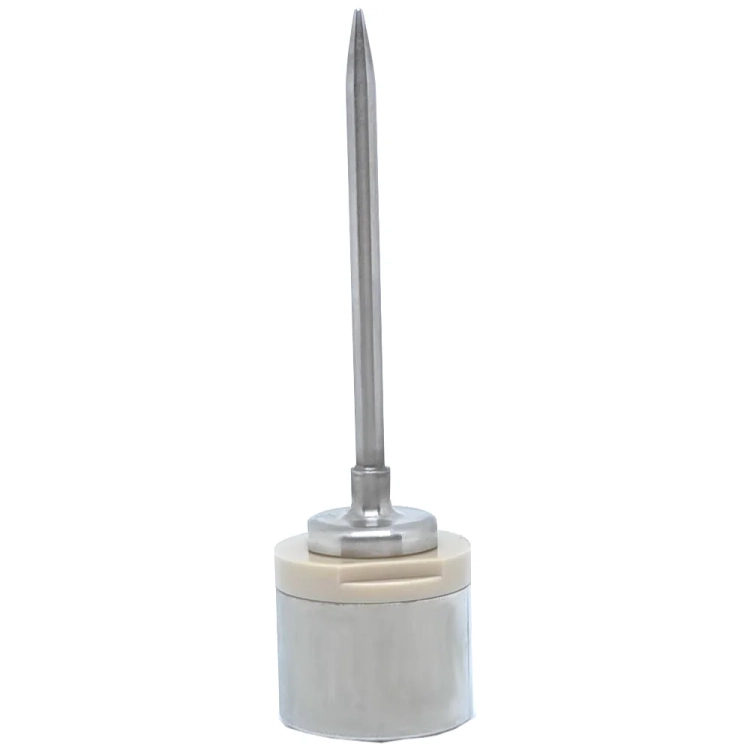

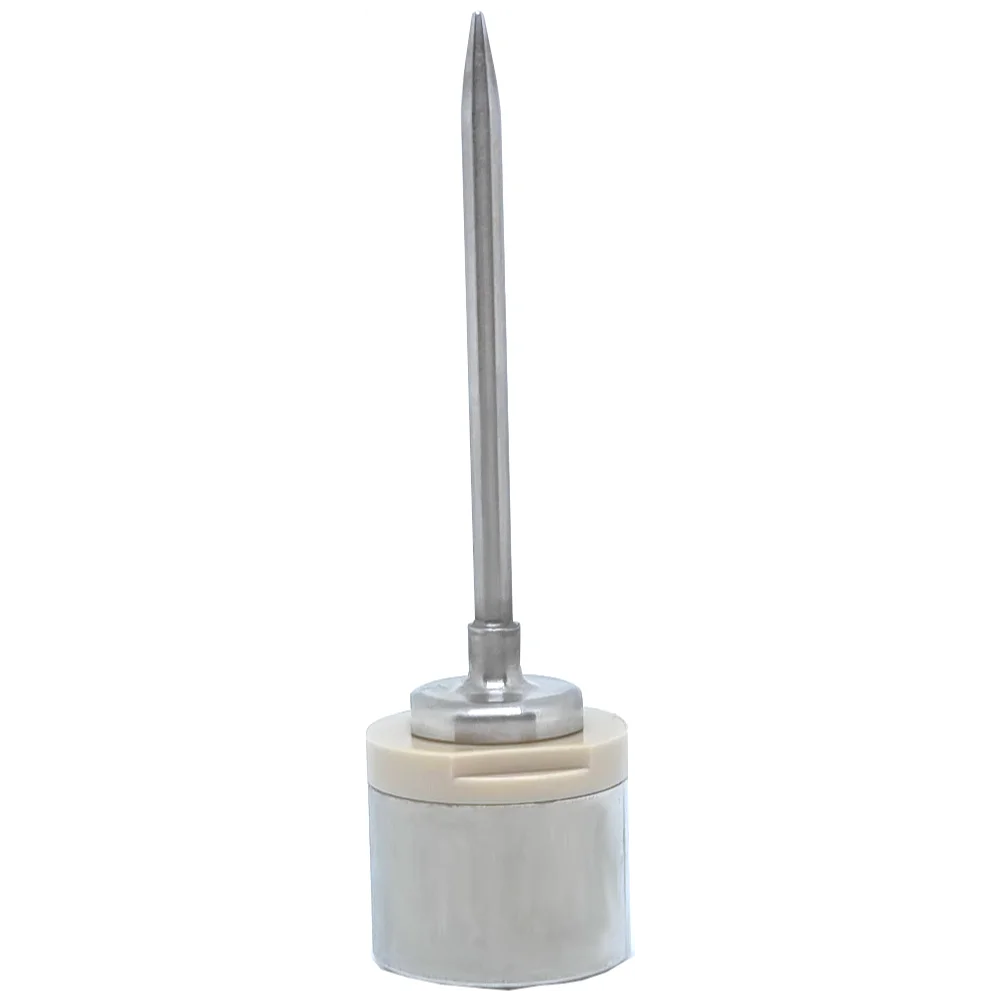

Tecnosoft MicroW S – najmniejszy rejestrator temperatury ze sztywną sondą 3 mm

Rejestrator temperatury Tecnosoft MicroW S – 18 mm obudowy, które mieszczą się tam, gdzie nie mieści się nic innego

Walidacja procesu termicznego zaczyna się od pytania, którego katalogi zwykle nie stawiają wprost: czy czujnik w ogóle zmieści się w tym, co mamy zmierzyć. Ampułka, saszetka, mała fiolka, pojedyncze opakowanie jednostkowe, wąska przestrzeń między warstwami wsadu w autoklawie - w każdym z tych miejsc rejestrator wielkości kciuka jest bezużyteczny, bo sam zmienia warunki, które ma opisać. Tecnosoft MicroW S ma 18 mm wysokości i 20 mm średnicy, waży 13 g i jest najmniejszym autonomicznym rejestratorem temperatury w całej rodzinie MicroW.

Jest to urządzenie kompletne, a nie sonda do zewnętrznego rejestratora: własna pamięć na 20 224 pomiary, własne zasilanie, własna elektronika pomiarowa i sztywna sonda o średnicy 3 mm, wyprowadzona poza obudowę. Nie ma przewodu, który trzeba przeprowadzić przez uszczelnienie komory, i nie ma modułu radiowego, który mógłby stracić łączność w metalowym wsadzie. Rejestrator wkłada się do wnętrza procesu, uruchamia proces i odczytuje dane po jego zakończeniu.

Jako dystrybutor Tecnosoft w Polsce dostarczamy MicroW S w czterech katalogowych długościach sondy oraz w wersji o długości ustalanej indywidualnie. Jeżeli nie masz pewności, która długość odpowiada Twojemu wsadowi - napisz do nas, przygotujemy ofertę w 24 h wraz z propozycją konfiguracji.

Dlaczego rozmiar rejestratora decyduje o wiarygodności pomiaru

Każde ciało wprowadzone do wsadu ma własną pojemność cieplną i własną bezwładność. Im większa masa rejestratora, tym dłużej dochodzi on do temperatury otoczenia i tym bardziej wynik odbiega od rzeczywistego przebiegu procesu w punkcie krytycznym. Przy krótkich cyklach - pasteryzacji tunelowej, sterylizacji małych opakowań, procesach liofilizacji - błąd bezwładności potrafi przekroczyć całą tolerancję procesu.

Druga sprawa to samo opakowanie. Rejestrator włożony do małej fiolki albo saszetki zajmuje istotną część jej objętości i zmienia rozkład ciepła wewnątrz. Pomiar przestaje opisywać produkt, a zaczyna opisywać produkt z rejestratorem w środku - i to jest dokładnie ta różnica, którą audytor zauważy jako pierwszą.

• 13 g masy i 18 mm wysokości - najmniejsza możliwa ingerencja w geometrię i bilans cieplny wsadu.
• Sonda o średnicy 3 mm - cienka końcówka reaguje szybko, więc odwzorowuje strome zbocza narostu i schładzania, a nie ich wygładzoną wersję.
• Rozdzielczość 0,01 °C i dokładność ±0,1 °C w zakresie kalibracji - wystarczająco ciasno, żeby wyliczone wartości letalności miały sens dowodowy.
• Stopień ochrony IP68 - urządzenie pracuje zanurzone, w parze nasyconej i w mediach myjących.

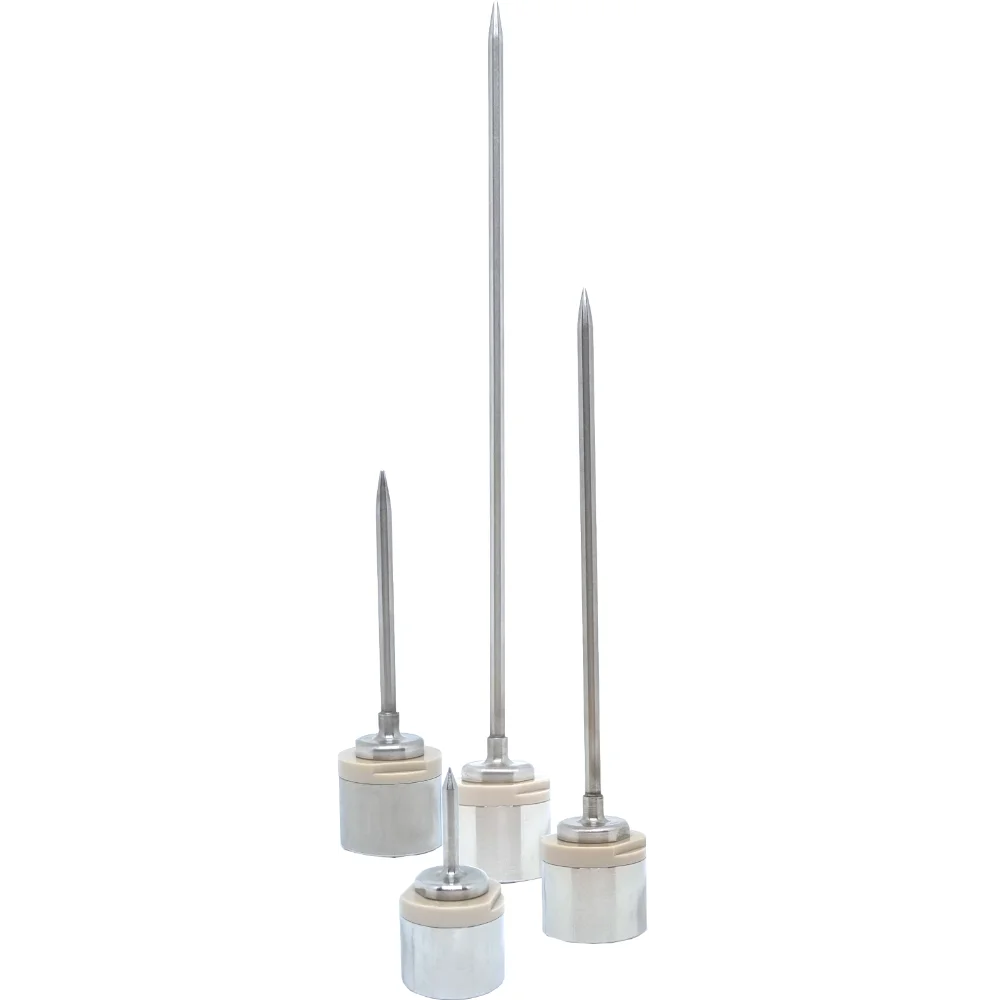

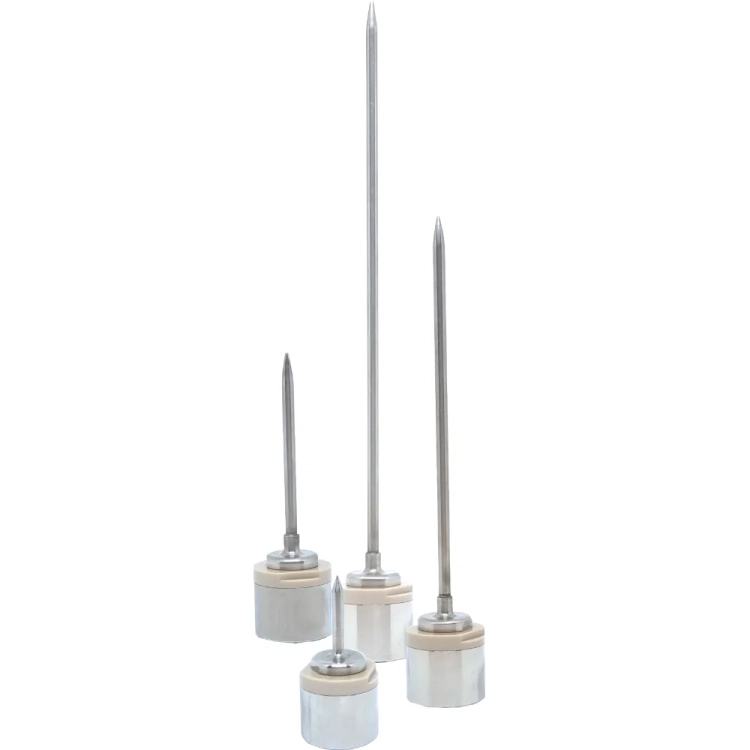

Cztery długości katalogowe i sonda o długości na zamówienie

Sonda MicroW S jest przymocowana na stałe - nie można jej wymienić ani przełożyć między rejestratorami. Długość dobiera się więc raz, na etapie zamówienia, do konkretnego punktu pomiarowego. Podstawa sondy o wymiarach 3 mm wysokości i 14 mm średnicy nie wlicza się do podawanej długości.

Wersja z sondą na zamówienie kosztuje niewiele więcej od długości katalogowych, a bardzo często rozstrzyga o tym, czy pomiar trafia w geometryczny środek produktu, czy pół centymetra obok. Jeżeli znasz wymiar swojego opakowania, podaj go w zapytaniu - dobierzemy długość zamiast proponować najbliższą z półki.

Zakresy pracy: co wytrzymuje rejestrator, a co jego sonda

MicroW S rozdziela dwa zakresy i jest to rozróżnienie, od którego zależy poprawność całej konfiguracji pomiaru. Elektronika w obudowie pracuje w zakresie od 0 °C do +140 °C. Sama sonda wytrzymuje do +250 °C, ale powyżej +140 °C wyłącznie jej końcówka - obudowa musi w tym czasie pozostać w chłodniejszej strefie albo zostać osłonięta.

Praktyczny wniosek jest prosty: jeżeli proces przekracza 140 °C, sama długa sonda nie wystarczy. Albo obudowa zostaje poza gorącą strefą, albo trzeba sięgnąć po osłonę termiczną i rozszerzoną kalibrację. Do procesów prowadzonych stale powyżej 140 °C przewidziana jest osobna gałąź rodziny - modele MicroW H L i MicroW H XL z kalibracją do 150 °C.

Certyfikat wzorcowania w cenie i punkty dodatkowe na zamówienie

Każdy MicroW S jest dostarczany z certyfikatem wzorcowania spójnym pomiarowo z wzorcem odniesienia, wystawionym w sześciu punktach. To nie jest opcja dodatkowo płatna, tylko element standardowej dostawy - w walidacji ma to znaczenie, bo bez ważnego świadectwa zapis z rejestratora nie jest dowodem.

Przy wzorcowaniu w punktach powyżej 140 °C minimalna długość sondy wynosi 50 mm - krótsza sonda nie pozwala utrzymać obudowy poza gorącą strefą pieca kalibracyjnego. Jeżeli Twój proces przekracza 140 °C, wybierz przynajmniej wersję TS18SMWS2 albo dłuższą i zaznacz to w zapytaniu, żebyśmy zamówili urządzenie od razu z właściwym zakresem świadectwa.

Dokładność ±0,1 °C obowiązuje w zakresie objętym kalibracją. Rozszerzenie zakresu świadectwa jest więc nie tylko formalnością, ale realnym warunkiem, żeby deklarowana dokładność dotyczyła temperatur, w których faktycznie pracujesz.

Praca powyżej 140 °C - trzy osłony termiczne dedykowane MicroW S

Osłona termiczna to obudowa ochronna, która na ograniczony czas utrzymuje elektronikę rejestratora poniżej jej temperatury granicznej, podczas gdy sam proces przebiega wyżej. Dla MicroW S producent przewidział trzy osłony o różnych gabarytach - wybór zależy od tego, ile miejsca masz we wsadzie i jak długo trwa ekspozycja.

• Osłona 2 jest największa i daje najdłuższą ochronę - producent podaje pracę do 39 minut w podwyższonej temperaturze. To wersja do pełnych cykli sterylizacyjnych.
• Osłona 3 jest najsmuklejsza - 30 mm średnicy zamiast 40 mm. Wybiera się ją tam, gdzie osłona 1 już się nie mieści, kosztem krótszej ochrony.
• Maksymalna temperatura wzorcowania zestawu z osłoną to 250 °C i wymaga wykupienia dodatkowych punktów kalibracji. Zaplanuj to razem z zakupem osłony, a nie po fakcie.
• Przy każdej osłonie obowiązuje minimalna długość sondy z tabeli - krótsza sonda nie wystaje poza korpus osłony i nie zmierzy wsadu.

Pełna specyfikacja techniczna MicroW S

MicroW S kontra MicroW L i MicroW XL - który rozmiar wybrać

Trzy rozmiary obudowy różnią się wysokością, zapasem energii i dolną granicą zakresu pracy. Elektronika pomiarowa i sonda są takie same, więc wybór sprowadza się do tego, ile masz miejsca i jak długie oraz jak zimne są Twoje misje pomiarowe.

Miniaturyzacja kosztuje i warto to powiedzieć wprost: MicroW S jest droższy od większych modeli L i XL, mimo że mierzy tak samo dokładnie. Płaci się za obudowę, która mieści się tam, gdzie tamte dwie się nie mieszczą. Jeżeli miejsce nie jest ograniczeniem, model L będzie tańszym i równie dobrym wyborem - a dodatkowo zmierzy temperatury ujemne, których gałąź S nie obejmuje.

Do procesów chłodniczych i mroźniczych MicroW S się nie nadaje, bo jego zakres zaczyna się od 0 °C. Pełne zestawienie wszystkich odmian rodziny - w tym wersji z sondą giętką, elastyczną i gwintowaną oraz modeli Ultra Freeze do -80 °C - znajdziesz w artykule porównawczym na naszym blogu.

Odczyt danych, konfiguracja i zgodność regulacyjna

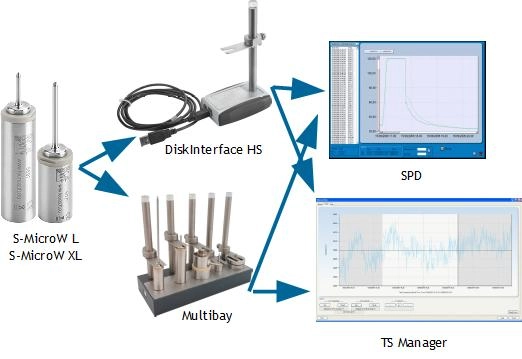

MicroW S nie ma wyświetlacza ani przycisków - konfiguruje się go i odczytuje przez stację USB podłączoną do komputera. Do wyboru są dwie:

Konfigurację, odczyt i raportowanie prowadzi TS Manager 3 - oprogramowanie walidacyjne zgodne z FDA 21 CFR Part 11, Aneksem 11 EudraLex i wytycznymi GAMP 5. Program automatycznie wylicza wartości letalności procesu (F0, PU, A0 i pokrewne), a wygenerowane raporty spełniają wymagania sanitarne i normatywne. Danych pomiarowych nie da się w programie edytować - i to jest cecha, o którą pyta każdy audyt.

• automatyczne wyliczanie F0, PU, A0 i innych wskaźników letalności bez arkuszy kalkulacyjnych po stronie użytkownika,
• raporty gotowe do dokumentacji walidacyjnej, zgodne z wymaganiami sanitarnymi i ISO,
• ścieżka audytu i podpis elektroniczny zgodne z 21 CFR Part 11,
• podgląd stanu naładowania baterii każdego rejestratora przed rozpoczęciem misji.

Bateria, uszczelka i codzienna eksploatacja

Bateria 3 V jest wymieniana samodzielnie przez użytkownika - nie trzeba odsyłać urządzenia do serwisu. Zapasowe ogniwo jest dołączane do zestawu już przy zakupie.

1. Sprawdź stan baterii w oprogramowaniu przed każdą dłuższą serią pomiarów - program pokazuje go wprost.
2. Przy każdym otwarciu obudowy wymień uszczelkę o-ring na nową. Otwarcie deformuje pierścień i ponowne użycie tego samego oznacza utratę szczelności IP68.
3. Po wymianie baterii wykonaj próbny odczyt, zanim włożysz rejestrator do procesu.

Zestaw serwisowy dla MicroW S nosi kod TS18SMWSBK i zawiera ogniwo wraz z nową uszczelką. Nie ma go obecnie w naszym katalogu jako osobnej pozycji - zamawiamy go na życzenie, wystarczy dopisać go do zapytania. Do otwierania obudowy służy dedykowany klucz Tecnosoft.

Uwaga eksploatacyjna dotycząca temperatur ujemnych, którą znajdziesz w materiałach producenta dla całej rodziny MicroW, nie dotyczy modelu S - jego zakres pracy zaczyna się od 0 °C, więc urządzenie po prostu nie jest przeznaczone do misji mroźniczych.

Mocowanie rejestratora i sondy w opakowaniu

Sam rejestrator jest na tyle lekki, że w większości zastosowań wystarczy go ułożyć we wsadzie. Problemem bywa natomiast utrzymanie końcówki sondy dokładnie w punkcie krytycznym - jeżeli sonda przesunie się w trakcie procesu, pomiar opisuje inne miejsce niż zakładała procedura.

Gdzie MicroW S sprawdza się najlepiej

Model S wybiera się wtedy, gdy o wyborze decyduje geometria, a nie zakres pomiarowy. Najczęstsze zastosowania:

• Walidacja sterylizacji parowej małych opakowań jednostkowych - fiolek, ampułek i saszetek, gdzie większy rejestrator zmieniłby rozkład ciepła wewnątrz opakowania.
• Pasteryzacja i procesy termiczne w przemyśle spożywczym - pomiar w rdzeniu produktu w małych porcjach, słoikach i opakowaniach jednostkowych.
• Mapowanie termiczne komór i autoklawów - kilkanaście lekkich rejestratorów rozmieszczonych w komorze zaburza obieg czynnika mniej niż ta sama liczba urządzeń większych.
• Kontrola procesów farmaceutycznych i laboratoryjnych - liofilizacja, procesy inkubacyjne, badania stabilności, gdzie liczy się rozdzielczość 0,01 °C.
• Badania rozwojowe i wdrożenia nowych produktów - szybkie sprawdzenie profilu termicznego bez przebudowy linii i bez wyprowadzania przewodów z komory.
• Audyty i pomiary kontrolne u odbiorców - urządzenie mieści się w kieszeni razem ze stacją odczytu.

Pozostałe wersje MicroW S - sonda giętka, elastyczna i gwintowana

MicroW S ze sztywną sondą jest wersją podstawową gałęzi. Jeżeli sonda musi ominąć przeszkodę, wejść w zagięcie albo zostać przykręcona do opakowania, sięgnij po jedną z wersji pokrewnych - wszystkie mają tę samą obudowę 18 mm i tę samą elektronikę:

Dlaczego warto kupić MicroW S w Omnic

Jesteśmy dystrybutorem Tecnosoft w Polsce. Dostarczamy urządzenia fabrycznie nowe, z certyfikatem wzorcowania w komplecie i z polskim wsparciem technicznym - także wtedy, gdy trzeba dobrać długość sondy, zakres punktów kalibracyjnych albo osłonę termiczną do konkretnego procesu.

• dobór długości sondy i zakresu kalibracji pod Twój wsad, a nie pod katalog,
• pomoc w skompletowaniu stanowiska: rejestrator, stacja odczytu, oprogramowanie i akcesoria mocujące,
• wsparcie przy dokumentacji walidacyjnej i wymaganiach audytowych,
• wzorcowanie okresowe i obsługa posprzedażowa w Polsce.

Napisz do nas - przygotujemy ofertę w 24 h, razem z propozycją długości sondy i kompletu akcesoriów dopasowanych do Twojego procesu.

Chcesz kalkulację cenową →

Artykuł zaktualizowany: sierpień 2026. Źródła: dane producenta Tecnosoft (katalog 8.8 z 20.02.2026 i karty produktowe) oraz normy i wytyczne przywołane w tekście: EN ISO 17665, PN-EN 285, FDA 21 CFR Part 11, EudraLex Aneks 11 i GAMP 5.
