Tecnosoft BlueWave BP Bendable 1.5 mm – rejestrator ciśnienia i temperatury wsadu

Ciśnienie mierzy się tam, gdzie stoi przyrząd, a temperaturę procesu – w najtrudniejszym punkcie wsadu. Tecnosoft BlueWave BP Bendable 1,5 mm rozdziela te dwa miejsca: czujnik ciśnienia siedzi w korpusie, a cienka giętka sonda 1,5 mm prowadzi pomiar temperatury w głąb produktu. Oba przebiegi mają jeden zegar.

Sonda giętka ma 300 mm albo od 100 do 1000 mm na wymiar. Temperatura: od -40 do +140 °C, ±0,1 °C w zakresie kalibracji. Ciśnienie: od 0 do 5 bar bezwzględnych, rozdzielczość 1 mbar, dokładność typowo ±10 mbar, maksymalnie ±15 mbar. Korpus 90 × 23 mm waży 94 g i ma szczelność IP68. To jeden z rejestratorów do procesów termicznych Tecnosoftu, a jako autoryzowany dystrybutor Tecnosoft w Polsce dobieramy wersję i konfigurację do konkretnego procesu.

Co daje sonda giętka przy pomiarze ciśnienia

• temperatura z rdzenia produktu, ciśnienie z miejsca, w którym leży korpus – w jednym zapisie
• cienka sonda 1,5 mm zostawia najmniejszy ślad i najszybciej reaguje na zmianę temperatury
• w zamkniętym opakowaniu wyrównanie ciśnienia trwa – zapis pokazuje, ile
• jeden korpus zamiast dwóch przyrządów w koszu

W otwartej komorze ciśnienie wyrównuje się szybko, ale wewnątrz zamkniętego opakowania albo gęsto ułożonego wsadu wyrównanie zajmuje czas – i ten czas bywa przedmiotem pomiaru.

Trzy modele z torem ciśnienia w tej samej cenie

BlueWave TP, BP Bendable 1,5 mm i B2P Bendable 2 mm kosztują tyle samo, więc wybór między nimi jest wyborem kształtu sondy, a nie klasy przyrządu:

Budowa: korpus, sonda i filtr czujnika ciśnienia

Model ma jedną podstawę sondy, nie dwie jak T2 – drugim kanałem jest ciśnienie. Filtr chroni tor ciśnienia, ale musi pozostać drożny, dlatego sprawdza się go przed każdą serią misji. Rygla TS13B przy sondzie giętkiej się nie stosuje. Dopłatę za sondę na wymiar pokazuje konfigurator.

Certyfikat kalibracji: jedenaście punktów na dwóch torach

W cenie jest certyfikat kalibracji ze śladowością Accredia (odpowiednik śladowości NIST) na sześciu punktach temperatury. Każdy ma swoje uzasadnienie: 25 i 50 °C to składowanie i transport, 75 i 100 °C pasteryzacja i procesy w wodzie, 121 °C temperatura odniesienia dla F0, 140 °C górna granica zakresu. Punkty dodatkowe producent wykonuje w przedziale od -40 do +140 °C; szeroki zakres kalibracji może obniżyć dokładność, dlatego możliwe punkty uzgadniamy przed zamówieniem.

Tor ciśnienia ma pięć punktów standardowych: 50, 1000, 2000, 3000 i 4000 mbar bezwzględnych. Zakres pomiarowy zaczyna się od 0 bar, ale punkty dodatkowe producent wykonuje dopiero od 50 mbar do 5 bar bezwzględnych – wskazanie poniżej 50 mbar, typowe dla głębokiej próżni, pozostaje odczytem bez punktu kalibracyjnego. To różnica ważna przy liofilizacji i suszeniu próżniowym.

Producent traktuje każdy kanał rejestratora dwukanałowego jak osobny przyrząd; ponieważ tu kanały mierzą różne wielkości, punkty dodatkowe temperatury i ciśnienia wycenia się osobno – przygotujemy taką wycenę razem z ofertą.

Wartości D, z, F0 i PU – liczby, które trafiają do protokołu

Oprogramowanie Tecnosoftu wylicza z zapisanego przebiegu wskaźniki śmiertelności cieplnej. Poniższe definicje pochodzą z poradnika producenta o sterylizacji i pasteryzacji, nie z naszej interpretacji:

Wszystkie cztery wielkości liczy się z temperatury i czasu, a nie z ciśnienia w komorze. Temperaturę mierzy się w rdzeniu produktu, czyli w punkcie osiągającym wymaganą wartość najpóźniej: giętka sonda 1,5 mm sięga do tego punktu, a ciśnienie z korpusu trafia do tego samego zapisu.

Pomiar krok po kroku

1. Zaplanuj punkty pomiaru. Producent przypomina, że temperatura w komorze rzadko jest równomierna, a czujnik samego urządzenia może stać w strefie korzystnej – dlatego najpierw mapuje się komorę i szuka strefy najtrudniejszej.
2. Połącz rejestrator z laptopem przez Bluetooth, zaprogramuj w TS Manager 3 krok zapisu (od 1 sekundy) i tryb pracy, sprawdź stan baterii.
3. Wprowadź sondę giętką w rdzeń produktu, a korpus ułóż tak, żeby filtr czujnika ciśnienia pozostał odsłonięty.
4. Przeprowadź cykl. Rejestrator i sonda pracują w zakresie od -40 do +140 °C – BlueWave nie jest przyrządem do pracy powyżej 140 °C. Jeżeli łączność jest możliwa, obserwuj przebieg na żywo.
5. Po cyklu pobierz w programie pełny zapis z pamięci rejestratora – to on trafia do protokołu.
6. W programie ustaw parametry analizy temperatury (121,11 °C przy sterylizacji, 60 °C przy pasteryzacji, wartość z), odczytaj F0 albo PU i zestaw przebieg ciśnienia z temperaturą na jednym wykresie.
7. Przy każdym otwarciu obudowy, na przykład przy wymianie baterii, wymień o-ring – inaczej rejestrator traci szczelność IP68.

Łączność Bluetooth i trzy tryby pracy

BlueWave przesyła dane przez Bluetooth BLE 5.0 w paśmie 2,4 GHz bezpośrednio do komputera – bez odbiornika, przewodów i stacji pośredniczącej. Producent wymaga laptopa z systemem Windows i modułem Bluetooth 5.0 lub nowszym. Misję uruchamia się w programie, bez narzędzi i bez otwierania obudowy. Do wyboru są trzy tryby:

Producent nie podaje zasięgu łączności ani nie deklaruje odbioru sygnału z wnętrza zamkniętej, metalowej komory. Podgląd na żywo jest więc wygodą tam, gdzie łączność jest możliwa – przy otwartych procesach, w kąpielach, tunelach i komorach z oknem – a protokół walidacyjny opiera się na zapisie z pamięci rejestratora. Aplikację mobilną producent zapowiada; do czasu jej wydania obsługa odbywa się z laptopa.

Pamięć i misja

Pamięć mieści 65 500 pomiarów – o połowę mniej niż jednokanałowe modele temperaturowe BlueWave. Przy walidacji autoklawu z krokiem 1 sekundy to zapas na wiele cykli; przy dłuższych procesach wydłuża się krok zapisu.

Oprogramowanie TS Manager 3

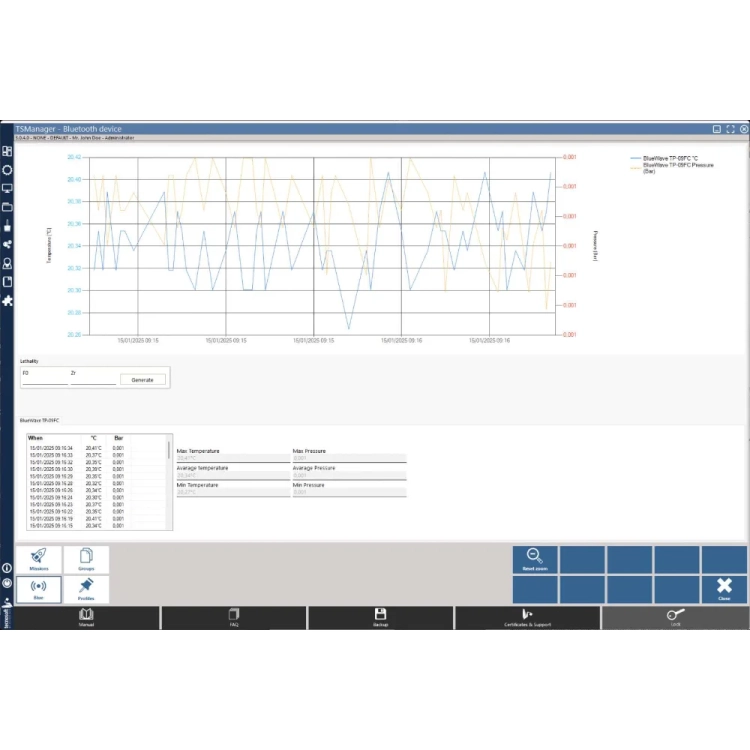

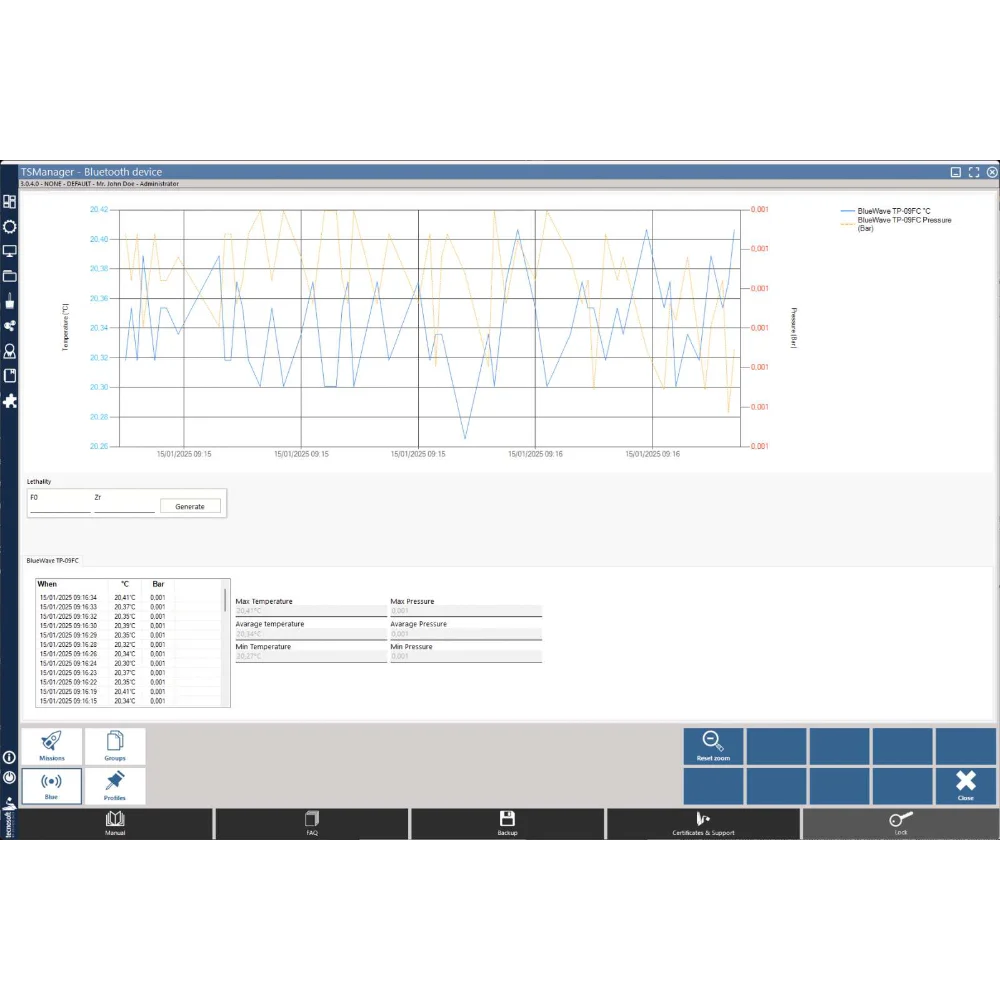

Misje, podgląd na żywo, analizę i raporty prowadzi TS Manager 3. Program liczy F0, PU i inne wskaźniki letalności, zestawia kilka misji na jednym wykresie i eksportuje dane do Excela. Występuje w trzech odmianach:

Danych zapisanych przez rejestrator nie da się w programie edytować, a raporty producent opisuje jako zgodne z wymaganiami przepisów sanitarnych i norm ISO.

Bateria i eksploatacja

Ogniwo 1 × 1/2 AA 3,6 V wymienia użytkownik, a stan baterii pokazuje program. Producent podaje żywotność ponad 4 000 000 pomiarów przy kroku 1 sekundy (wartość obliczona dla 25 °C); poniżej -20 °C może być wyraźnie krótsza. Zestaw serwisowy rodziny – bateria z nowym o-ringiem – ma kod TS22BWB; nie ma go w naszym sklepie jako osobnej pozycji, więc sprowadzamy go na zamówienie. O-ring wymienia się przy każdym otwarciu obudowy, inaczej rejestrator traci szczelność IP68.

Jeżeli w procesie potrzebne jest samo ciśnienie, bez toru temperatury, tańszym wyborem jest BlueWave P – ale bez temperatury nie policzy F0 ani PU.

Zastosowania praktyczne

• walidacja autoklawów z pomiarem temperatury w rdzeniu i ciśnienia w komorze
• pomiar dochodzenia ciśnienia do wnętrza opakowań i gęstych wsadów
• delikatne produkty, w których liczy się mały ślad po wkłuciu
• sterylizacja w retortach i pasteryzacja pod ciśnieniem

Cała rodzina BlueWave

• BlueWave T – sztywna sonda 3 mm, 20-150 mm albo na wymiar
• BlueWave Bendable 1.5 mm – giętka sonda 300 mm o najkrótszym czasie odpowiedzi
• BlueWave TP – temperatura ze sztywnej sondy 15 mm i ciśnienie
• BlueWave T2 Bendable 2 mm – dwa kanały temperatury: sonda 15 mm i giętka 2 mm
• BlueWave B2P Bendable 2 mm – temperatura z giętkiej sondy 2 mm i ciśnienie
• BlueWave T2 Bendable 1.5 mm – dwa kanały temperatury: sonda 15 mm i giętka 1,5 mm
• BlueWave Bendable 2 mm – giętka sonda 300 mm odporna na wielokrotne formowanie
• BlueWave Flexible – elastyczny odcinek 300 mm ze sztywną końcówką 3 mm
• BlueWave P – samo ciśnienie, bez toru temperatury

Wszystkie wersje obok siebie, z kryteriami wyboru, zestawia nasz artykuł porównawczy rejestratorów BlueWave.

Specyfikacja techniczna Tecnosoft BlueWave BP Bendable 1.5 mm

Dlaczego warto kupić BlueWave BP Bendable 1.5 mm w Omnic

BlueWave BP Bendable 1,5 mm łączy ciśnienie komory z najszybszą sondą temperatury w rdzeniu wsadu. Jako autoryzowany dystrybutor Tecnosoft w Polsce dostarczamy oryginalne urządzenia z certyfikatem na obu torach w cenie i pomagamy zaplanować punkty dodatkowe. Opisz nam proces – napisz do nas, przygotujemy ofertę w 24 h.
