Schaller humimeter GF2 – nieniszczący wilgotnościomierz do jastrychu i betonu

Wilgotnościomierz do budownictwa, który sprawdza jastrych bez wiercenia dziur

humimeter GF2 to profesjonalny miernik wilgotności materiałów budowlanych o numerze katalogowym 13140, zbudowany wokół pojemnościowego czujnika w spodzie obudowy. Przykładasz urządzenie do powierzchni, dociskasz i po sekundzie masz odczyt wilgotności jastrychu, betonu, płyty gipsowo-kartonowej albo pustaka. Bez wiercenia, bez wykuwania próbki i bez ryzyka trafienia w rurę ogrzewania podłogowego. Jesteśmy autoryzowanym dystrybutorem Schaller w Polsce, więc urządzenie, sondy i późniejsze wzorcowanie prowadzimy z jednego miejsca.

To nie jest jednak zwykły miernik powierzchniowy. Po podłączeniu sond zewnętrznych GF2 mierzy także wilgotność i temperaturę powietrza, punkt rosy, wilgotność bezwzględną, wilgotność równowagową drewna, temperaturę powierzchni w podczerwieni oraz wilgotność drewna i tynków elektrodami przewodnościowymi. Jedno urządzenie obsługuje więc cały zestaw pytań, które padają na budowie i w ekspertyzie: czy jastrych jest gotowy pod wykładzinę, skąd bierze się zawilgocenie ściany, gdzie wypada punkt rosy i czy klimat w pomieszczeniu nie zniszczy parkietu.

Dlaczego pomiar przed ułożeniem posadzki zwraca się kilkadziesiąt razy

Podłoga ułożona na zbyt wilgotnym jastrychu nie daje o sobie znać od razu. Problem pojawia się w pierwszym sezonie grzewczym: parkiet się wybrzusza, klej traci przyczepność, wykładzina odkleja się przy ścianach, a pod płytkami rozwija się pleśń. Reklamacja obejmuje wtedy nie sam materiał, lecz demontaż posadzki, ponowne osuszanie stropu, nową warstwę kleju i kolejny montaż, do tego przestój lokalu. Koszt takiej naprawy w mieszkaniu liczy się w tysiącach złotych, a w hali albo w obiekcie handlowym w dziesiątkach tysięcy.

Drugim kosztem jest czas. Klasyczna metoda CM wymaga wykucia próbki, rozdrobnienia jej, odważenia i około dwudziestu minut oczekiwania na ustabilizowanie ciśnienia w butli, a wynik dotyczy jednego punktu w całym pomieszczeniu. GF2 pozwala przejść to samo pomieszczenie siatką kilkudziesięciu odczytów w kilka minut i wskazać miejsce najwilgotniejsze, czyli dokładnie to, w którym warto wykonać pomiar rozstrzygający.

• kontrola gotowości jastrychu do krycia przed parkietem, panelem, wykładziną i płytką
• lokalizacja zawilgoceń w murze, izolacji, drewnie, płycie gipsowo-kartonowej i betonie
• nadzór nad osuszaniem po zalaniu i nad wysychaniem nowego budynku
• pomiar klimatu pomieszczenia i punktu rosy przed pracami wykończeniowymi
• ocena mostków termicznych przez pomiar temperatury powierzchni w podczerwieni

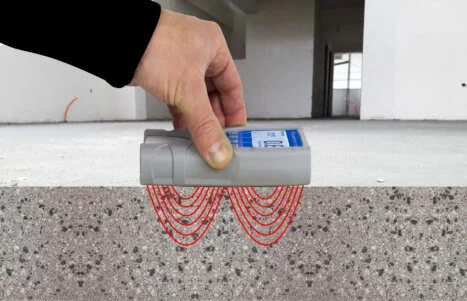

Jak działa pomiar pojemnościowy i czego od niego oczekiwać

Pomiar pojemnościowy polega na badaniu pojemności elektrycznej między elektrodami wbudowanymi w spód urządzenia. Woda ma znacznie wyższą stałą dielektryczną niż suchy jastrych czy beton, więc każdy przyrost zawartości wody zmienia mierzoną pojemność. Urządzenie przelicza tę zmianę na procent zawartości wody według krzywej kalibracyjnej wybranej dla danego materiału.

Czujnik obejmuje warstwę o grubości 30 mm licząc od powierzchni i zawsze podaje wartość uśrednioną z tej warstwy. To ma dwie konsekwencje, o których trzeba wiedzieć, zanim wynik trafi do protokołu. Po pierwsze, materiał w miejscu pomiaru musi mieć co najmniej 30 mm grubości, inaczej siatki zbrojeniowe, rury i inne metalowe elementy zawyżą odczyt. Po drugie, wilgotność w dolnej warstwie jastrychu bywa wyższa niż przy powierzchni, więc pomiar rozstrzygający wykonuje się metodą CM albo suszarkową w miejscu wskazanym przez GF2.

Producent podaje, że po wzorcowaniu urządzenie jest justowane względem metody odniesienia EN ISO 12570, czyli suszarkowego oznaczania zawartości wody. Krzywa Jastrych CM podaje dodatkowo przeliczenie zawartości wody na skalę CM, ale jest to wartość orientacyjna i nie zastępuje pomiaru karbidowego wykonanego zgodnie z normą.

Pomiar krok po kroku czujnikiem wbudowanym

1. Zostaw miernik na co najmniej 30 minut w pomieszczeniu, w którym będziesz mierzyć. Różnica temperatur między urządzeniem a materiałem jest najczęstszą przyczyną błędu i nie powinna przekraczać 3 °C.
2. Wybierz kilka reprezentatywnych miejsc na jastrychu albo betonie. Warstwa musi mieć w nich co najmniej 30 mm grubości, a w polu pomiaru nie mogą leżeć rury, przewody elektryczne ani siatki.
3. Oczyść miejsce pomiaru szeroką szpachlą. Urządzenie ma przylegać całą powierzchnią czujnika, bez szczeliny powietrznej i bez ziaren piasku pod spodem.
4. Włącz miernik i wybierz krzywą kalibracyjną odpowiadającą materiałowi, na przykład Jastrych cementowy, Beton albo Jastrych anhydrytowy.
5. Chwyć urządzenie jedną ręką i dociśnij je do powierzchni siłą odpowiadającą mniej więcej 4 kg. Wynik pojawia się na wyświetlaczu natychmiast.
6. Powtórz pomiar w siatce punktów, pomieszczenie po pomieszczeniu, i zapisz odczyty w pamięci urządzenia razem z opisem punktu pomiarowego.
7. Odszukaj miejsce najwilgotniejsze. To w nim wykonuje się pomiar rozstrzygający metodą CM albo suszarkową, jeśli protokół odbioru go wymaga.

Temperatura materiału w czasie pomiaru musi mieścić się w przedziale od 0 do 50 °C, a urządzenie musi być całkowicie suche. Skroplona para po przeniesieniu miernika z zimnego samochodu do ogrzanego wnętrza zaburza wzorcowanie i potrafi je uszkodzić, więc po takiej zmianie warunków trzeba odczekać.

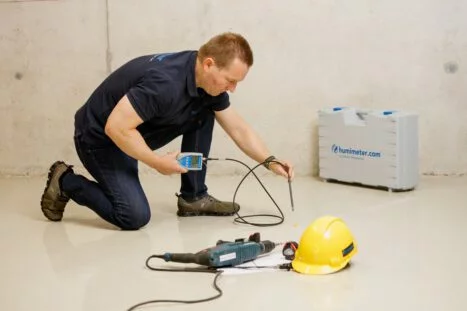

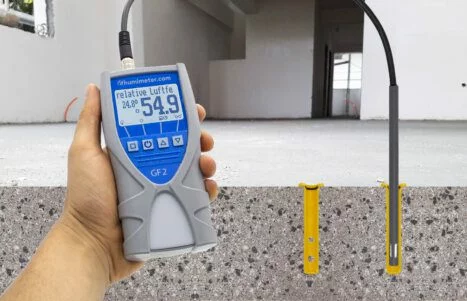

Metoda KRL, czyli pomiar wilgotności równowagowej w otworze

Pomiar powierzchniowy odpowiada na pytanie, gdzie jest najwilgotniej. Na pytanie, ile dokładnie wody zostało w jastrychu, odpowiada metoda KRL, w której mierzy się wilgotność względną powietrza w równowadze z materiałem. Do tego służy sonda 13159 o średnicy 8 mm i komplet tulei pomiarowych 13160.

1. Wyłam tuleję pomiarową na wybranej głębokości pomiaru przy pomocy przyrządu do wbijania.
2. Wywierć w jastrychu otwór o średnicy 12 mm i głębokości równej długości tulei.
3. Wbij tuleję w otwór, trzymając ją centralnie i uważając na palce.
4. Włóż sondę 13159 do tulei i odczekaj około pięciu minut na ustalenie równowagi.
5. Odczytaj wilgotność względną i temperaturę, a po pomiarze zamknij tuleję zatyczką, jeśli planujesz kolejny odczyt w tym samym punkcie.

Zaletą tej metody jest to, że działa tak samo dla jastrychu cementowego, siarczanowego i anhydrytowego, nie wymaga chemikaliów i pozwala wracać do tego samego punktu przez cały okres wysychania. Otwór o średnicy 12 mm jest przy tym nieporównanie mniej inwazyjny niż wykucie próbki do metody karbidowej.

Piętnaście krzywych kalibracyjnych w urządzeniu bazowym

Miernik rozpoznaje podłączoną sondę automatycznie i udostępnia przypisane do niej krzywe. Bez sondy zewnętrznej pracuje czujnik wbudowany, a do wyboru jest piętnaście krzywych. Zakres pomiarowy podany przy każdej z nich jest zakresem tej krzywej, a nie zakresem całego urządzenia, który producent podaje jako 0 do 20 % zawartości wody.

Krzywa Digit służy wyłącznie do kontroli sprawności miernika na płytce wzorcowej PP2 i nie jest krzywą materiałową. Kontrolę wzorcowania producent zaleca wykonywać co cztery tygodnie: przy temperaturze od 20 do 26 °C, na drewnianym stole z dala od metalu, odczyt na szarej płytce wzorcowej ma mieścić się w przedziale od 17,8 do 19,2 digita.

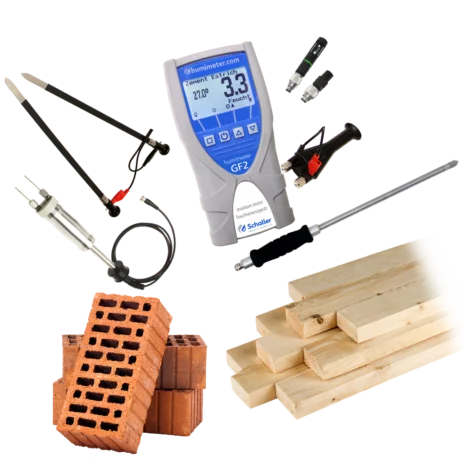

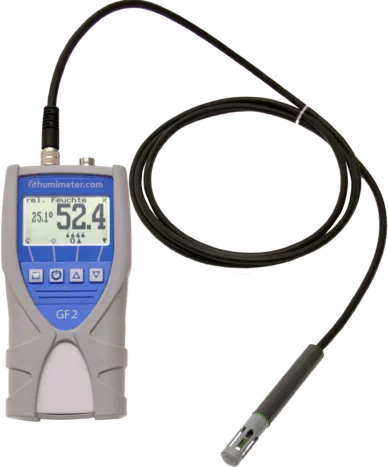

Sondy zewnętrzne, czyli osiem różnych pomiarów jednym miernikiem

Gniazdo sondy zewnętrznej zamienia GF2 w termohigrometr, pirometr albo miernik oporowy do drewna i tynków. Urządzenie rozpoznaje sondę samo i przełącza zestaw krzywych, więc obsługa nie zmienia się między pomiarami.

Sondy 12514, 13159 i 12513 są na liście dopłat nad przyciskiem zakupu. Sondy 12032, 12004 i 15400 kompletujemy na zamówienie - napisz do nas przed zamówieniem, a potwierdzimy termin.

Elektrody przewodnościowe i moduł 13141

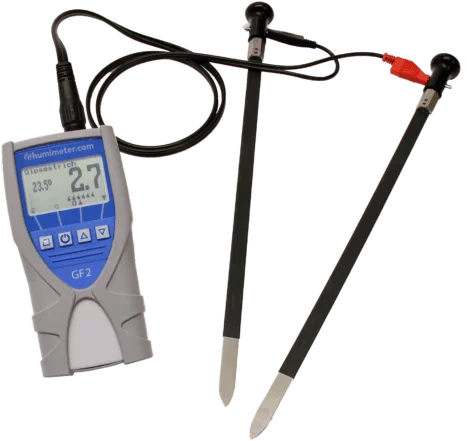

Pomiar oporowy wymaga dołożenia zewnętrznej elektroniki przewodnościowej 13141. To wtykowy moduł z metrowym przewodem i gniazdem BNC, do którego podłącza się elektrody. Bez niego żadna z elektrod nie zadziała, więc przy pierwszym zamówieniu trzeba go dobrać razem z elektrodą.

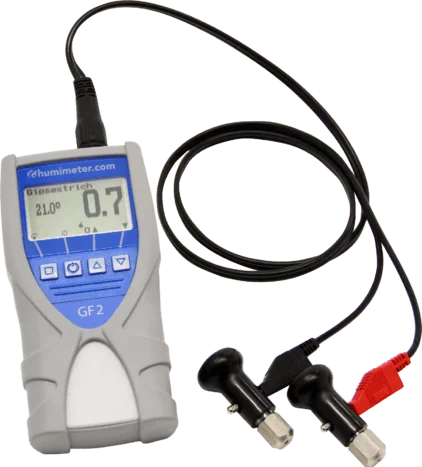

Po podłączeniu elektrod miernik udostępnia krzywe materiałowe dla gipsu (0,5 do 14 %), zaprawy wapiennej (0,5 do 10 %), tynku wapienno-gipsowego, cementowo-wapiennego i wapiennego (od 0,1 do 10 %), korka (4 do 30 %) oraz celulozy wdmuchiwanej (10 do 40 %), a także dziewięć grup gatunków drewna z granicami krzywych od 47 do 67 % wilgotności drewna. Krzywe tynkarskie powstały na próbkach kilku producentów i obowiązują dla tynku w stanie związanym, a nie dla suchej mieszanki. Jeżeli drewno jest głównym materiałem, jaki mierzysz, właściwym urządzeniem jest humimeter WLW, który ma tę samą elektrodę udarową w standardzie i zakres do 150 % wilgotności drewna.

Cztery gotowe zestawy branżowe

Producent skompletował cztery pakiety sond pod konkretne zawody. Każdy z nich jest tańszy niż te same pozycje kupowane osobno, a różnica sięga od około 8 do blisko 14 %. Zestaw dokupuje się do miernika bazowego i w każdej chwili można go rozszerzyć o kolejną sondę.

Dane techniczne

Zastosowania praktyczne

• odbiór jastrychu przed układaniem parkietu, paneli, wykładziny i płytek ceramicznych
• nadzór nad wysychaniem nowej wylewki, także przy ogrzewaniu podłogowym, bez ryzyka przewiercenia rury
• ekspertyzy budowlane i inwentaryzacja zawilgoceń w murach, tynkach i izolacjach
• osuszanie po zalaniach, powodziach i awariach instalacji wraz z dokumentacją przebiegu
• kontrola klimatu pomieszczeń i punktu rosy przed pracami wykończeniowymi
• pomiar wilgotności drewna konstrukcyjnego, płyt wiórowych i OSB elektrodą udarową
• wykrywanie mostków termicznych przez pomiar temperatury powierzchni w podczerwieni

Zanim kupisz - kiedy GF2 to za dużo, a kiedy za mało

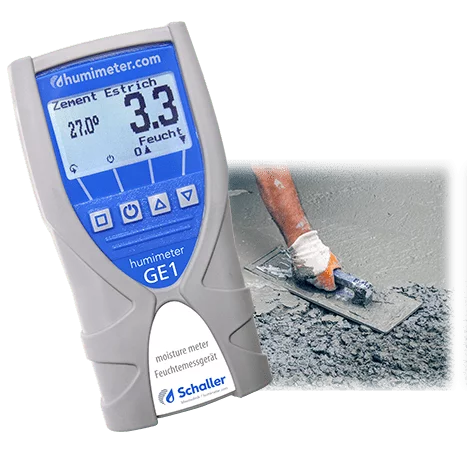

GF2 jest urządzeniem rozbudowywalnym i jego siłą jest liczba sond. Jeżeli potrzebujesz wyłącznie odczytu wilgotności jastrychu i betonu z automatycznym przeliczeniem na skalę CM, w cenniku producenta jest prostszy i tańszy humimeter GE1 o numerze 13400: ten sam pomiar powierzchniowy, zakres 0 do 10 % zawartości wody, pięć krzywych i brak gniazda sond zewnętrznych.

Jeżeli protokół odbioru wymaga wyniku metodą karbidową, GF2 jej nie zastąpi i nie ma takiej ambicji. Do tego służy zestaw karbidowy Gann Hydromat CM-B, a nieniszczącą alternatywą z odczytem od razu w skali CM jest Gann BL Compact B 2. Najrozsądniejszy układ to połączenie obu metod: GF2 przeszukuje powierzchnię i wskazuje punkt, metoda CM rozstrzyga wynik w tym jednym punkcie.

Jeżeli głównym tematem jest klimat pomieszczenia, a nie wilgotność muru, właściwym urządzeniem będzie humimeter RH1 albo humimeter RH2 z wymienną sondą. Jeżeli mierzysz przede wszystkim drewno, sięgnij po humimeter WLW. Do biomasy, zrębki i pelletu właściwe są humimeter BL2 oraz humimeter RM1.

Co obejmuje cena i co warto dobrać od razu

Cena podana na tej karcie obejmuje miernik humimeter GF2 z gumową osłoną ochronną, komplet baterii i instrukcję obsługi. Sondy, elektrody i gotowe zestawy branżowe wybierasz z listy dopłat nad przyciskiem zakupu. Kolejność kompletowania jest prosta: najpierw decydujesz, czy wystarczy czujnik wbudowany, potem dobierasz sondę do tego, co jeszcze chcesz mierzyć.

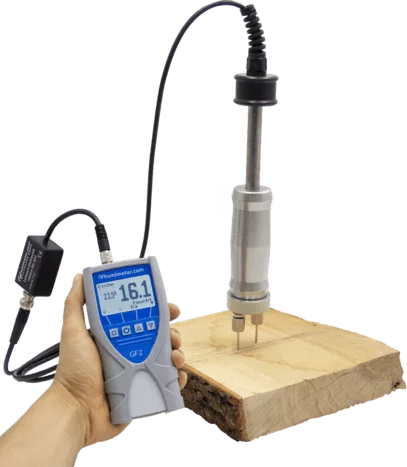

• do pomiaru oporowego drewna i tynków: moduł elektroniki przewodnościowej 13141, a do niego elektroda ręczna 12847, para elektrod wtykowych 13011 albo elektroda udarowa 12630

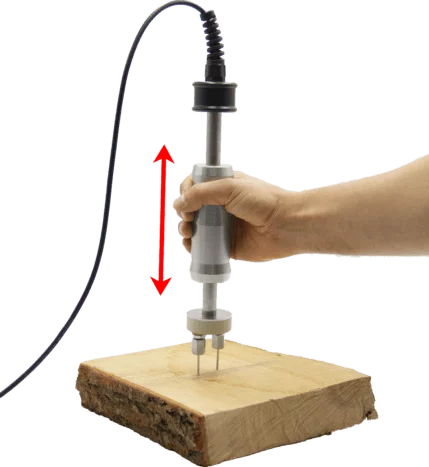

• elektroda udarowa 12630 dostarczana jest bez końcówek pomiarowych, więc dobierz do niej komplet dwudziestu końcówek 40 mm o numerze 12146
• do metody KRL: sonda 13159 razem z kompletem dwudziestu tulei pomiarowych 13160, jedno bez drugiego nie zadziała

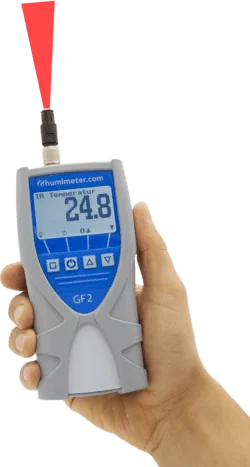

• do klimatu pomieszczenia i punktu rosy: sonda 12514, a do mostków termicznych bezdotykowa sonda podczerwieni 12513
• do dokumentacji: moduł USB z oprogramowaniem LogMemorizer, który przenosi pamięć miernika na komputer
• do transportu: futerał 11929 mieszczący miernik razem z sondami

Pozostały osprzęt z katalogu producenta kompletujemy na zamówienie, poza listą dopłat: sonda wtykowa LF_TB 120 o numerze 12004, sonda ze stożkiem uszczelniającym 15400, sonda z przewodem 2 m 12032, para elektrod płaskich 13012 do zasypki pod jastrychem, końcówki 60 mm zwykłe 11775 i izolowane 11482, przewód przedłużający 4 m 13224, przewód BNC 12881, mniejszy futerał 12512, płytka wzorcowa PP2 w futerale 10003 oraz komplet pięciu uszczelek 15436 do sondy 15400. Napisz do nas, a dopiszemy je do zamówienia.

Wzorcowanie z justowaniem prowadzi laboratorium producenta i rozlicza je za każdą sondę osobno. Zalecany cykl to raz w roku, a między wzorcowaniami wystarcza comiesięczna kontrola na płytce wzorcowej PP2, którą wykonuje się samodzielnie w minutę.

Podsumowanie

humimeter GF2 jest miernikiem dla kogoś, kto wchodzi na budowę z jednym urządzeniem i musi odpowiedzieć na kilka różnych pytań. Czujnik wbudowany przeszukuje jastrych i mur bez naruszania powierzchni, sonda klimatyczna dopowiada, w jakich warunkach materiał wysycha, elektrody dokładają pomiar drewna i tynków, a metoda KRL daje wynik, który da się powtórzyć w tym samym punkcie za tydzień. Pamięć na 10 000 odczytów z opisem punktu pomiarowego sprawia, że wynik trafia do protokołu, a nie na kartkę.

Jesteśmy autoryzowanym dystrybutorem Schaller w Polsce. Doradzimy w doborze sond, skompletujemy zestaw pod branżę i zajmiemy się wzorcowaniem. Napisz do nas, a przygotujemy ofertę w 24 h.
